价格:¥388.00/件
品牌:深圳金口
标准:国标
材质:不锈钢
起订:1件
供应:1234件
发送询价
标准 | 国标 |
---|---|
材质 | 不锈钢 |
工作温度 | 常温 |
公称通径 | DN50-200 |
规格 | 0.6~6.4Mpa |
类型 | 调节阀 |
连接形式 | 法兰 |
流动方向 | 单向 |
密封形式 | 硬密封型 |
驱动方式 | 气动 |
适用介质 | 水 |
形态 | 柱塞式 |
用途 | 调节 |
零部件及配件 | 杠杆 |
压力环境 | 常压 |
类型(通道位置) | 直通式 |
品牌 | 金口 |
型号 | T40H |
加工定制 | 是 |
通道位置 | 直通式 |

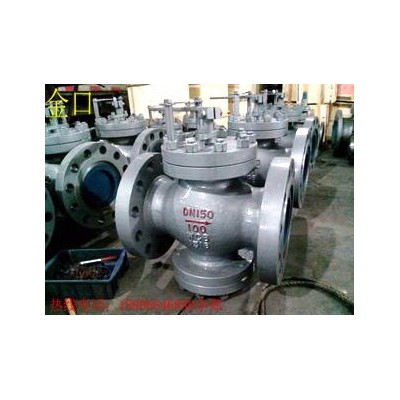

金口T40H杠杆回转式调节阀,深圳金口 T40H杠杆回转式调节阀
产品名称: 回转式调节阀
产品型号: T40H产品口径: DN50-200
产品压力: 0.6~6.4Mpa
产品材质: 铸钢、不锈钢、合金钢等
阀 盖: 铸钢
阀 体: 2G25I
阀 杆: 不锈钢
杆 头: 不锈钢
阀 瓣: 不锈钢1Cr18N9Ti
阀 座: 不锈钢1Cr18N9Ti
金口T40H杠杆回转式调节阀,深圳金口 T40H杠杆回转式调节阀工作原理和结构说明
一、主要由阀体、阀座、阀瓣、阀杆、阀盖、指示板等组成。
二、阀门的流量调节供圆筒形的阀瓣和阀座的相对回转以改变阀瓣上窗口面积来实现。
三、阀门的开关范围。由阀门上方的开度指示板指示,所指示的开关范围与阀门的开关范围一致。
四、回转调节阀通过远距离控制器来操纵,回转角度60℃。
存放安装使用注意事项
1、本阀应存放在干燥的室内,通路两端须堵塞。不准堆置存放。
2、长期存放的调节阀应定期检查,清除污垢,在各运动部分及加工面上应涂以防锈油,防止生锈。
3、本阀应安装在水平管道上,必须垂直安装。阀杆向上。
4、必须按图示箭头所指介质流向进行安装。
金口T40H杠杆回转式调节阀,深圳金口 T40H杠杆回转式调节阀概述
在现代化工厂的自动控制中,调节阀起着十分重要的作用,这些工厂的生产取决于流动着的介质正确分配和控制。这些控制无论是能量的交换、压力的降低或者是简单的容器加料,都需要某些**终控制元件去完成。
调节阀在管道中起可变阻力的作用。它改变工艺流体
的紊流度或者在
层流情况下提供一个压力降,压力降是由改变阀门阻力或“摩擦”所引起的。这一压力降低过程通常称为“节流”。对于气体,它接近于等温绝热状态,偏差取决于气体的非理想程度(焦耳一汤姆逊效应)。在液体的情况下,压力则为紊流或粘滞摩擦所消耗,这两种情况都把压力转化为热能,导致温度略为升高。
常见的控制回路包括三个主要部分**部分是敏感元件,它通常是一个变送器。它是一个能够用来测量被调工艺参数的装置,这类参数如压力、液位或温度。变送器的输出被送到调节仪表——调节器,它确定并测量给定值或期望值与工艺参数的实际值之间的偏差,一个接一个地把校正信号送出给**终控制元件——调节阀。阀门改变了流体的流量,使工艺参数达到了期望值。
调节阀属于控制阀系列,主要作用是调节介质的压力、流量、温度等参数,是工艺环路中**终的控制元件。
