价格:面议
品牌:凯斯达
标准:国标
材质:碳钢
起订:10
供应:100
标准 | 国标 |
---|---|
材质 | 碳钢 |
工作温度 | 常温 |
公称通径 | 20-200 |
规格 | 16 |
连接形式 | 法兰 |
流动方向 | 单向 |
密封形式 | 软密封型 |
驱动方式 | 电子 |
适用介质 | 水,蒸汽,油品 |
形态 | 隔膜式 |
零部件及配件 | 执行器 |
压力环境 | 常压 |
类型(通道位置) | 二通式 |
品牌 | 凯斯达自控仪表 |
型号 | ZJHP |
加工定制 | 否 |
概述:

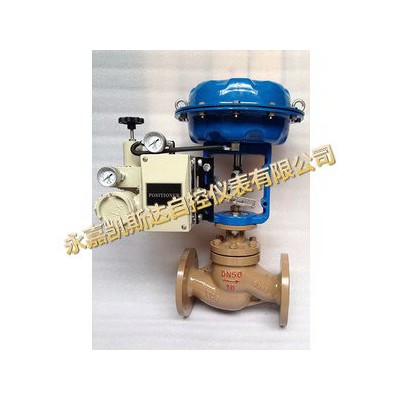

ZJHP/M精小型气动薄膜(单座)套简调节阀采用顶部导向结构,配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体等介质的工艺参数对压力、流量、温度、液位保持在给定值。特别适用于允许泄漏量小且阀前后压差不大的场合。
特点:
1.采用平衡式阀芯结构,轴向不平衡力小,允许压差大,稳定性好。
2.套筒互换性强,拆装方便,容易维修。
3.全金属阀芯结构适用多种工作场合,达到IV级泄漏标准,ZXMQ型软密封结构阀芯达到VI级泄漏标准。
4.阀体按流体力学原理设计成等截面低流阻流道,可调范围大,固有可调比为50,额定流量系数增大30%。
5.执行机构采用多弹簧结构,高度减少30%。重量减轻30%。
6.ZJHPW型波纹管密封型调节阀,对移动的阀杆形成了完全的密封,堵绝流体外漏。
7.ZJHPJ型调节阀带有保温夹套,用于流体冷却后易结晶、凝固造成堵塞的场合
主要零件材料:
阀体、阀盖:HT200、ZG230-450、ZGlCr18Ni9Ti
阀芯、阀座:1Cr18Ni9Ti、司钛莱合金堆焊
软密封阀芯:增强聚四氟乙烯
填料:聚四氟乙烯、柔性石墨、不锈钢波纹管
垫片:橡胶石棉板、1Cr18Ni9Ti、石墨缠绕垫片
膜盖:A3
波纹膜片:橡胶夹增强涤纶织物
弹簧:60Si2Mn
阀杆、推杆:2Cr13、1Cr18Ni9Ti
衬套:2Cr13
主要技术参数:
公称通径 DN mm | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||
额定流量系数Kv | 直线 | 6.9 | 11 | 17.4 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | |
等百分比 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | ||
额定行程 L(mm) | 16 | 25 | 40 | 60 | |||||||||
膜片有效面积 (cm2) | 280 | 400 | 600 | 1000 | |||||||||
信号范围 (kPa) | 20 ~ 100 、 40 ~ 200 、80 ~ 240 | ||||||||||||
气源压力 (MPa) | 0.14 、 0.25 | ||||||||||||
固有流量特性 | 直线、等百分比 | ||||||||||||
固有可调比 | 50 | ||||||||||||
允许泄漏量 | 硬阀座不平衡型: IV 级 软阀座: VI 级 | ||||||||||||
公称压力 PN(MPa) | 1.0 、 1.6 、 4.0 、 6.4 | ||||||||||||
工作温度 ( ℃ ) | 常温型 | -20 ~ 200 、 -40 ~ 250 、 -60 ~ 250 | |||||||||||
散热型 | -40 ~ 450 、 -60 ~ 450 | ||||||||||||
高温型 | 300 ~ 560 | ||||||||||||
低温型 | -60 ~ -100 、 -100 ~ -200 、 -200 ~ -250 | ||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
