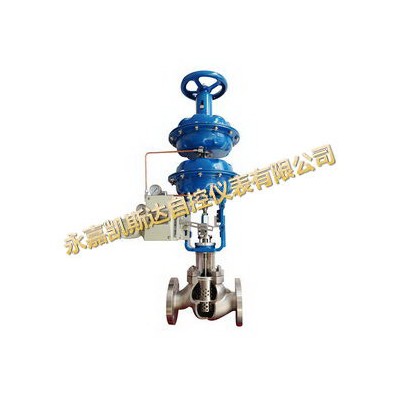

商品简述:高压低噪音笼式调节阀是一种压力平衡式多级降压调节阀,主要为(蒸汽、空气、天然气等气体)压缩性流体的降噪而设计的,为适应气体“节流”“扩散与膨胀”,套筒上设有许多对称小孔,可大幅度降低高压差气体或蒸汽所产生的的噪音,也可有效防止液体产生的气蚀现象,是一种抗气蚀、低噪音、控制流体稳定的经济型调节阀。该阀阀芯上装有两个金属密封环,泄漏量等级为Ⅲ级。调节阀配用多弹簧气动薄膜执行机构,结构紧凑、输出力大,适用于要求动态稳定性好、低噪音、高可靠性的高低温及高压、高压差场合 阀体部分 型 式 | 直通型笼式铸造球形阀 | 公称通径 | DN40、50、80、100、125、150、200 | 公称压力 | ANSI 900、1500、2500 Lb;JIS 63 K | 连接形式 | 法兰式:RF、RJ、FM,标准按 ANSI B16.5;JIS B2201;HG20596(或GB9113-2000) 焊接式:承插焊 SW(DN40~65) 对接焊 BW(DN80~200) | 阀体、上阀盖材质 | WCB / SCPH2,WC6/ SCPH21,WC9/ SCPH32,C5/ SCPH61,CF8 / SCS13A,CF8M / SCS14A | 上阀盖型式 | 常温型(P):-5~+230℃ 伸长Ⅰ型(E1):-45~-5℃, +230~+566℃ | 压盖型式 | 螺栓压紧式 | 填 料 | 石墨+因科镍丝填料、柔性石墨编制填料等 | 密 封 垫 | 金属齿形垫、石墨缠绕垫 |
阀内件部分 阀芯型式 | 压力平衡型阀芯 | 套 筒 | 分离式、多孔型二级节流结构 | 流量特性 | 金属密封:线性特性(LV) | 阀内件材质 | 2Cr13、9Cr18MoV、304、316、304+ST、316+ST等 | 平衡密封环 | DPN | 材质:镍铸铁D-2, -5℃≤使用温度≤450℃ 2Cr12NiMoWV,-45℃≤使用温度≤-5℃ 和 450℃<使用温度≤566℃ | DMPN | 材质:强化聚四氟乙烯+SUS316,-5℃≤使用温度≤230℃ 柔性石墨,-5℃≤使用温度≤566℃ |
执行机构 型 式 | 多弹簧薄膜式执行机构 | 膜片材料 | 乙丙橡胶夹尼龙 | 弹簧范围 | 0.04~0.20、0.08~0.24MPa | 供气压力 | 0.28、0.30、0.35、0.40MPa | 气源接头 | Rc1/4 | 环境温度 | -30~+70℃ | 选配附件 | 定位器、空气过滤减压阀、电磁阀、限位开关、阀位变送器、保位阀、手轮机构、其它 |
注:该阀也可以配用JPQS和JPQ气缸活塞执行机构或 电动执行机构 整机性能www-yjksd-com 作用方式 | 气关式(带正作用执行机构);气开式(带反作用执行机构) | 可 调 比 | 50:1 | 阀座泄漏量 | DPN | 金属阀座:符合FCI 70-2-1998(ASME B16.104)和GB4213-1992 Ⅲ级,小于额定Cv的0.1% | DMPN | 金属阀座:符合FCI 70-2-1998(ASME B16.104)和GB4213-1992 Ⅳ级,小于额定Cv的0.01% | 回 差 | 小于全行程的1%(带定位器) | 线 性 | 小于全行程的±1%(带定位 |
|
