调节阀图1

调节阀

2021-11-22 01:579720询价

价格:面议

标准:国标

材质:不锈钢

发送询价
标准 国标
材质 不锈钢
工作温度 常温
公称通径 20-300
连接形式 法兰
流动方向 单向
适用介质 水,油品,各种高腐蚀化学介质,氮气,氢气,液化气,空气
零部件及配件 阀体
压力环境 常压
类型(通道位置) 二通式
品牌 大连首科自控
型号 SK-SDV
加工定制

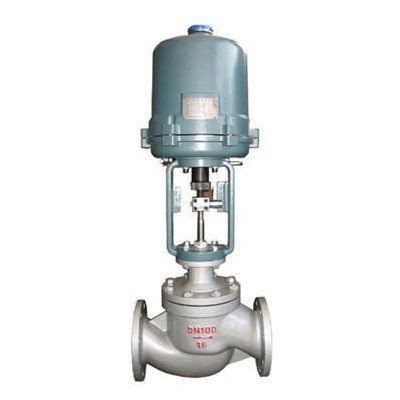

一、电动单座调节阀 概述:

电动单座调节阀适用于压差较小,介质粘度较大或稍有颗粒杂质的场合。电动执行机构为电子式一体化结构,内有伺服放大器,输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度,达到对压力、流量、液位、温度等工参数的调节。电动单座调节阀具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。电动单座调节阀适用于对泄露量求严格、阀前后压差低及有一定粘度的场合,广泛应用于电力、冶金、化工、石油、环保、轻工、设备等行业。

二、电动单座调节阀 主要技术参数:

公称通径mm

G3/4”

20

25

32

40

50

65

80

100

125

150

200

250

300

公称压力(MPa)

0.6,1.6, 2.5, 4.0, 6.4

流量特性

直线

直线,等百分比,快开

工作温度℃

-40~230℃(常温型),散热片式230~450℃(中温型),特殊订货-100~600℃

法兰尺寸

符合JB78-59、JB79-59标准,可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等标准订货生产

阀体材质

WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M

阀芯材质

1Cr18Ni9,SS304,0Cr18Ni12Mo2Ti,SS316,ZG1Cr18Ni9Ti

阀体型式

直通单座铸造球型阀

上阀盖型式

普通式(常温),热片式(中温),长颈式(低温)

三、电动单座调节阀 主要零件材料:

本体材质为碳钢

1

阀体

WCB

LCB

WC9

2

阀座

304

304

304

3

阀芯

304

304

304

4

导向套

304

304

304

5

阀盖

WCB

LCB

WC9

6

阀杆

304

304

304

7

填料

PTFE/柔性石墨

8

弹簧

65Mn

9

螺母

304

304

304



本体材质为不锈钢

1

阀体

CF8

CF8M

CF3M

2

阀座

304

316

316L

3

阀芯

304

316

316L

4

导向套

304

316

316L

5

阀盖

CF8

CF8M

CF3M

6

阀杆

304

316

316L

7

填料

PTFE/柔性石墨

8

弹簧

65Mn

9

螺母

304

316

316L
