价格：￥25500.00/个
加工定制：是
材质：碳钢
起订：1个
供应：1个
| 加工定制 | 是 |
|---|---|
| 材质 | 碳钢 |
| 连接形式 | 法兰 |
| 公称通径 | 100（mm） |
| 适用介质 | 水,蒸汽,油品 |
| 压力环境 | 常压 |
| 工作温度 | 常温 |
| 流动方向 | 单向 |
| 驱动方式 | 电子 |
| 零部件及配件 | 执行器 |
| 形态 | 柱塞式 |
| 类型(通道位置) | 直通式 |
| 标准 | 国标 |
| 密封形式 | 硬密封型 |
| 规格 | DN100 |
| 品牌 | 上明罗托克 |
| 型号 | ZDLP-16C |
一、产品[电子式电动单座（套筒）调节阀]的详细资料：
产品型号：ZDSJP(M)

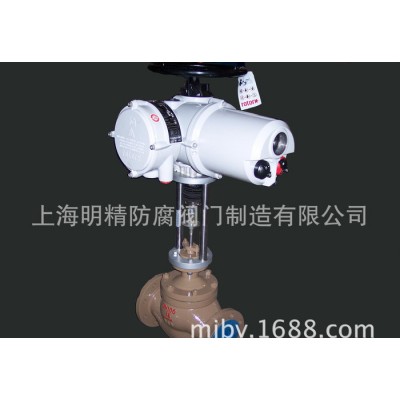

产品名称：精小型电子式电动单座（套筒）调节阀
产品特点：上明牌ZDSJP(M)型电子式精小型电动单座（套筒）调节阀，由低流阻直通单座阀，或低流阻套筒阀配用德国进口PS或3810系列执行机构等组成。电动执行机构内有伺服放大器，无需另配伺服放大器，有输入控制信号（4—20mADC或1－5VDC）及单相电源即可控制运转，实现对压力、流量、温度、液位等参数的调节。该阀具有体积小，重量轻、连线简单、流量大、调节精度高等特点，广泛应用于电力、石油、化工、冶金、环保、轻工、教学和科研设备等行业的工业过程自动控制系统中。精小型电子式电动单座调节阀,精小型调节阀,电子式电动单座调节阀。
二、阀体：
形式：直通倒S铸造阀
公称通径：DN20－200mm
公称压力：PN1.6 4.0 6.4MPa
连接形式：JB78－59 JB/T79.2－94凹式
材 料：HT200 ZG230—450 ZG1Gr18Ni9Ti
ZG0Cr18Ni12M02Ti
三、上阀盖：
常 温 型：-20℃－+200℃
散 热 型：-40℃―+450℃
压盖形式：螺栓压紧式
填 料：V型聚四氟乙烯，柔性石墨，不锈钢波纹管
四、阀内组织：
阀芯形式：上导向单座柱塞式阀芯，
或上导向单座套筒柱塞式阀芯
流量特性：等百分比特性，
直线特性和快开特性
材 料：1Cr18Ni9Ti OCr18Ni12Mo2Ti
五、执行机构：
类型:可选PS、3810、ZAZ（DN100以内）或DKZ（DN100以上）电子式直行程执行机构，防爆型选用3810型，技术参数和性能：请参阅对应的执行机构及阀门定位器说明书。
六、上明牌ZDSJP(M)型电子式精小型电动单座（套筒）调节阀外形尺寸及参数：
| 公称通径DN（mm） | L(mm) | H(mm) | H1(mm) | R(mm) | 重量（kg） | |||||||
| 0.6,1.6(MPa) | 4.0(MPa) | 6.4(MPa) | 常温型 | 散热型 | PN0.6(MPa) | PN1.6(MPa) | PN4.0(MPa) | PN6.4(MPa) | 0.6,1.6(MPa) | 4.0,6.4(MPa) | ||
| G3/4” | 120 | 120 | 120 | 643 | / | 31 | 31 | 31 | 176 | 9 | 10 | |
| 20 | 181 | 194 | 206 | 699 | 849 | 45 | 52.5 | 52.5 | 65 | 176 | 11 | 14 |
| 25 | 184 | 197 | 210 | 711 | 861 | 50 | 57.5 | 57.5 | 70 | 176 | 13 | 17 |
| 40 | 222 | 235 | 251 | 728 | 893 | 65 | 75 | 75 | 85 | 176 | 15 | 24 |
| 50 | 254 | 267 | 286 | 731 | 901 | 70 | 82.5 | 82.5 | 90 | 176 | 19 | 29 |
| 65 | 276 | 292 | 311 | 827 | 100.7 | 80 | 92.5 | 92.5 | 102.5 | 176 | 32 | 51 |
| 80 | 298 | 317 | 337 | 839 | 1024 | 95 | 100 | 100 | 107.5 | 176 | 40 | 63 |
| 100 | 352 | 368 | 394 | 857 | 1067 | 105 | 110 | 117.5 | 125 | 176 | 50 | 84 |
| 150 | 451 | 473 | 508 | 1140 | 1400 | 132.5 | 142.5 | 150 | 172.5 | 225 | 77 | 120 |
| 200 | 600 | 610 | 650 | 1160 | 1420 | 160 | 170 | 187.5 | 207.5 | 225 | 115 | 159 |
订货须知：
一、①ZDSJP(M)型电子式精小型电动单座（套筒）调节阀产品名称与型号②ZDSJP(M)型电子式精小型电动单座（套筒）调节阀口径③ZDSJP(M)型电子式精小型电动单座（套筒）调节阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定明精公司的ZDSJP(M)型电子式精小型电动单座（套筒）调节阀型号，请按ZDSJP(M)型电子式精小型电动单座（套筒）调节阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的明精阀门专家为您审核把关。
