调节阀图1

调节阀

2021-11-22 01:4310670询价

价格:面议

材质:碳钢

连接形式:法兰

发送询价
材质 碳钢
连接形式 法兰
品牌 上海团园阀门
型号 ZZYW
加工定制

产 品 说 明

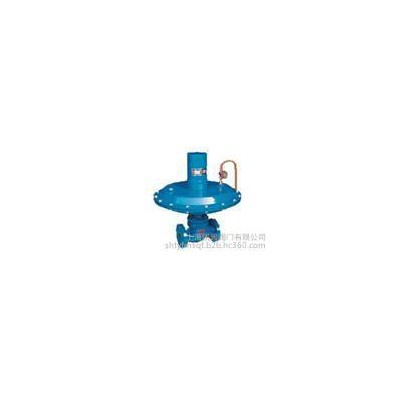

ZZYW型自力式差压调节阀


■ 产品简介:ZZYW型自力式微压、差压调节阀是一种无需外加能源,利用被控介质自身能量当动力源,引入执行机构膜室产生推力,控制节流元件运动达到自动调节。主要用于各种工业炉气体燃烧系统,控制甲、乙两种燃料混合比流量,达到理想的然料条件:用于氢冷发电机组密封油与氢气、液化气、氧气、氮气等各种工业气体的减压、稳压、泄压调节:用于各种油品、化学品、液体储罐气封。 ■ 主要技术参数:
公称通径DN(mm)20253240506580100
额定流量系数Kv71120304875120190
公称压力(MPa)1.0 1.6
固有流量特性快开
保证调压阀正常工作
的最小压差P(MPa)
≥0.01
压力分段范围
(KPa)
0.5~6   5~10  9~15  12~19  18~25  22~30
28~35  32~40  38~50  48~60  58~72  70~100
工作温度℃≤80
适合介质气体、蒸汽、低粘度液体
法兰尺寸、型式PN10、16、GB9113-88凸式
或根据用户要求选配其它标准型式的法兰(如:ANSI、JIS、DIN等标准) ?
结构长度按GB12221-89标准



                 ■ 主要性能指标:
控制精度%±10
允许泄
漏量
硬密封(L/H)单座(Ⅳ级):≤10-4阀额定容量:双座(Ⅱ级)、≤5×10-3×阀额定容量
软密封
(ml/min)
DN(mm)
20253240506580100125150200
0.150.30.450.60.91.74.06.75
       ■ 应用实例:A.氢冷发电机组密封油系统          B.差压调节阀用于物料循环回路流量控制
C.风机加热系统循环风量控制     E.旁路调节       D.两种气体流量的配比控制 ■ 许用介质与温度的关系:
公称通径(DN)20253240506580100
A压力调节范围
(Kpa)
0.5~30φ394
28~50φ308φ394
48~100φ308
      ■ 外形尺寸:
公称通径
DN
20253240506580100
法兰距离L185200205222254276298352
执行器宽K395
总高度H456465470470480490490510
导压管接口螺纹M16×1.5
重量Kg1213151720283843
