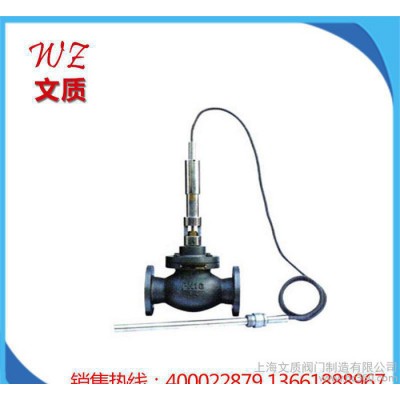

YZW型自力式温控阀 调节阀 电动温控调节阀DN25-200图1

YZW型自力式温控阀 调节阀 电动温控调节阀DN25-200

2021-11-22 01:1710710询价

价格:¥1680.00/个

品牌:上海文质

外形:中型

标准:国标

起订:1个

供应:996个

发送询价
外形 中型
标准 国标
材质 球铁、铸钢、不锈钢
工作温度 常温
公称通径 DN25-200
规格 DN80
连接形式 法兰
流动方向 单向
驱动方式 手动
适用介质 冷水、热水、油、汽体
零部件及配件 执行器
压力环境 常压
品牌 上海文质
型号 YZW型

温馨提示
产品价格、参数等仅供参考,详情请来电或旺旺咨询!
为保证您顺利采购,请您在下单前与我们联系沟通!谢谢配合!
上海文质阀门制造有限公司
联系电话:021-67105510
移动电话:13661888967

YZW型自力式温控阀无须外界能源而进行温度自动调节。它适用于蒸汽、热水、热油等到为介质的各种换热场合。
    自力式温控阀是调节温度的。自力式温度调节阀(自力式温度控制阀),自力式,顾名思义**是利用介质自身的能量来驱动的调节阀,是不需要电源、气源或其他外力,自力式温控阀节能,环保,特别优点缺少气源,电源的还需要控制温度的场合。

  广泛应用于供暖、空调、生活热水中的温度自动调节,以及特殊场合的温度自动调节,如化工、纺织、制药等生产过程。
工作原理:
   YZW型自力式温控阀利用液体受热膨胀及液体不可压缩的原理实现自动调节。温度传感器内的液体膨胀是均匀的,其控制作用为比例调节。被控介质温度变化时,传感器内的感温液体体积随着膨胀或收缩。被控介质温度高于设定值时,温度液体膨胀,推动阀芯向下关闭阀门,减少热媒的流量;被控介质的温度低于设定值时,感温液体收缩,复位弹簧推动阀芯开启,增加热媒的流量。

       YZW型自力式温控阀适用范围:

  采暖空调,生活热水,石油化工、电力、机电、纺织、橡胶食品等行业。
  使用特点:

  1、体积小、重量轻、安装简易;
  2、准确可靠寿命长;
  3、免维修式工作;
  4、调节设定简易;
  5、无源工作(无电源、气源正常工作);
  6、普惠无需昂贵的调试费用;
  7、阀体密封采用V型环高温密封组件,防止了阀杆过紧抱死或漏气的可能性。

YZW型自力式温控阀主要技术性能指标:安装尺寸数据:

公称通径DN(mm)

15

20

25

32

40

50

65

80

100

125

150

200

螺纹

法兰

螺纹

法兰

螺纹

法兰

法兰连接

KV值(m3/h)

2

4

3

5

4

8

13

20

32

50

80

120

180

280

350



结构
尺寸
mm

L

68

130

83

150

90

160

180

200

230

290

310

350

400

480

550

H1



510



520



530

660

680

700

720

750

780

820

860

950

D

20

95

25

105

40

115

135

145

160

180

195

215

245

280

335

H2

200

200

200

200

200

200

300

300

300

300

300

400

400

500

500

d

25

25

256

25

25

25

25

25

25

25

25

25

25

25

25

G(in)

32

32

32

32

32

32

32

32

32

32

32

32

32

32

32


YZW型自力式温控阀性能参数:

材

阀体:球铁、铸钢、不锈钢

阀杆阀芯:304不锈钢

感温包:304不锈钢

公称通径

25-200mm

公称压力

1.6-2.5MPa

工作温度

-10-180℃

温控范围

28℃-110℃

导管长度

标配3米(定制5-12米)

适用介质

冷水、热水、油、汽体

控制精度

± 2℃

阀杆密封

石墨、四氟、压塞V型高温密封

undefined

注:安装时执行器必须与地面垂直,阀前必须安装过滤器,如图所示.严禁当截止阀使用。
订货说明:1.YZW,表示产品,自力式温控阀;DN80,表示通径(mm); 2.订货时,请详细提供使用场合,公称通径,公称压力,热媒介质温度,被控介质及温度要求;3.一般导管长度3.5-4.5m,如有特殊要求,请注明;4.如需要其它特殊的温度调节阀,请与我厂销售代表联系。
