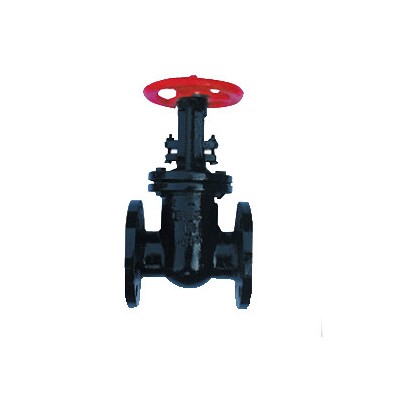

价格:¥200.00/个
品牌:华豫
标准:国标
规格:DN50
起订:10个
供应:999个
标准 | 国标 |
---|---|
规格 | DN50 |
结构形式 | 紧定式旋塞阀 |
连接形式 | 法兰 |
品牌 | 华豫 |
型号 | T10F-16 |
通道位置 | 二通式 |
一、概述
本厂生产的手动调节阀及自锁手动调节阀主要用于城市集中供热,循环水工程热电厂管网和制冷空调等工程中,具有截止、节流和调节流量的作用可取代节流孔板,是一种可孔径的节流装置。介质温度≦425℃。
二、主要零件材料
零件材料 | 阀体、阀盖、填料压盖 | 阀杆、阀脚、密封圈 | 指示盘、阀杆螺母、螺帽套 |
|
材料 | 灰铸铁、铸钢、不锈钢 | 不锈钢 | 黄铜 |
|
三、外形尺寸(法兰连接尺寸:PN10G84216标准、PN16、PN25按JB/T97-94标准)
型号 | 尺寸(mm) | |||||||||||||||||||
DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 400 | 500 | 600 | |
T40F-10 | L |
|
|
|
|
|
|
|
|
|
|
|
| 650 | 750 | 800 | 950 | 1000 | 1050 | 1295 |
H |
|
|
|
|
|
|
|
|
|
|
|
| 914 | 914 | 968 | 968 | 1100 | 1440 | 1790 | |
H1 |
|
|
|
|
|
|
|
|
|
|
|
| 1074 | 1074 | 1168 | 1168 | 1350 | 1440 | 1790 | |
D0 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
T40F-16/25 | L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 |
|
|
|
|
|
|
|
H | 160 | 160 | 182 | 192 | 250 | 264 | 380 | 413 | 466 | 540 | 623 | 687 |
|
|
|
|
|
|
| |
H1 | 172 | 172 | 195 | 210 | 273 | 290 | 426 | 468 | 530 | 613 | 698 | 777 |
|
|
|
|
|
|
| |
D0 | 65 | 65 | 80 | 80 | 120 | 120 | 200 | 200 | 240 | 260 | 360 | 400 |
|
|
|
|
|
|
| |
T10F-16/25 | L | 90 | 100 | 120 | 140 | 170 | 200 |
|
|
|
|
|
|
|
|
|
|
|
|
|
H | 150 | 160 | 182 | 192 | 250 | 264 |
|
|
|
|
|
|
|
|
|
|
|
|
| |
H1 | 160 | 170 | 197 | 207 | 270 | 284 |
|
|
|
|
|
|
|
|
|
|
|
|
| |
D0 | 80 | 80 | 80 | 90 | 100 | 120 |
|
|
|
|
|
|
|
|
|
|
|
|
|
