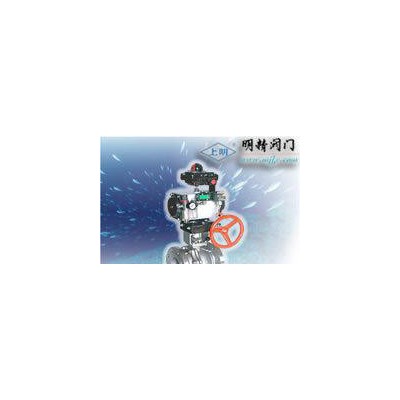

调节阀上明ZSHR/ZSHO图1

调节阀上明ZSHR/ZSHO

2021-11-22 01:117660询价

价格:¥690.00/件

加工定制:是

材质:不锈钢

供应:100件

发送询价
加工定制
材质 不锈钢
连接形式 法兰连接
公称通径 50(mm)
适用介质
压力环境 1.6-6.4
工作温度 常温
流动方向 双向
驱动方式 气动
零部件及配件 配件
形态 球式
类型(通道位置) 直通式
标准 国标
密封形式 软密封型
品牌 上明
型号 ZSHR气动O型球阀


气动球阀特点及用途

该球阀主要用于截断或接通管路中的介质,亦可用用于流体的调节与控制,它与其它阀类相比,具有以下一些优点。 1、流体阻力小、球阀是所有阀类中流体阻力**小的一种,即使是缩径球阀,其流体阻力也相当小。 2、止推轴承减小阀杆磨擦力矩,可使阀杆长期操作平稳灵活。 3、阀座密封性能好,采用聚四氟乙烯等弹性材料制成的密封圈,结构易于密封,而且球阀的阀封能力随着介质压力的增高而增大。 4、阀杆密封可靠,由于阀杆只作彷转动运而不做升降运动,阀杆的填料密封不易破坏,且密封能力随着介质的压力增高而增大。 5、由于聚四氟乙烯等材料具有良好的自润滑性,与球体的磨擦损失小,故球阀的使用寿命长。 6、下装式阀杆和阀杆头部凸阶防止阀杆喷出,如火灾造成阀杆密封破坏,凸阶与阀体间还可形成金属接触,确保阀杆密封。 7、 防静电功能:在球体、阀杆、阀体之间设置弹簧,能将开关过程产生的静电导出。

执行机构

采用新型系列GT型气动执行器,有双作用式和单作用式(弹簧复位),齿轮齿条传动,安全可靠;大口径阀门采用系列AW型气动执行器拔叉式传动,结构合理,输出扭矩大,有双作用式和单作用式。 1、齿轮式双活塞,输出力矩大,体积小。 2、气缸选用铝金材料,重量轻、外形美观。 3、可在顶部、底部安装手动操作机构。 4、齿条式连接可调节开启角度、额定流量。 5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。 6、IS05211标准连接为产品的安装更换提供了方便。 7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

附件的选项

根据不同控制和要求可选择下列附件: 切断型附件:单电控电磁阀、双电控电磁阀、限位开关回讯器。调节型附件:电气定位器、气动定位器、电气转换器。气源处理附件:空气过滤减压阀、气源处理三联件。手动机构:HVSD手操机构

执行标准

1、设计与制造:GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。 2、法兰尺寸:JB/T74~90(JB74~90)、GB9112~9131、HGJ44~76、SH3406、ANSI B16.5、JIS B2212~2214、NF E29-211、DIN2543。 3、结构长度:GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。 4、检验主试验:JB/T 9092、API 598。
