价格：￥31850.00/个
加工定制：是
材质：碳钢
供应：9999个
| 加工定制 | 是 |
|---|---|
| 材质 | 碳钢 |
| 连接形式 | 法兰 |
| 公称通径 | DN20----300（mm） |
| 适用介质 | 水,蒸汽,油品 |
| 压力环境 | 低压 |
| 工作温度 | 常温 |
| 流动方向 | 单向 |
| 驱动方式 | 气动 |
| 零部件及配件 | 执行器 |
| 形态 | 隔膜式 |
| 类型(通道位置) | 直通式 |
| 标准 | 国标 |
| 密封形式 | 软密封型 |
| DN | 20---300 |
| 规格 | DN15,DN20,DN25,DN32,DN40,DN50,DN65,DN80,DN100,DN125,DN150,DN200,DN250,DN300,DN400 |
| 品牌 | 上明 |
| 型号 | ZJHP-16C |
一、产品[精小型气动薄膜单座（套筒）调节阀]的详细资料：
产品型号：ZJHP（M）

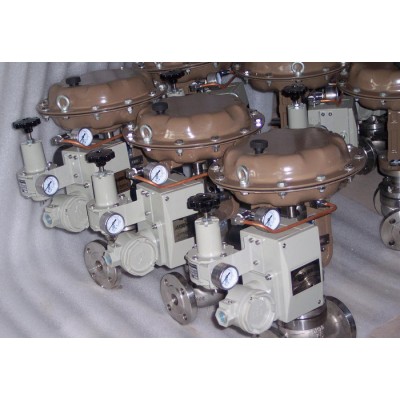

产品名称：精小型气动薄膜单座（套筒）调节阀
产品特点：ZJHP(M)型气动单座（套筒）调节阀由气动多弹簧薄膜执行机构和低流阻直通单座阀（套筒阀）组成，单座阀阀体直通单座盖上导向结构，阀芯为柱塞型结构，与普通单座阀相比具有体积小，重量轻，流量大等特点适用于流量大，泄漏量要求严格的场合。ZJHM型精小型套筒与普通套筒阀相比，具有体积小1/3，重量轻1/3，流量大1/3的特点，广泛应用于要求噪音低、压差大的工业过程自动控制系统中。
二、阀体：
阀体形式：直通单座（套筒）倒S型铸造型阀
公称通径：DN20~300mm
公称压力：PN1.6 4.0 6.4MPa
连接形式：法兰式按JB78-59 JB/T79.2-94凹式
材 料：HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12M02Ti
上 阀 盖：常温型-20~+200℃
散热型-40~+450℃
填 料: V型聚四氟乙烯、柔性石墨、不锈钢波纹管
三、阀内组件：
阀芯型式：上导单座(套筒)柱塞型阀芯
流量特性：直线特性、等百分比特性或快开特性
材 料：1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
四、流量特性图：
五、执行机构：
形 式：多弹簧式薄膜执行机构 垫 片：橡胶石棉板、1Cr18Ni9Ti
膜片材料：丁睛橡胶夹增强涤纶织物 弹簧 范围： 20-100(40-200、80-240 、20-60
压缩弹簧：60Si2Mn 60-100) KPa
推 杆：2Cr13 供气 压力：0.14 0.16 0.28MPa
膜 盖：A3 气源 接头：内螺纹M10X1
衬 套：2Cr13 环境 温度：-30~+70℃
阀作用型式：气一开式，气一关式
六、主要技术参数：
| 公称通径(mm) | 阀座直径(mm) | 额定流量系数Kv | 额定行程(mm) | 薄膜有效面积cm2 | 固有可调比 | 环境温度℃ | 基本误差 | 回差 | 死区 | 额定流量系数 | 泄漏量 | |
| 直线 | 等百分比 | |||||||||||
| G3/4 | 3 4 5 6 7 8 | 0.08 0.12 0.20 0.32 0.50 0.80 | 10 | 220 | 50:1 | -40~+85 | 不带定位器±5% 带定位器±1% | 不带定位器±3% 带定位器1% | 不带定位器±3% 带定位器0.4% | ±10% | 单座10-4阀额容量（套筒10-3阀额定容量） | |
20 | 10 | 1.8 | 1.6 | 10 | 350 | |||||||
| 12 | 2.8 | 2.5 | ||||||||||
| 15 | 4.4 | 4 | ||||||||||
| 20 | 6.9 | 6.3 | ||||||||||
25 | 25 | 11 | 10 | 16 | ||||||||
40 | 32 | 17.6 | 16 | 25 | ||||||||
| 40 | 27.5 | 25 | ||||||||||
50 | 50 | 44 | 40 | |||||||||
65 | 65 | 69 | 63 | 40 | 560 | |||||||
80 | 80 | 110 | 100 | |||||||||
100 | 100 | 176 | 160 | |||||||||
150 | 125 | 275 | 250 | 60 | 900 | |||||||
| 150 | 440 | 400 | ||||||||||
| 200 | 200 | 690 | 630 | |||||||||
| 250 | 250 | 1000 | 900 | 100 | 1400 | |||||||
| 300 | 300 | 1600 | 1440 | |||||||||
七、上海明精防腐阀门制造有限公司ZJHP型气动单座调节阀允许压差：
| 开关方式 | 执行机构型号 | 弹簧范围KPa | 气源压力MPa | 公称通径（阀座直径）mm | |||||||||||
| 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | |||||||
| 10 | 12 | 15 | 20 | ||||||||||||
| 气关 | ZHA-22 | 20-100 20-100 40-200 | 0.14 0.25 0.4 | 6.4 6.4 6.4 | 6.19 6.4 6.4 | 3.96 6.4 6.4 | 2.2 6.4 6.4 | 1.4 6.4 6.4 | |||||||
| ZHA-23 | 20-100 20-100 40-200 | - | 0.56 3.64 5.04 | ||||||||||||
| ZHA-34 | 20-100 20-100 40-200 | 0.35 2.30 3.18 | |||||||||||||
| ZHA-45 | 20-100 20-100 40-200 | 0.34 2.21 3.06 | 0.22 1.43 1.98 | 0.14 0.91 1.26 | |||||||||||
| 气开 | ZHB-22 | 20-100 40-100 80-240 | 0.14 0.25 0.4 | 4.64 6.4 6.4 | 3.09 6.4 6.4 | 1.98 5.94 6.4 | 1.11 3.3 6.4 | 0.7 2.1 4.9 | 0.10 0.66 0.92 | 0.06 0.37 0.52 | |||||
| ZHB-23 | 20-100 40-100 80-240 | 0.28 0.84 1.95 | 0.18 0.53 1.25 | ||||||||||||
| ZHB-34 | 20-100 40-100 80-240 | 0.17 0.51 1.18 | 0.11 0.33 0.78 | 0.07 0.21 0.5 | |||||||||||
| ZHB-45 | 20-100 40-100 80-240 | 0.05 0.15 0.36 | 0.03 0.09 0.21 | ||||||||||||
九、ZJHP/M型气动调节阀外形图：
|
|
十、ZJHP/M型气动薄膜调节阀美标外型尺寸：
公称通径 | L(mm) | H(mm) | H1(mm) | ФA(mm) | ||||||
| ANSI125FF ANSI150RF JIS10KFF.RF PN0.6、1.6 | ANSI300 JIS2030KRF PN4.0 | ANSI600 JIS40K.RF PN6.4 | 普通 | 高温 | PN6 | PN16 | PN40 | PN64 | ||
| G3/4″ | 120 | 120 | 120 | 253 | 31 | 31 | 236 | |||
| 20 | 181 | 194 | 206 | 398.5 | 548.5 | 45 | 52.5 | 65 | 285 | |
| 25 | 184 | 197 | 210 | 410.5 | 560.5 | 50 | 57.5 | 70 | ||
| 40 | 222 | 235 | 251 | 455 | 620 | 65 | 75 | 85 | ||
| 50 | 254 | 267 | 286 | 457.5 | 627.5 | 70 | 82.5 | 90 | ||
| 65 | 276 | 292 | 311 | 610 | 790 | 80 | 92.5 | 102.5 | 360 | |
| 80 | 298 | 317 | 337 | 622 | 8.7 | 95 | 100 | 107.5 | ||
| 100 | 352 | 368 | 394 | 640 | 850 | 105 | 110 | 117.5 | 125 | |
| 150 | 451 | 473 | 508 | 870 | 1130 | 132.5 | 142.5 | 150 | 172.5 | 470 |
| 200 | 600 | 610 | 650 | 890 | 1150 | 160 | 170 | 187.5 | 207.5 | |
十一、ZJHP/M型气动薄膜调节阀国标外型尺寸：
法兰连接尺寸
本产品的法兰连接尺寸符合国家标准GB9115.7－88、GB9115.9－88、PN64符合JB79－59。此连接尺寸与老产品的采用的JB78－59《铸铁法兰》,JB79－59《铸铁法兰》中的连接尺寸基本一致,可以套用,安装时不影响和老产品的更换。
JISB2001－1984
ANSIB16.5－1981
法兰连接：FF、PR、RJ和LG。
