电动调节阀,动态平衡阀,平衡调节阀,**电动调节阀 动态平衡图1

电动调节阀,动态平衡阀,平衡调节阀,**电动调节阀 动态平衡

2021-11-22 00:577430询价

价格:¥820.00/个

标准:国标

材质:铸钢

起订:1个

供应:100000000个

发送询价
标准 国标
材质 铸钢
工作温度 常温
公称通径 DN50(mm)
规格 DN150,DN150,DN150,DN150,DN150,DN150,DN150,DN150,DN150
连接形式 法兰
流动方向 换向
密封形式 软密封型
驱动方式 电磁
适用介质
形态 柱塞式
零部件及配件 执行器
压力环境 常压
类型(通道位置) 先导式
品牌 斯科
型号 D-EDRV
加工定制

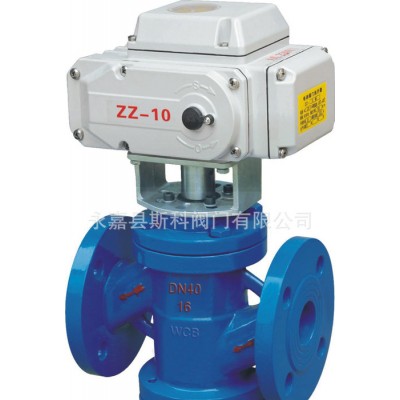

EDRV动态平衡电动调节阀概述:

动态平衡电动调节阀是区别于传统的电动调节阀的新一代产品。是动态平衡与电动调节一体化的产品。如右图所示,在系统负荷波动较大的流量系统中,当系统压力变化时,动态平衡电动调节阀二端的压差(P1-P3)也随之变化
   (1)当进口压力P1 升高时,(P1-P2)增大,这时电动阀阀芯向上运动。使P1 、P2 间开度减少,阀芯压力P2降低;当进口压力P1降低时,(P1-P2 )间开度增大阀芯压力P2升高。因此,无论系统的压力怎样变化,通过电动阀阀芯调节作用,P2,P3间的压差始终保持不变。因此这种电动阀的抗干扰能力 强、具有动态平衡的功能
  (2)当电动执行器接受控制信号使阀轴延 R 向旋转时,P2、P3间的开度也随之变化。由于不管系统压差(P1-P3)如何变化,P2、P3 间的压差(P2-P3 )始终不变,因此对应任一开度位置,其输送的水流量都是一定的,并且电动调节阀实际的流量特性曲线与其不早不晚的流量特性曲线一致的,没有偏离,因此这种电动调节阀比传统的电动调节阀具有更好的调节性能。

结构示意图
