价格：面议
品牌：YITAI/一泰
标准：国标
材质：铸钢
起订：88
供应：888
| 标准 | 国标 |
|---|---|
| 材质 | 铸钢 |
| 工作温度 | 高温 |
| 公称通径 | 一泰 mm |
| 规格 | DN150 |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 密封形式 | 软密封型 |
| 驱动方式 | 气动 |
| 适用介质 | 水 |
| 形态 | 自力式 |
| 用途 | 调压,调节,调节，调压 |
| 零部件及配件 | 配件 |
| 压力环境 | 低压 |
| 类型(通道位置) | 三通式 |
| 品牌 | 一泰/YITAI |
| 型号 | ZZYP |
| 加工定制 | 是 |
| 通道位置 | 直通式 |

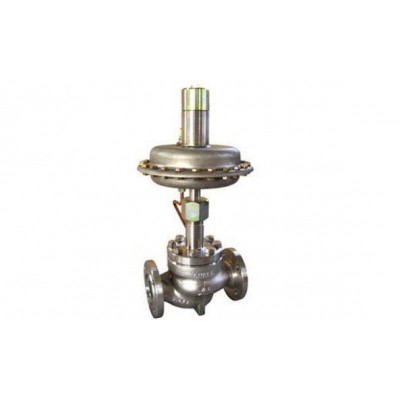

产品简介：
ZZC和ZZV自力式差(微)压调节阀是一种不需要外加能源的执行器产品。可用于公称压力PN01，PN10。差(微)压均可分段调节。从50mm.W.C至0.1MPa。其用途十分广泛，可用于工业燃烧炉系统，控制两种物料，如煤气、空气流量配比，以达理想燃烧。用于氢冷发电机组密封油系统，控制密封油与氢气间压力差，以确保可靠密封。当差压阀的低压端通大气即为微压阀(差压阀负压，端压，力为零)。
详细说明
介绍
ZZC和ZZV自力式差(微)压调节阀是一种不需要外加能源的执行器产品。可用于公称压力PN01，PN10。差(微)压均可分段调节。从50mm.W.C至0.1MPa。其用途十分广泛，可用于工业燃烧炉系统，控制两种物料，如煤气、空气流量配比，以达理想燃烧。用于氢冷发电机组密封油系统，控制密封油与氢气间压力差，以确保可靠密封。当差压阀的低压端通大气即为微压阀(差压阀负压，端压，力为零)。
特点·无需停止生产即可进行设定值的调整；
·无填料，阀杆上、下活动时不存在磨擦，上密封绝对可靠；
·执行机构敏感元件极为灵敏，极微小的压力变化会被感测出来；
·阀体为四通形式，因而K、B型可通用一种阀体。
主要零件材料规格与技术参数◆主要技术参数和性能指标(表一)
| 公称通径 DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | |
| 额定流量 系数 Kv | ZZCP/ZZVP | 8 | 11 | 20 | 32 | 50 | 80 | 100 | 160 |
| ZZCN | 53 | 83 | |||||||
| 额定行程 (mm) | 6 | 8 | 10 | 15 | 20 | ||||
| 公称压力 PN(MPa) | 0.10 1.0 | ||||||||
| 差压调节范围 (kPa) | 0.5 ～ 5.5 5 ～ 10 9 ～ 14 13 ～ 19 18 ～ 24 22 ～ 28 26 ～ 33 31 ～ 38 36 ～ 44 42 ～ 51 49 ～ 58 56 ～ 66 64 ～ 78 76 ～ 90 8 ～ 100 | ||||||||
| 介质温度 ( ℃ ) | ≤ 80 | ||||||||
| 调节精度 ( ％ ) | ≤ 10 | ||||||||
| 允许泄漏 量 (l/h) | ZZCP/ZZVP | 10 -4 X 阀额定容量 ( Ⅳ 级 ) | |||||||
| ZZCN | 5X10 -3 X 阀额定容量 ( II 级 ) |
注：1.ZZCP/ZZVP公称压力为0.10MPa，ZZCN为1.0MPa
2.ZZCN差压调节范围为36～44…88～100kPa
结构允许压差外形尺寸及重量◆外形尺寸及重量(表三)单位：mm
| DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | |
| A | 308 | 394 | 308 | 394 | 308 | 394 | 394 | 394 | |
| H | ZZCP/ZZVP | 376 | 465 | 365 | 445 | 445 | 490 | 490 | 510 |
| ZZCN | 536 | 536 | |||||||
| L | ZZCP/ZZVP | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 |
| ZZCN | 222 | 222 | |||||||
| 重量 G(Kg) | 12 | 13 | 15 | 17 | 20 | 28 | 38 | 43 | |
| 导压管螺纹接头 | M16X1.5 |
?连接尺寸及标准订货须知
订货时请用户提供以下资料：
调节阀名称、型号
公称压力Mpa
公称通径(mm)
额定流量系数（Kv）
固有流量特性
介质名称
工作温度及范围
整机作用方式
压力设定点及调节范围
阀体、阀内件及填料材质
所配附件
其它特殊要求
