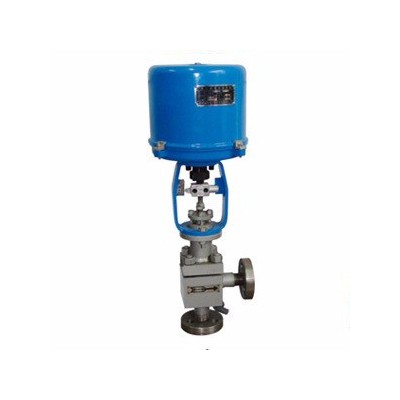

电子式电动角形调节阀

价格：￥999.00/个

标准：国标

材质：碳钢

起订：1个

供应：999个

ZDLS电子式电动高压角形调节阀由PS系列和3610系列直行程电动执行机构和低流阻直通单座阀组成。电动执行机构为电子式一体化结构，内有伺服放大器,输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度,达到对压力、流量、液位、温度等工参数的调节。具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。角形高压调节阀是针对调节阀在高压或高压差、有严重汽蚀、冲蚀的严酷工况条件下寿命短、阀杆易断裂、衬套易脱落严重问题研制开发的产品。它采用多级节流形式来分摊压差，减少了气蚀、冲蚀、挠流破坏，大大提高了调节阀的使用寿命，特别是用在尿素系统中比普通高压阀寿命提高2-3倍。阀体为直角形，阀芯为单导向结构，阀体流路简单，阻力小，特别适用于高粘度，含有悬浮物和颗粒状介质流体的调节，可避免结焦、粘结、堵塞。电子式电动高压角形调节阀 主要技术参数

公称通径(mm)	6			10					15					25
阀座直径(mm)	3	4	6	4	5	7	8	10	6	7	8	10	12	7	8	10	12	16	20
流量系数Kv	0.04	0.1		0.1	0.4				0.4					1	1.6	2.5	4	6.3	8
		0.16	0.4	0.16		1	1.6	2.5	0.63	1	1.6	2.5	4
	0.063	0.25		0.25	0.63
公称通径(mm)	32			40		50		65		80		100		125		150		200
阀座直径(mm)	16	20	30	20	38	30	50	38	65	50	80	65	100	65	125	100	150	125	200
流量系数	6.3	8	16	8	25	16	40	25	63	40	100	63	160	100	250	160	400	250	600
可调范围	Kv值<18时 R=20：1；Kv值>18时 R=30：1
公称压力	1.6、4.0、6.4、10、16、22、32MPa
阀芯形式	套筒导向单座柱塞型阀芯
流量特性	直线
作用形式	电开式、电关式
工作温度	普通型-40～230℃；散热片型230～450℃，特殊订货450～600℃
法兰标准	符合JB/T2769-92标准、可按ANSI、JIS、DIN 等订货生产
控制信号	4～20mA.DC; 1～5V.DC; 0～10V.DC (与所配执行机构有关)
电 源	S220V.AC, 50HZ; 380V.AC ,50HZ (与所配执行机构有关)



公称通径(mm)	20				25	40		50	65	80	100	150		200	250	300
阀座直径(mm)	10	12	15	20	25	32	40	50	65	80	100	125	150	200	250	300
流量系数Kv	1.6	2.5	4	6.3	10	16	25	40	63	100	160	250	400	630	1000	1600
可调范围	30：1
公称压力	标准产品1.6、4.0、6.4MPa；
阀芯形式	单座柱塞型阀芯
流量特性	直线、等百分比
工作温度	普通型-40～230℃；散热片型230～450℃，特殊订货450～600℃
法兰标准	符合JB78-59、JB79-59标准，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等订货生产

注：工作温度、公称压力、公称通径超出列表范围的产品可与本公商洽解决。电子式电动高压角形调节阀 性能指标泄 漏 率： IV 级，小于额定流量的10-4回 差 ： 配3610L 执行机构为2.0%；         配PSL执行机构为 1.0% 基本误差：         配3610L执行机构为±2.5%；         配PSL执行机构为±1.0%注：测试使用的填料为标准聚四氟乙烯填料。电子式电动高压角形调节阀 主要零件材料阀体材质： ZG230-450、ZG1Cr18Ni9Ti、316、316L、耐磨蚀合金等芯座材质：1Cr18Ni9Ti、316、316L、耐磨蚀合金、F4等填料材质：聚四氟乙烯、柔性石墨电子式电动高压角形调节阀 允许压差

公称通径(mm)		20				25	40		50	65	80	100	150		200	250	300
阀座直径(mm)		10	12	15	20	25	32	40	50	65	80	100	125	150	200	250	300
执行机构		允许压差△P（MPa）
配PSL	PSL202	6.4	6.4	6.4	4.90	3.14	1.92	1.23	0.78
	PSL204						4.31	2.76	1.76	1.04	0.69	0.44
	PSL208									1.86	1.23	0.78	0.50	0.35	0.20
	PSL320												1.26	0.87	0.49	0.32	0.22
配PSL	361LSA-20	6.4	6.4	6.4	4.90	3.14	1.92	1.23	0.78
	361LSB-50						4.79	3.06	1.96	1.16	0.76	0.49
	361LSC-65									1.51	0.99	0.64	0.41	0.28
	361LSC-99												0.63	0.44	0.25	0.16	0.11

注：（1）实际配置需根据具体工艺参数确定。     （2）如果允许压差不清楚或最大工作压差超出列表范围，请与我们联系，采取适当的方法可解决。电子式电动高压角形调节阀 主要外形尺寸

公称通径(mm)			20	25	32	40	50	65	80	100	125	150	200
L1(mm)			98	105	105	120	135	190	225	270	315	367
L2(mm)	PN1.6MPa		85	95	115	115	130	145	155	175	200	240	300
	PN4.0MPa		85	95	115	115	130	145	155	175	200	240	300
	PN6.4MPa		100	115	130	130	150	170	190	215	250	275	325
配PSL	H(mm)	普通型	753	761	789	778	793	819	858	893	921	951	956
		散热片型	883	891	919	908	923	892	1021	1056	1120	1150	1156
	D(mm)		176
	重量(KG)		13.5	22.5	25.5		29.5	50	60	78	119	157	255
配361L	H(mm)	普通型	516	542	552		688	744	783	818	976	1006	1036
		散热片型	646	654	682		818	907	946	981	1175	1205	1235
	D(mm)		225								310
	重量(KG)		21	30	33	41	45	65	75	93	172	210	308

注：此表数据为标准配置数据，会因执行机构配置不同而变化。
