价格：￥1500.00/件
加工定制：是
材质：铸钢
起订：1件
供应：100件
| 加工定制 | 是 |
|---|---|
| 材质 | 铸钢 |
| 连接形式 | 法兰 |
| 公称通径 | DN20---500（mm） |
| 适用介质 | 水,蒸汽,油品 |
| 压力环境 | 1.0-1.6 |
| 工作温度 | 常温 |
| 流动方向 | 单向 |
| 驱动方式 | 气动 |
| 形态 | 隔膜式 |
| 类型(通道位置) | 直通式 |
| 标准 | 国标 |
| 密封形式 | 硬密封型 |
| 规格 | DN20 |
| 品牌 | 上明 |
| 型号 | ZZLP |
一、产品说明：

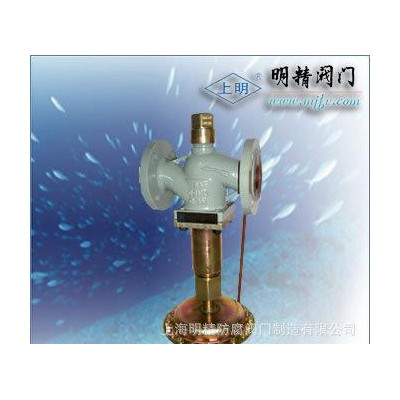

上明牌自力式流量调节阀是一种无需外加驱动能源，依靠被调介质自身的压力为动力源及其介质压力变化，按设定值，进行自动调节的节能型控制装置。它集检测、控制、执行诸多功能于一阀，自成一个独立的仪表控制系统。 该产品由低流阻单座(套筒)阀体、压力平衡件、指挥器及执行机构组成。是符合国际标准的新一代阀门产品，其特点有： 1、无需外加驱动能源的节能型自控系统，设备费用低，适用于爆炸性环境； 2、结构简单，维护工作量小； 3、设定点可调且范围宽，便于用户在设定范围内连续调整流量； 4、指挥操作型较直接作用型动态响应快，精度高，可调比大。 5、阀内采用压力平衡机构，使调节阀反应灵敏、控制精确、允许压差大。 该产品由于无需外来能源，产品结构简单，使用方便，维护工作量少等优点，特别适用于城市供热、供暖及无外界供电、供气且又需控制液体及气体流量的场合。如城市供暖站的流量控制、多用户流量控制等。
1、无需外加驱动能源的节能型自控系统．设备费用低；
2、结构简单．维护工作量小；
3、设定点可调且范围宽．便于用户在设定范围内连续调整流量；
4、指挥操作型较直接作用型动态响应快。精度高，可调比大；
5、阀内采用压力平衡机构，使调节阀反应灵敏、控制精确、允许压差大。
流量调节阀：V130D05(硬密封) V131D05(软密封)
二、上明牌自力式自控流量调节阀控制阀主要技术参数：
公称通径DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | |
额定流量系数Kvs | 4 | 6.3 | 8 | 16 | 20 | 32 | 50 | 80 | 125 | 160 | 280 | 320 | 400 | |
公称压力MPa | 1.6；4.0 | |||||||||||||
有效压力下最大流量（m3/h） | 0.02MPa | 1.5 | 2.5 | 3.5 | 5.5 | 9.0 | 14 | 22 | 36 | 55 | 70 | 125 | 180 | 250 |
0.05 MPa | 2.5 | 3.5 | 5.5 | 9.0 | 12 | 22 | 36 | 55 | 85 | 110 | 180 | - | - | |
噪音衡量系数Z值 | 0.6 | 0.6 | 0.6 | 0.55 | 0.55 | 0.5 | 0.5 | 0.45 | 0.4 | 0.35 | 0.3 | 0.2 | 0.2 | |
最高工作温度 ℃ | ≤140 | |||||||||||||
硬密封配隔离罐≤200 | 配隔离罐 加长件≤200 | |||||||||||||
压力平衡元件 | 波纹管 | 滚动膜片 | ||||||||||||
法兰标准 | ANSI、JIS、DIN、GB、JB(特殊可按用户提供) | |||||||||||||
阀体材质 | 铸铁；铸钢；铸不锈钢 | |||||||||||||
阀芯材质 | 不锈钢,软密封为不锈钢镶嵌橡胶圈 | |||||||||||||
最高工作压力 | 公称压力(注意△Pmax及工作压力与工作温度的关系) | |||||||||||||
