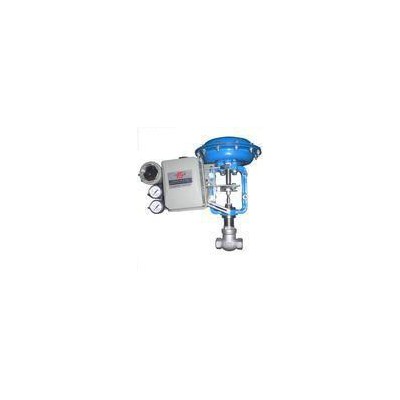

供应威科 微小流量气动调节阀微小流量气动调节阀图1

供应威科 微小流量气动调节阀微小流量气动调节阀

2021-11-21 23:2711480询价

价格:¥0.00/台

标准:国标

材质:铸钢

起订:1台

供应:1000000000台

发送询价
标准 国标
材质 铸钢
工作温度 常温
连接形式 法兰
流动方向 其它
驱动方式 气动
零部件及配件 定位器
压力环境 常压
品牌 威科
型号 ZJHY


ZJHY型气动薄膜精小型小流量调节阀是专门针对小流量调节而开发的小口径调节阀。阀体采用螺纹连接,具有体积小、重量轻、安装、维护方便等优点。调节不干净介质时,应针对其节流间隙小的问题,注意预防堵卡现象的发生。它适用于液体、蒸汽等 介质的注流量调节场合。
公称通径(mm) G1/2"G3/4"
阀座直径(mm) 1.5*3456789
流量系数Kv0.00250.080.120.200.320.500.801.00
可调范围30:1
公称压力标准产品1.6 4.0 6.4、10MPa
阀芯形式单座柱塞型阀芯
流量特性直线
作用形式气开式、气关式
工作温度普通型-40~230℃,散热片型230~450℃,特殊订货450~600℃
法兰标准符合JB78-59、JB79-59标准,可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等标准订货生产
执行机构ZHA/B型多弹簧气动薄膜执行机构
可配附件定位器、电磁阀、空气过滤减压阀限位开关、阀位反馈器、紧急作装置、手轮机构等
注:  工作温度、公称压力、公称通径超出列表范围的产品可与本公司商洽解决。 *注量系数<0.08需特殊订货。
要技术性能指标
泄漏率:Ⅵ 级, 小于额定流量的10-4
回差 :不带,
主要零部件材料
阀体材质:1G1Cr18Ni9Ti、316、316L等
芯座材质:1Cr18Ni9Ti、316、316L等
填料材质:聚四氟乙烯、柔性石墨
膜片材质**ng橡胶夹尼龙布
执行机构ZHA(B)-11
行程(mm)10
有效面积(cm3)200
气源接口尺寸M16×1.5
公称通径(mm)G1/2"G3/4"
阀座直径(mm)1.53456789
允许压差△P(MPa)6.45.24.6
注: (1)ZHA:正作用执行机构 ;ZHB 反作用执行机构。
(2)如果允许压差不清楚或**大工作压差超出列表范围请我们联系。
外形尺寸及重量
公通径(mm)G1/2"G3/4"
连接长度 L(mm)9292
高度 H(mm)370370
H1(mm)3030
执行器宽 D(mm)230230
重量(KG) 1818
订货须知
1.产品型号与名称

2.公称通径DN(mm)

3.公称压力

4.流量特性要求

5.阀体材质及阀内件材料

6.介质种类和温度范围

7.阀前后压力(压差)

8.密封形式

9.配套附件

如有任何关于调节阀,切断阀的技术问题,都可与我司郑工联系18606653131,永嘉威科竭诚为您服务。
