价格：￥0.00/台
材质：不锈钢
规格：DN150
起订：1台
供应：1000台
发送询价
| 材质 | 不锈钢 |
|---|---|
| 规格 | DN150 |
| 连接形式 | 法兰 |
| 适用介质 | 水,蒸汽,油品,各种高腐蚀化学介质,弱酸碱介质,氨气,氮气,氧气,氢气,液化气,空气 |
| 品牌 | 庆达自控阀门 |
| 型号 | 自力式套筒调节阀 |
| 加工定制 | 是 |
简介

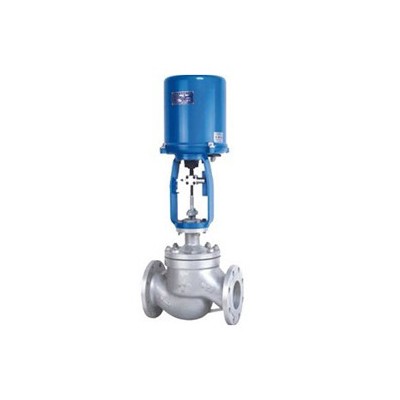

电动套筒调节阀阀芯结构是以套筒与阀瓣为间隙配合，套筒上开有多个节流窗口， 窗口的形状决定了调节阀的流量特性， 窗口的面积大小影响调节阀的流量系数Cv 。阀座采用自对中无螺纹卡入式结构， 阀座上的圆锥密封面与阀瓣上的圆锥密封面相配合形成切断密封副， 保证阀瓣压紧在阀座上时阀门严密关断。阀座直径的大小影响调节阀的流量系数Cv 。阀瓣上平行于轴向有对称分布的平衡孔， 使阀瓣上下端面的腔室连通， 这样阀内介质作用在阀瓣轴向上的力大部分相互抵消， 介质在阀杆上产生的不平衡力**小。通过接收工业自动化控制系统的信号（如：4~20mA或1-5V DC）来驱动阀门改变阀芯和阀座之间的截面积大小控制管道介质的流量、温度、压力等工艺参数。实现自动化调节功能。
允许压差
选用调节阀，除考虑上述条件外，还应注意到从推力角度出发，调节阀能否正常工作的问题，用特征数值表达**是允许是否大于**大工作压差，所以在选用时要使**大工作压差小于调节阀的允许压差。
| 公称通径(mm) | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |||||
| 阀座直径(mm) | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| 允许压差(MPa) | 单座式 | 6.4 | 4.5 | 2.5 | 3.2 | 3.2 | 2.15 | 1.4 | 1.37 | 0.94 | 0.6 | 0.52 | 0.32 | 0.2 | |
| 套筒式 | 6.4 | 3.7 | 3.7 | 2.4 | 2.4 | 1.5 | 0.8 | 3.1 | 3.1 | 3.1 | |||||
