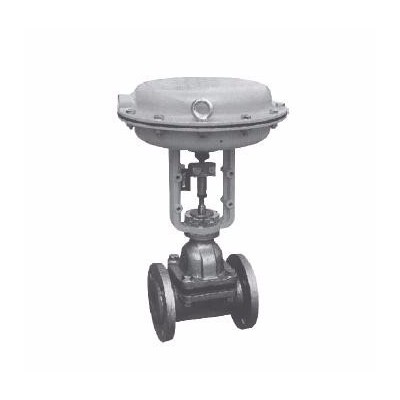

ZXT(ZST)型气动薄膜(活塞式)隔膜调节阀(简称气动隔膜调节阀)采用隔膜与阀体间“山”形凸出面进行密封,与外界隔离(无填料函),阀体流路简单、平滑、可覆盖防腐层,特别适用于要求耐腐蚀、剧毒场合。 本系列产品公称压力等级有0.6、1.0MPa,阀体口径范围20~200mm,适用温度范围在150℃以内,泄漏量可达Ⅵ级,甚至零泄漏。 选型时应优先采用衬氟调节阀,理由见ZXPF篇。
产品特点·ZXT型采用多弹簧执行机构,高度及重量均可减小30%。
·阀体内表面有多种材料涂复层,避免介质直接接触,承受强腐蚀性介质的腐蚀。
·特别适于剧毒介质或不允许污染环境卫生的调节。
·流路简单,阻力小,额定流量系数比同口径单座或套筒调节阀大。
主要零件材料阀体、阀盖:HT200、WCB或上述材质衬里
隔 膜:氯丁胶、丁醛胶、PTFE等
波纹膜片:ding晴橡胶夹增强涤纶丝
弹 簧:60Si2Mn
阀体衬里材质及适用范围
阀体衬里 | 使用温度(℃) | 适用介质 |
无衬里 | -10~+170 | 适用于非腐蚀性介质 |
软橡胶 | -10~+85 | 有很好的耐腐蚀性能,适用于水泥、粘土、煤灰、干燥化肥等 |
硬橡胶 | -10~+85 | 适用于无机碱、盐类、盐酸、镀金属溶液、软水、氯化物、氯qi 等 |
氯丁胶 | -10~+105 | 适用于动物油、植物油和润滑油,PH值变化范围很大的腐蚀性泥浆。抗磨损性能良好 |
丁荃胶 | -10~+120 | 防腐式性能和耐磨性能良好,对大部分无机酸和酸性灰浆的耐蚀性最好 |
搪瓷 | -10~+175 | 适用于湿无机酸、氧化酸、卤素、醇类、酯类等化合物 |
氟46(F46) | -20~+175 | 适用于硫酸、盐酸、氢氧化钠等强腐蚀性介质 |
隔膜材质 | 使用温度℃ | 适用介质 |
丁荃胶(B级) | -40~+100 | 大部分无机酸如:硫酸、氢氟酸、磷酸等适用,耐蚀性好,同时适用于各种碱类和盐类 |
天然胶(Q级) | -50~+100 | 主要用于精华水、无机盐和稀矿物酸介质 |
聚四氟乙烯(PTEE) | -20~+150 | 极优的化学稳定性、耐强酸、浓碱、强氧化剂的腐蚀 |
公称通径DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
额定流量系数Kv | 无衬里 | 9.8 | 19 | 32 | 48 | 63 | 108 | 158 | 270 | 360 | 518 | 1114 |
有衬里 | 7.8 | 17 | 28 | 41 | 55 | 87 | 127 | 240 | 311 | 415 | 1121 | |
额定行程L(mm) | 8 | 10 | 12 | 16 | 24 | 30 | 34 | 36 | 44 | 55 | 65 | |
膜片有效面积Ae(cm2) | 280 | 400 | 600 | 1000 | ||||||||
活塞直径(mm) | 100 | 125 | 160 | 250 | ||||||||
公称压力PN(MPa) | 0.6 1.0 | |||||||||||
固有流量特性 | 近似等百分比 | |||||||||||
工作温度(℃) | ≤150 | |||||||||||
信号范围Pr(KPa) | 20~100、40~200、400~600 | |||||||||||
允许泄漏量 | VI级甚至零泄漏a |
注:表中所列执行机构为标准配置,可根据工艺要求选配。
连接尺寸及标准法兰标准:铸铁法兰按GB4216-84
铸钢法兰按GB9113-2000
法兰密封面形式:突面
执行机构气信号接头:内螺纹M16×1.5(DN125-200);M10×1(DN20-100)
法兰端面距按GB/T12221-2005标准
阀体法兰端面及法兰标准也可按用户指定标准,如:ANSI、JIS、DIN等标准制造
外形尺寸单位:mm
公称通径DN(mm) | L | A | H1 | H | G(Kg) |
20 | 150 | 280 | 52.5 | 400 | 21 |
25 | 160 | 280 | 57.5 | 408 | 23.5 |
32 | 180 | 280 | 67.5 | 418 | 28 |
40 | 200 | 308 | 75 | 464 | 33.5 |
50 | 230 | 308 | 82.5 | 487 | 38 |
65 | 290 | 394 | 90 | 520 | 65 |
80 | 310 | 394 | 100 | 530 | 73 |
100 | 350 | 394 | 110 | 550 | 94 |
125 | 400 | 498 | 135 | 575 | 160 |
150 | 480 | 198 | 150 | 590 | 195 |
200 | 600 | 498 | 130 | 630 | 290 |
订货须知
订货时请用户提供以下资料:
·调节阀名称、型号
·公称通径(mm)
·公称压力(MPa)
·额定流量系数(Kv)
·固有流量特性
·介质名称
·工作温度及范围
·整机作用方式
·阀体、阀体衬里及隔膜材质
·所配附件
·其他特殊要求
技术参数更改,恕不另行通知!
