价格:面议
品牌:江森
标准:国标
材质:球墨铸铁
供应:11111
标准 | 国标 |
---|---|
材质 | 球墨铸铁 |
工作温度 | 常温 |
公称通径 | DN65-DN300 |
规格 | DN65-DN300 |
类型 | 调节阀 |
连接形式 | 法兰 |
流动方向 | 单向 |
密封形式 | 软密封型 |
驱动方式 | 电动 |
适用介质 | 水 |
形态 | 旋塞式 |
用途 | 出风口,调压,调节 |
零部件及配件 | 执行器 |
压力环境 | 1.6 |
类型(通道位置) | 二通式、三通式 |
品牌 | 江森 |
型号 | RA3000 |
加工定制 | 否 |
通道位置 | 二通式 |
产品概述
RA-3000电动调节阀是由作用力2500N或4000N电动执行器与口径DN40-DN200调节阀体组合而成的电动调节阀系列。其广泛应用于空调,制冷,采暖以及其他楼宇自动控制系统中,可精确调节系统中的介质流量,从而达到控制系统温度、湿度、压力和节能的目地。
RA-3000系列阀门执行器特点:
1、执行器选用全铸铝支架及外壳,体积小,重量轻。
2、选用永磁同步可逆电机,带有过载保护功能,限位开关,执行器自行停止
3、使用多种控制信号:开关(浮点)信号,模拟:0-10V/4-20mA信号
4、具有0-10V或4-20mA反馈信号(选配)
5、工作电压:AC24V±10% 50/60Hz(也可以订制选用220V)
6、传动齿轮采用金属齿轮,大大提高了驱动器的使用寿命,功耗低、输出力大、噪音小
7、阀体与管道的连接形式PN16 GB9113.3法兰连接,驱动器带有阀门行程自适应功能,便于现场安装和调试。
8、可选配手动装置,实现手动打开/关闭阀门,执行器的设计符合IEC国际标准。
RA-3000系列法兰连接阀门技术参数:
主要零件材料:
阀体 | 铸钢 WCB 铸铁 不锈钢 |
阀瓣、阀杆、阀座 | 不锈钢 |
填料 | 聚四氟乙烯 |
阀体型号 | DN40 | DN50 | DN65 | DN80 | DN100 | DN125 | DN150 | DN200 | |
阀杆行程(mm) | 22 | 22 | 22 | 40 | 40 | 40 | 40 | 40 | |
最大压差(MPa) | 2.4 | 2.2 | 1.4 | 1.0 | 0.6 | 0.4 | 0.3 | 0.2 | |
流量系数Kv值 | 21 | 35 | 52 | 88 | 140 | 210 | 320 | 410 | |
公称压力 | 1.6MPa | ||||||||
液体温度 | 水-10℃~95℃ 蒸汽-10~180℃ | ||||||||
介质 | 冷/热水,蒸汽等 | ||||||||
材 料 | 阀体 | 黄铜、不锈钢 | |||||||
阀芯 | 黄铜、不锈钢 | ||||||||
阀杆 | 不锈钢 | ||||||||
密封 | 聚四氟填充,V型密封,弹簧自补偿 | ||||||||
泄漏量 | 单座阀小于Kv值的0.01%,套筒阀小于Kv值的0.01% |

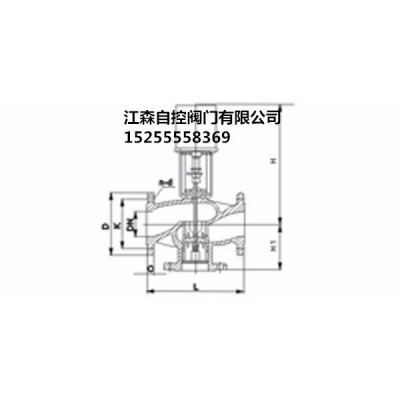

阀体技术参数:
执行器技术参数:
执行器型号 | RA3000-2500 | RA3000-2500 | RA3000-4000 | RA3000-4000 |
控制类型
| 可逆,递增控制 | 比例式制型正转或反转 | 可逆,递增控制 | 比例式制型正转或反转 |
电源电压 | AC24V±10% 50/60Hz 或 AC220V±10% 50/60Hz | |||
电机形式 | 交流永磁同步可逆电机 | |||
作用力 | 2500N | 2500N | 4000N | 4000N |
控制信号 | 增量/浮点信号0(2)~10DVC 或 0(4)~20mADC 0(2)~10DVC或0(4)~20m | |||
反馈信号 | 可加电位器(-Y)和辅助开关(-H) 0(2)~10DVC或0(4)~20mADC | |||
功率消耗 | 10VA | 12VA | 16VA | 16VA |
运行速度 | 4.2/mm(可根据用户要求调节) | |||
最大行程 | 45mm | |||
净重 | 4KG | |||
防护等级 | IP54 | |||
工作温度 | -10℃~50℃ | |||
工作湿度 | 10%-90%RH 无结露 |
安装注意事项:
1、安装调节阀要清洗管道,阀门入口侧要安装过滤装置
2、安装时要预留足够空间,以便进行维修
3、安装时,管道介质流向应与阀体上的箭头方向一致
4、在设计图纸上无标明调节阀安装位置,一般安装在回水管路上
5、应优先考虑垂直安装,特殊场合可倾斜或水平安装,但体积、重量、震动过大时需加支撑固定
6、调节阀两端建议安装手动阀,以便维修,使用过程中应三、四个月加黄油保养。
