价格：￥1450.00/个
加工定制：是
材质：铸铁
起订：1个
供应：997个
| 加工定制 | 是 |
|---|---|
| 材质 | 铸铁 |
| 连接形式 | 法兰 |
| 公称通径 | DN100（mm） |
| 适用介质 | 水 |
| 压力环境 | 常压 |
| 工作温度 | 常温 |
| 流动方向 | 单向 |
| 驱动方式 | 电子 |
| 零部件及配件 | 执行器 |
| 形态 | 旋塞式 |
| 类型(通道位置) | 二通式 |
| 标准 | 国标 |
| 密封形式 | 软密封型 |
| 规格 | DN100 |
| 品牌 | ZONOU |
| 型号 | VB7000 |
VB7000电动二通调节阀
VB7000电动二通调节阀产品概述
VB7000系列电动调节阀能调节蒸汽或冷、热水的流量，广泛用于中央空调、采暖、水处理、工业加工行业等系统的流体控制。
VB7000电动二通调节阀技术特点
阀体规格和技术参数
说 明 | ZN/L-DV3000系列 常规阀 | ZN/L-DV3000K系列 高温/蒸汽阀 | ZN/L-DV7000系列 常规阀 | ZN/L-DV7000K系列 高温/蒸汽阀 | |
材料 | 阀体/阀盖 | 铸造黄铜/Q235A | 高强度铸造黄铜/Q235A | HT250/Q235A | HT250/Q235A |
阀座 | 黄铜 | 不锈钢 | 黄铜 | 不锈钢 | |
阀杆密封 | 丁腈橡胶组合密封圈+聚四氟乙烯密封套 | 氟橡胶组合密封圈 聚四氟乙烯密封套 | 聚四氟乙烯挡环+ 丁腈橡胶密封圈 | 聚四氟乙烯挡环+ 氟橡胶密封圈 | |
阀板/阀瓣 | 带弹性垫锻造黄铜/丁腈橡胶 | 带弹性垫高强度锻造黄铜+聚四氟乙烯密封垫 | 带弹性垫锻造黄铜/黄铜 | 带弹性垫高强度锻造黄铜+不锈钢阀座/黄铜 | |
阀杆 | 不锈钢 AISI 302 | 1Cr18Ni9（AISI 302）Φ9不锈钢 | |||
承 压 | 1.6MPa | ||||
工作介质 | 水 | 水/2Kg饱和蒸汽 | 水 | 水/蒸汽 | |
流体温度 | -10～+95℃ | -10～+180℃ | -10～+95℃ | -10～+180℃ | |
连接方式 | BSP平行内螺纹型（BS21） | 按照GB/T9113.1-2000标准 | |||
流量特性 | 等百分比/线性 | ||||
泄漏量 | 少于Kv值的0.05% | ||||
驱动器规格和技术参数
驱动器形式 | 配用ZN/L-DV3000系列调节阀 | 配用ZN/L-DV7000系列调节阀 |
电 源 | 24VAC±10% | |
输入信号 | 0～10VDC或4～20mA | |
电 机 | 可逆永磁同步电机 | |
电机的电量级数 | 24VAC 50/60Hz 5.5VA | 24VAC 50/60Hz 10VA |
正常情况下扭力 | 1000牛顿 | 3000牛顿 |
全行程时间 | 当频率为50Hz，每毫米需4.6秒；当频率为60Hz，每毫米需3.8秒 | |
环境条件 | -5～+55℃，90%不结露 | |
厂方较定 | 22mm行程，信号丢失时位置：上 | 42 mm行程，信号丢失时位置：上 |
附 件 | 锁紧螺母、刻度标尺、刻度指示器。选配件：手动轮、行程终点断电开关K | |

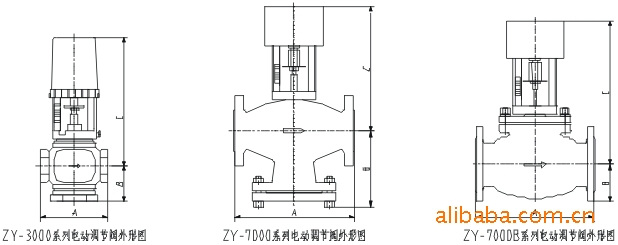

VB7000电动二通调节阀的结构尺寸
调节阀形式 | ZN/L-DV3000系列电动调节阀 | ZN/L-DV7000系列电动调节阀 | |||||||||
公称通径(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
A | 110 | 120 | 130 | 145 | 290 | 310 | 350 | 400 | 480 | 600 | |
B |
| 62 | 68 | 74 | 77 | 148 | 185/155 | 206/174 | 227/195 | 272/238 | 279 |
7000B系列 | -- | -- | -- | -- | 92 | 100 | 110 | 125 | 142 | 180 | |
C |
| 264 | 268 | 270 | 278 | 414 | 424 | 434 | 450 | 468 | 494 |
7000B系列 | -- | -- | -- | -- | 459 | 464 | 473 | 493 | 518 | 553 | |
连接尺寸 | G1 | G11/4 | G11/2 | G2 | 按照GB/T9113.1-2000标准 | ||||||
注：“/”下方尺寸为ZN/L-DV7000系列三通阀尺寸。
VB7000电动二通调节阀安装与维护须知
阀杆上行为阀门关闭方向。
安装阀门前应保持管道清洁，没有焊接时留下的氧化皮、金属片及沙、石等其他杂物。
管道与阀体相连时必须完全吻合，并不受振动。水流方向应与阀体上标明的相同。
用高温流体（如蒸汽、过热的水、透热液体）作业的工厂，安装时应使用伸缩接头，以避免管道膨胀，挤压阀体。
驱动器垂直安装在阀体上时，避免驱动器装在阀的下面，需留出足够的空间以便日常维护时，从阀体上拆卸驱动器。
维护阀门时必须切断或隔离电源，水系统不应有压力
