ZZYP自力式差压调节阀/ZZC/ZZV自力式差(微)压调节阀&2图1

ZZYP自力式差压调节阀/ZZC/ZZV自力式差(微)压调节阀&2

2021-11-21 22:4012420询价

价格:¥417.00/个

品牌:宗力

型号:自立式

起订:2312个

供应:6512个

发送询价
品牌 宗力
型号 自立式
加工定制
材质 不锈钢
连接形式 焊接
适用介质 蒸汽,弱酸碱介质
压力环境 高压
工作温度 高温
流动方向 双向
驱动方式 电磁
零部件及配件 焊条
形态 隔膜式
类型(通道位置) 二通式
标准 德标
密封形式 硬密封型

加工定制:是材质:不锈钢
连接形式:焊接适用介质:蒸汽,弱酸碱介质
压力环境:高压工作温度:高温
流动方向:双向驱动方式:电磁
零部件及配件:焊条形态:隔膜式
类型(通道位置):二通式标准:德标
密封形式:硬密封型

欢迎光临宗力阀门制造有限公司主页:www.zjzongli.com



〖专业真空铸**品质〗

本公司拥有先进加工和检验技术◇为高品质产品提供保证

因产品品种较多,不能逐个列出,如需产品详细资料及价格请旺旺、QQ或来电咨询、洽谈:
在线客服QQ:(59778276) (1453356092)
24小时销售热线:18658763531(邓毅)

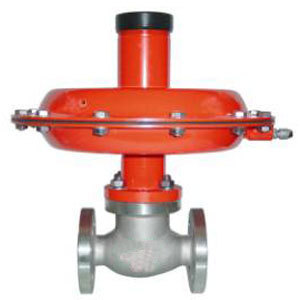

ZZYW自力式微压调节阀

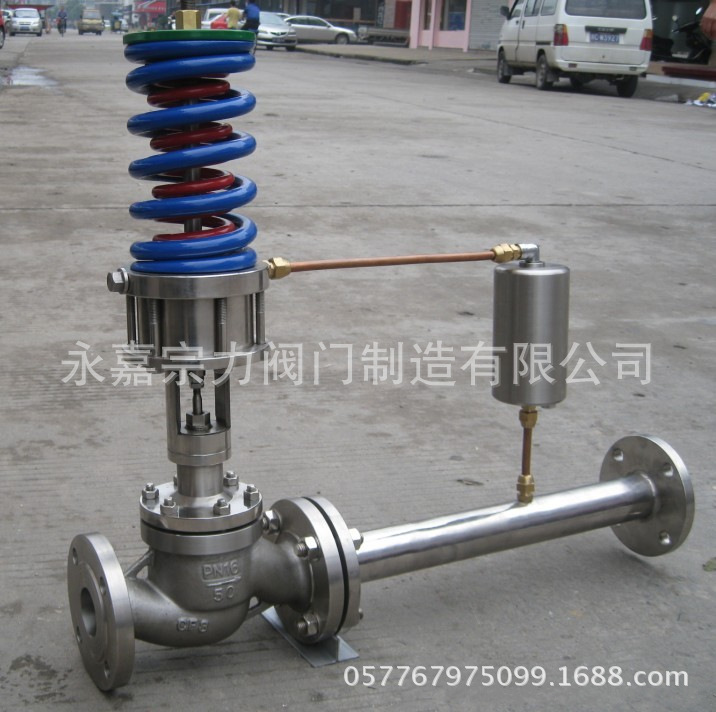

ZZYP自立式不锈钢调节阀

ZZYP自立式压力调节阀

ZZYW型自力式差压调节阀

DSC00085

P1010598

IMG_0752 (1)




产品概况

ZZC和ZZV自力式差(微)压调节阀是一种不需要外加能源的执行器产品。可用于公称压力PN01,PN10。差(微)压均可分段调节。从50mm.W.C至0.1MPa。其用途十分广泛,可用于工业燃烧炉系统,控制两种物料,如煤气、空气流量配比,以达理想燃烧。用于氢冷发电机组密封油系统,控制密封油与氢气间压力差,以确保可靠密封。当差压阀的低压端通大气即为微压阀(差压阀负压,端压,力为零)。
二、产品特点
·无需停止生产即可进行设定值的调整;
·无填料,阀杆上、下活动时不存在磨擦,上密封**可靠;
·执行机构敏感元件极为灵敏,极微小的压力变化会被感测出来;
·阀体为四通形式,因而K、B型可通用一种阀体。


三、技术参数
◆主要技术参数和性能指标(表一)

公称通径 DN(mm)

20

25

32

40

50

65

80

100

额定流量

系数 Kv

ZZCP/ZZVP

8

11

20

32

50

80

100

160

ZZCN

53

83

额定行程 (mm)

6

8

10

15

20

公称压力 PN(MPa)

0.10 1.0

差压调节范围 (kPa)

0.5 ~ 5.5 5 ~ 10 9 ~ 14 13 ~ 19

18 ~ 24 22 ~ 28 26 ~ 33 31 ~ 38

36 ~ 44 42 ~ 51 49 ~ 58 56 ~ 66

64 ~ 78 76 ~ 90 8 ~ 100

介质温度 ( ℃ )

≤ 80

调节精度 ( % )

≤ 10

允许泄漏

量 (l/h)

ZZCP/ZZVP

10 -4 X 阀额定容量 ( Ⅳ 级 )

ZZCN

5X10 -3 X 阀额定容量 ( II 级 )


注:1.ZZCP/ZZVP公称压力为0.10MPa,ZZCN为1.0MPa
2.ZZCN差压调节范围为36~44…88~100kPa

四、规格重量
◆外形尺寸及重量(表三)单位:mm

DN

20

25

32

40

50

65

80

100

A

308

394

308

394

308

394

394

394

H

ZZCP/ZZVP

376

465

365

445

445

490

490

510

ZZCN

536

536

L

ZZCP/ZZVP

150

160

180

200

230

290

310

350

ZZCN

222

222

重量 G(Kg)

12

13

15

17

20

28

38

43

导压管螺纹接头

M16X1.5

为了保证您使用的需要,在订货时请详细说明:阀门规格型号,零件材质,使用介质,使用温度**大流量**大流量压差。管路阀门连接标准,阀门驱动类型。
为了保证用户的使用方便,我公司可提供法兰,伸缩节及连接螺栓,并根据用户需要提供易损配件。
欢迎国内外用户来函或光临我厂洽谈订货事宜,我厂可根据用户的需要进行新产品的研制,也可来图来料加工,保证质量,交货及时,服务周到。
