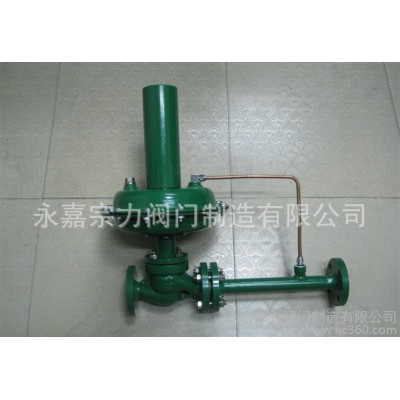

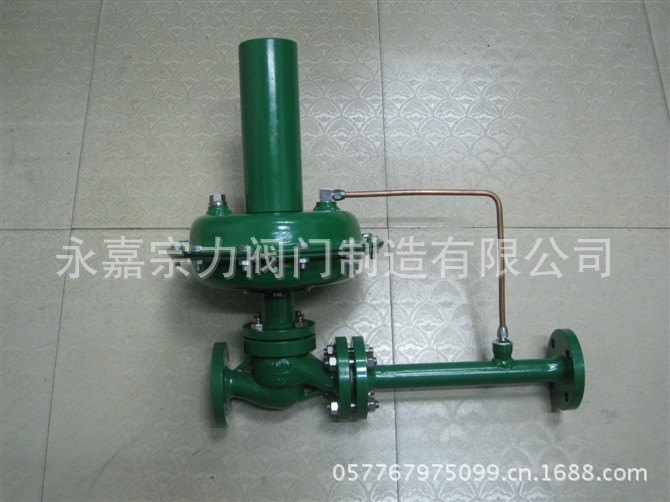

ZZYP自力式压差组合调节阀.V230D01D03自力式压力组合调节阀、&2图1

ZZYP自力式压差组合调节阀.V230D01D03自力式压力组合调节阀、&2

2021-11-21 19:4311020询价

价格:¥78.00/个

加工定制:是

材质:碳钢,不锈钢

起订:100个

供应:900个

发送询价
加工定制
材质 碳钢,不锈钢
连接形式 法兰
公称通径 DN15-DN200(mm)
适用介质 水,蒸汽,油品,各种高腐蚀化学介质,弱酸碱介质,氨气,氮气,氧气,氢气,液化气,空气
压力环境 常压
工作温度 常温
流动方向 单向
驱动方式 电子
品牌 宗力
型号 ZZYP

加工定制:是材质:碳钢,不锈钢
连接形式:法兰公称通径:DN15-DN200(mm)
适用介质:水,蒸汽,油品,各种高腐蚀化学介质,弱酸碱介质,氨气,氮气,氧气,氢气,液化气,空气压力环境:常压
工作温度:常温流动方向:单向
驱动方式:电子

欢迎光临宗力阀门制造有限公司主页:www.zjzongli.com



凡在我公司购买止系例的产品,均能保证**的服务。

保品保质18个月,比同行保质多8个月。

如需技术上的咨询,请来电18658763531  QQ59778276


ZZYP自立式压力调节阀

ZZYW自力式微压调节阀






■详细参数
■ 概述V230D01D03/V231D01D03 自力式压力、压差组合阀,由控制阀门、两个执行器和两个设定压力的弹簧组成。适用于非腐蚀性的液体、气体和蒸汽,在系统管道中的压力或压差控制。按优先动作原理工作,不能同时控制两个参数。主要特点如下:1、  具有压力平衡功能,灵敏度高2、  低噪音,性能可靠,免于维护3、  采用标准模块化设计4、  通过组合件,可以进行多项组合控制■ 阀体公称通径:DN15、20、25、32、40、50、65、80、100、125、150mm公称压力:PN1.6、4.0MPa法兰标准:ANSI、JIS、DIN、GB、JB(特殊可按用户提供)阀体材料:铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti)阀芯材料:硬密封--不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti);软密封--不锈钢镶嵌橡胶圈压力平衡:不锈钢波纹管(DN15~125)、平衡膜片(DN150)■ 执行器

有效面积(cm2)

32※

80

250

630

压力设定范围(MPa)

0.8~1.6

0.1~0.6

0.015~0.15

0.005~0.035

0.3~1.2

0.05~0.3

0.01~0.07

保证压力阀正常工作的**小压差△Pmin(MPa)

≥0.05

≥0.04

≥0.01

≥0.005

允许上下膜室之间**大压差(MPa)

2

1.25

0.4

0.15

材   料

膜盖:钢板镀锌;         膜片:EPDM或FKM夹纤维

控制管线、接头

铜管或钢管10×1;       卡套式接头:R1/4〞

注:※该有效面积所对应的压力设定范围不适用于DN150。
