价格：面议
品牌：东锅阀门
标准：国标
材质：球墨铸铁
供应：1000
| 标准 | 国标 |
|---|---|
| 材质 | 球墨铸铁 |
| 工作温度 | 常温 |
| 公称通径 | DN40-2000 |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 密封形式 | 软密封型 |
| 驱动方式 | 手动 |
| 适用介质 | 水 |
| 形态 | 蝶式 |
| 零部件及配件 | 阀体 |
| 压力环境 | 常压 |
| 类型(通道位置) | 直通式 |
| 品牌 | 东锅 |
| 型号 | ZDLN |
| 加工定制 | 是 |
名 称 | 上海东锅阀门集团有限公司 |
联 系 人 | 蔡子向 |
销售手机 | 13701882608 |
销售电话 | 021-66861137 |
销售电话 | 021-66861950 |
传 真 | 021-66861951 |
Q Q | 530177713 |
邮 箱 | dgfmjt@163.com |
网 址 | www.dgfmjt.com |
生产地址 | 上海市宝山区沪太路8188弄133号 |
产品型号：ZDLN
产品特点：电子式电动双座调节阀平衡力小、允许压差大、流通能力大等特点。
一、产品概述：
ZDLN电子式电动双座调节阀,由PS系列和3610系列直行程电动执行机构和低流阻直通单座阀组成。(也可配其它品牌直行程执行机构)。电动执行机构为电子式一体化结构，内有伺服放大器,输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度,达到对压力、流量、液位、温度等工参数的调节。具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。控制精度和性能比DKZ型有明显提高。
双座阀不平衡力小、允许压差大、流通能力大等特点，适用于泄漏要求不严、压差较大的干净介质场合。广泛应用于电力、冶金、化工、石油、环保、轻工、设备等行业。
二、主要技术参数：
公称通径mm | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 400 | |
阀座通径mm | 20 | 26 | 32 | 40 | 50 | 66 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| |
额定流量系数kv | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | 1000 | 1600 | 2700 | |
公称压力(MPa) | 0.6,1.6， 2.5， 4.0， 6.4 | ||||||||||||||
行程(mm) | 10 | 16 | 25 | 40 | 60 | 100 | |||||||||
流量特性 | 直线，等百分比，快开 | ||||||||||||||
工作温度℃ | -40～230℃(常温型)，散热片式230～450℃(中温型)，特殊订货-100～600℃ | ||||||||||||||
法兰尺寸 | 符合JB78-59、JB79-59标准，可按JB/79.1-94、JB、ANSI、JIS、DIN 等标准订货生产 | ||||||||||||||
阀体材质 | WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M | ||||||||||||||
阀芯材质 | 1Cr18Ni9，SS304，0Cr18Ni12Mo2Ti，SS316，ZG1Cr18Ni9Ti | ||||||||||||||
阀体型式 | 直通双座铸造球型阀 | ||||||||||||||
上阀盖型式 | 普通式（常温），热片式（中温），长颈式（低温） | ||||||||||||||
阀体允许压差 | ≤公称压力 | 4.0 | 3.4 |
| |||||||||||
配用电动执 | PSL | PSL-201 | PSL-202 | PSL-204 | PSL-208 | PSL-312 | PSL325 | ||||||||
361L | 361LSA-08 | 361LSA-20 | 361LSB-30 | 361LSB-50 | 361LSC-65 | 361LSC-99 | |||||||||
防爆型 | 361LXA-20 | 361LXB-30 | 361LXB-50 |
| |||||||||||
注：1.可为用户提供ANSI、JPI、JPI等国处法兰标准的产品，其法兰距按用户需要确定；
2. 工作温度、公称压力、公称通径超出列表范围的产品可与本公司商洽解决。
三、ZDLN电子式电动双座调节阀性能：
1、执行机构主要技术参数
型号 | 额定输出力N | 速度mm/s | 技术参数 | ||||
PSL | 361L | PSL | 361L | PSL | 361L | PSL | 361L |
201 | 361LSA-08 | 1000 | 800 | 0.25 | 4.2 | 电源：AC220V 50Hz | 电源：AC220V 50Hz |
202 | 361LSA-20 | 2000 | 2000 | 0.50 | 2.1 | ||
204 | 361LSB-30 | 4500 | 3000 | 0.50 | 3.5 | ||
208 | 361LSB-50 | 8000 | 5000 | 1.00 | 1.7 | ||
312 | 361LSC-65 | 12000 | 6500 | 0.60 | 2.8 | ||
325 | 361LSC-99 | 25000 | 10000 | 1.0 | 2.0 | ||
2、 ZDLN电子式电动双座调节阀性能指标：
项目 | 指标值 | ||
基本误差％ | 配3610L±2.5； 带定位器 ±1.0 | ||
回差％ | 配361L ±2.0； 配PSL±1.0 | ||
死区％ | 1.0 | ||
始终点偏差％ | 电开 | 始点 | ±2.5 |
终点 | ±2.5 | ||
电关 | 始点 | ±2.5 | |
终点 | ±2.5 | ||
可调范围 | 50：1 | ||
额定行程偏差％ | 2.5 | ||
泄量量L/H | 符合JB/T7387-94 Ⅲ级 小于阀的额定容量×10-3 | ||
3、 ZDLN电子式电动双座调节阀允许压差：
公称通径(mm) | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | |||
阀座直径(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
执行机构 | 允许压差△P（MPa） | ||||||||||||
配PSL | PSL202 | 6.4 | 6.4 | 6.4 | 5.1 |
|
|
|
|
|
|
|
|
PSL204 |
|
|
|
| 6.4 | 6.4 | 5.62 |
|
|
|
|
| |
PSL208 |
|
|
|
|
|
|
| 6.4 | 5.31 | 3.97 |
|
| |
PSL320 |
|
|
|
|
|
|
|
|
|
| 6.4 | 4.14 | |
配361L | 361LSA-20 | 6.4 | 6.4 | 6.4 | 6.4 |
|
|
|
|
|
|
|
|
361LSB-50 |
|
|
|
| 6.4 | 6.4 | 6.25 |
|
|
|
|
| |
361LSC-65 |
|
|
|
|
|
|
| 6.4 | 4.23 | 3.23 |
|
| |
361LSC-99 |
|
|
|
|
|
|
|
|
|
| 3.31 | 2.07 | |
注:实际配置需根据具体工艺参数确定。如果允许压差一清楚或最大工作压差超出列表范围，请与我们联系，采取适当方法可解决

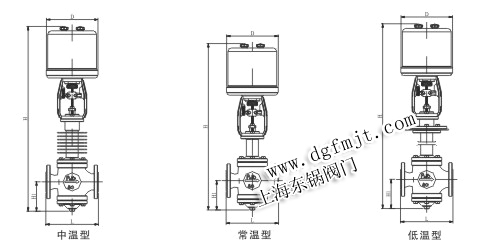

四、ZDLN电子式电动双座调节阀外形尺寸： 单位（mm）
公称通径(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||
L(mm) | PN1.6MPa | 185 | 200 | 220 | 250 | 275 | 300 | 350 | 410 | 450 | 550 | 670 | 770 | |
PN4.0MPa | 190 | 210 | 230 | 255 | 285 | 310 | 355 | 425 | 460 | 560 | 740 | 805 | ||
PN6.4MPa | 200 | 210 | 235 | 265 | 295 | 320 | 370 | 440 | 475 | 570 | 750 | 820 | ||
H1(mm) | 117 | 120 | 139 | 144 | 188 | 208 | 220 | 268 | 278 | 320 | 441 | 503 | ||
配PSL | H(mm) | 普通型 | 907 | 910 | 955 | 960 | 1112 | 1122 | 1134 | 1213 | 1223 | 1265 | 1813 | 1889 |
散热片型 | 1037 | 1040 | 1085 | 1090 | 1275 | 1285 | 1297 | 1412 | 1422 | 1464 | 1058 | 2134 | ||
D(mm) | 176 | 225 | ||||||||||||
重量(KG) | 22.5 | 24.5 | 35.5 | 39.5 | 72 | 85 | 122 | 181 | 237 | 378 | 680 | 840 | ||
配361L | H(mm) | 普通型 | 670 | 673 | 840 | 845 | 1037 | 1047 | 1059 | 1293 | 1303 | 1345 | 1538 | 1614 |
散热片型 | 800 | 803 | 970 | 975 | 1200 | 1210 | 1222 | 1492 | 1502 | 1544 | 1783 | 1859 | ||
D(mm) | 225 | 310 | ||||||||||||
重量(KG) | 30 | 32 | 51 | 55 | 87 | 100 | 137 | 194 | 250 | 391 | 720 | 880 | ||
五、订货须知：
订货时请填写《规格书》或注明以下内容：
一、若订货前还未选定型号，请向我们提供您的使用参数:
1.公称通径、额定流量系数KV；
2.流体性质（包括公称压力、温度、粘度或酸碱性）；
3.阀作用形式(电-关式或电-开式)；
4.流量特性；
5.阀前、阀后压力；
6.阀体、阀芯材料；
7.输入信号；
8.是否带附件，说明附件型号。以便我们的为您正确选型。
二、若已经由设计单位选定我公司的产品型号，请按型号直接向我司销售部订购；
三、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
