价格:¥800.00/个
加工定制:否
材质:铜
起订:1个
供应:3000个
加工定制 | 否 |
---|---|
材质 | 铜 |
连接形式 | 外螺纹 |
公称通径 | DN15-50(mm) |
适用介质 | 蒸汽,水,弱酸碱介质,其他 |
压力环境 | 常压 |
工作温度 | 常温 |
流动方向 | 单向 |
驱动方式 | 电子 |
零部件及配件 | 执行器 |
类型(通道位置) | 二通式 |
标准 | 德标 |
规格 | DN15-50 |
品牌 | siemens/西门子 |
型号 | VVG41.50 |
VVG41.50铜两通调节阀体
两通座阀,外螺纹连接,PN16
螺纹连接,符合标准ISO228/1
开式或闭式系统中,介质为冷冻水,低温热水,海水及饱和蒸汽
VVG41.50技术参数
行程 20mm
泄漏率 0…0.02% Kvs
介质温度 -25…150℃
阀门流量特性 等百分比
阀门可调比 DN15:>50
DN20…50:>100
允许工作压力 1600 kPa
阀体 红铜
阀门内材料 镍铬钢
额定压力 PN16

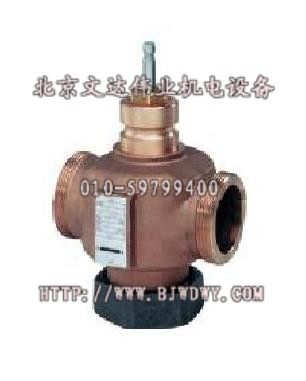

VVG41.50两通座阀图片:
SIEMENS二通调节阀体-VVG41.50详细参数:
两通座阀VVG41…系列 | ||||||||
型号 | Kvs阀门全开时的额定流量系数[m3/h] | 公称直径 | SQX…**大允许压差[kPa] | SQX…**大关闭压差[kPa] | SKD…**大允许压差[kPa] | SKD…**大关闭压差[kPa] | SKB…**大允许压差[kPa] | SKB…**大关闭压差[kPa] |
VVG41.11 | 0.63 | 15 | 800 | 1600 | 800 | 1600 | 800 | 1600 |
VVG41.12 | 1 | 15 | 800 | 1600 | 800 | 1600 | 800 | 1600 |
VVG41.13 | 1.6 | 15 | 800 | 1600 | 800 | 1600 | 800 | 1600 |
VVG41.14 | 2.5 | 15 | 800 | 1600 | 800 | 1600 | 800 | 1600 |
VVG41.15 | 4 | 15 | 800 | 1600 | 800 | 1600 | 800 | 1600 |
VVG41.20 | 6.3 | 20 | 800 | 1600 | 800 | 1600 | 800 | 1600 |
VVG41.25 | 10 | 25 | 800 | 1550 | 800 | 1600 | 800 | 1600 |
VVG41.32 | 16 | 32 | 800 | 875 | 800 | 1275 | 800 | 1600 |
VVG41.40 | 25 | 40 | 525 | 525 | 775 | 775 | 800 | 1600 |
VVG41.50 | 40 | 50 | 300 | 300 | 450 | 450 | 800 | 1225 |
安装套件ALG…2必须单独定购,并将单独发货 |
VVG41.50两通座阀应用范围
介质 温度 密封填料
低温热水 高达150℃ 三元乙丙橡胶O形圈,无硅
饱和蒸汽 高达150℃/150kPa 三元乙丙橡胶O形圈,无硅
冷冻水/海水 低至-25℃ 三元乙丙橡胶O形圈,无硅
含防冻剂的水
当介质温度<0℃时,需要阀杆加热装置ASZ6.5
VVG…附件:管道侧螺纹连接ALG…
