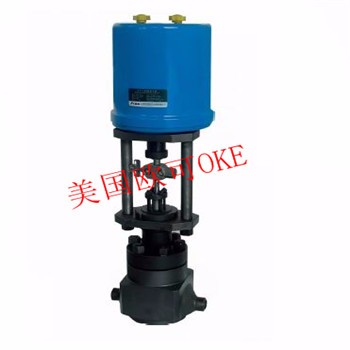

进口气动薄膜三通调节阀丨进口气动三通调节阀丨进口气动薄膜调节阀 美国欧可OKE图1

进口气动薄膜三通调节阀丨进口气动三通调节阀丨进口气动薄膜调节阀 美国欧可OKE

2021-11-21 22:349100询价

价格:¥888.00/台

品牌:美国欧可OKE

标准:美标

材质:碳钢

供应:1000台

发送询价
标准 美标
材质 碳钢
工作温度 常温
公称通径 DN25-DN1000
规格 DN50
连接形式 法兰
流动方向 单向
密封形式 软密封型
驱动方式 气动
适用介质 水,空气,液化气,氢气,氧气,氮气,氨气,弱酸碱介质,各种高腐蚀化学介质,油品,蒸汽
用途 调节
零部件及配件 配件
压力环境 常压
类型(通道位置) 三通式
品牌 美国欧可OKE
型号 OKE
加工定制

进口气动薄膜三通调节阀丨进口气动三通调节阀丨进口气动薄膜调节阀 美国欧可OKE

联系人:陈功 电话:0755-61597812 传真:0755-61597813手机:13717121979

QQ:2509982096   邮箱:13717121979@126.com

美国欧可OKE气动薄膜三通调节阀技术参数:

美国欧可OKE进口气动薄膜三通调节阀采用园筒型薄壁窗口形阀芯导向,不同于柱塞形阀芯的衬套导向。配用多弹簧执行机构具有结构简单、重量轻、体积小、拆装方便等优点。本系列气动调节阀广泛应用于精确控制气体、液体等介质,工艺参数如压力、流量、温度、液位保持在给定值。适合于把一种流体通过三通阀分成两路流出(分流)或者是把二种流体通过三通阀合并成一种流体(合流)的场合。

    本系列产品有三通合流和三通分流两种。公称压力有1.6、2.5、4.0、6.4MPa:阀体口径范围DN25~200。适用流体温度由-60℃~+450℃。泄漏量标准Ⅳ级。流量特性有直线、抛物线两种。

□特点

·流体对阀芯作用方式都处于流开状态,故阀能稳定工作。
·除上阀盖处衬导套向外,阀芯侧面与阀座内表面也有导向作用,导向面积大,工作可靠。
·执行机构采用多弹簧结构,相对于传统阀门高度减30%,重量减轻30%。

□三通阀作用方式

    三通阀由于有二个通道,一个通道开启时则另一通道关闭,所以作方式很难说是气开还是气关,一般标准或著作都未作气开或气关之规定定义。所以设计或订购三通阀时,一定要指明气室压力增加时,主通道流量增大还是减少,或者说执行机构断气时,主通道是开启还是关闭!否则制造商难以配置正确的执行机构!我们按自控行业一般规定气开或气关作用方式:信号(或气压)增加,主通道开启,则为气开式;反之为气关式。所以要说气开或气关式都是相对于主通道而言的,(水平通道为主通道)。

□规格与技术参数

公称通径DN(mm)

25

32

40

50

65

80

100

125

150

200

额定流量
系数(KV)

合流

8.5

13

21

34

53

85

135

210

340

535

分流

8.5

13

21

34

53

85

135

210

340

535

可用合流结构代替

额定行程L(mm)

16

25

40

60

膜片有效面积Ae(cm2)

280

400

600

1000

公称压力PN(MPa)

1.6、25、4.0、6.4

固有流量特性

直线、抛物线

固有可调比R

30:1

工作温度t(℃)

普通型:铸铁-20~200  铸钢-40~250  铸不锈钢-60~250
散热型:铸钢-30~450  铸不锈钢-60~450
高温型: 450~560,-60~560

两种介质温度差t(℃)

铸铁≤150  铸钢≤200

信号范围Pr(KPa)

20-100、40-200、80-240

气源压力Ps(MPa)

0.14~0.4

允许泄漏量

10-4×阀额定容量

允许压差△P(MPa)(20-100KPa)

0.86

0.75

0.48

0.31

0.27

0.18

0.11

0.12

0.09

0.05

允许压差△P(MPa)(40-200KPa)

1.7

1.35

0.90

0.58

0.50

0.30

0.20

0.22

0.15

0.09

1、本产品性能指标贯彻GB/T4213-92
2、允许压差仅仅指按标准执行机构配置的数值,可根据具体工况条件另配执行机构来满足使用要求

□主要零件材料

零件名称

材  料

阀体、阀盖

WCB(ZG230-450)WCC(ZG270-500)WC6(ZG15CrMo)
CF8(304)CF8M(316)CF3(304L)CF3M(316L)

阀芯、套筒

304(0Cr18Ni9)316(0Cr17Ni12Mo2)316L(00Cr17Ni14Mo2)并
堆焊司太莱合金    17-4PH(沉淀硬化型不锈钢)

填料

PTFE(聚四氟乙烯)R.TFE(增强聚四氟乙烯)Grafoil(柔性石墨)

密封垫片

XB350(石棉橡胶板)、PTFE、柔性石墨夹金属

阀杆

304  316  316L  17-4PH
