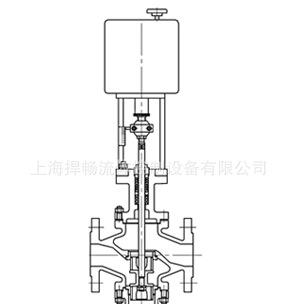

不锈钢法兰连接散热型电动套筒调节阀、三通调节阀

价格：￥3000.00/个

品牌：HC

标准：国标

材质：碳钢

起订：1个

供应：100个

简单介绍

  电动套筒调节阀（简称电动调节阀）是电动单元组合仪表中的执行单元。它接受来自调节仪表的直流电流信号，直接改变被调介质（如液体、气  体、蒸  汽等）的流量，使被控工艺参数（如温度、压力、流量、液位等）保持在给定值。

 该产品结构简单，体积小，重量轻，阀体设计新颖，阀容量大，流阻小，不平衡力小，允许压差高，稳定性好，噪声低。

 电动阀与气动阀相比，具有动作灵敏，能源取用方便，信号传递迅速与传送距离远等。因而它广泛应用于化工、石油、冶金、电站、轻纺、制药、造  纸  等各工业部门的生产自动化中，深受国内外用户欢迎。

详细参数

   属性：

   材质：WCB、铸钢、不锈钢304、不锈钢316、不锈钢316L

   连接方式：法兰式、焊接式、内螺纹

   法兰标准：GB国标、JIS德标、DIN德标、、ANSI美标300LB、、ANSI美标150LB

   阀座结构：单座、双座、套筒、笼式

   结构形式：低温型、高温型、波纹管密封型

   流量特性：快开、等百分比式、线性

   作用形式：常闭式 故障时关闭、常开式 故障时打开

   压力：高压、常压

   防爆型：防爆型、隔爆型、EXd II BT4

   电压：AC220V、AC380V、DC24V

   控制信号：4-20Ma、0－10V、1-5V

  结构与原理

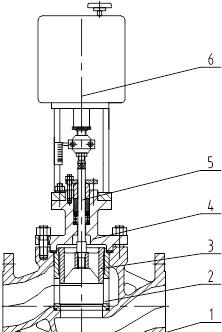

   电动套筒调节阀是由直行程电动执行机构与调节机构二部分组成，结构型式见下图。

   电动执行机构的结构与原理，请参阅该产品的有关说明书。

   套筒阀有电开与电关二种作用方式，当输入信号增加，阀从关闭位置逐渐转向开启位置的为电开式。当输入信号增加，阀从开启位置逐渐转向关闭位置的为电关式。默认出厂时按电开式供货。

   工作原理：电动调节阀是接受来自调节仪表输入的电流信号，经电动执行机构的作用，产生轴向推力，通过连接杆，改变阀塞与套筒间的流通面 积，直到电动执行机构的位置反馈信号电流与输入信号电流相等，从而达到自动调节工艺参数或改变介质流向之目的。

1、阀体  2、套筒  3、阀芯  4、阀盖  5、阀杆  6、电动执行器

  主要参数、性能指示

2主要性能指标

 注:本产品性能指标贯彻GB/T4213-92标准

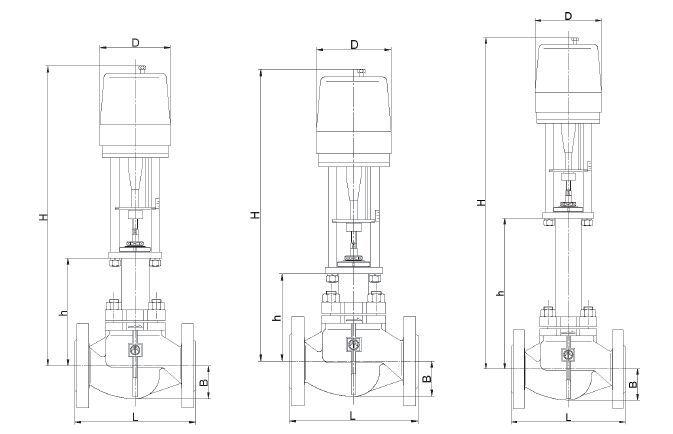

 电子式电动套筒调节尺寸图

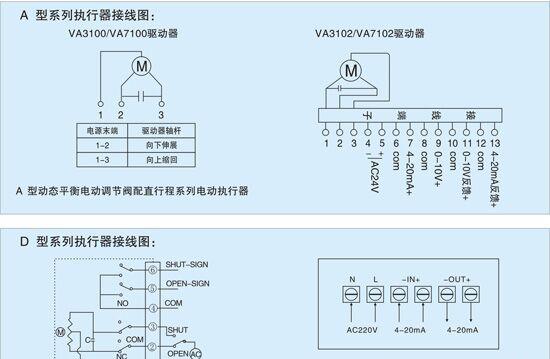

 电动调节阀接线图

安装及维护

 1、   安装

 （1）检查整机零件是否缺损与松动，对使用有害健康的介质必须进行强度，密封、泄漏与精度测试。

 （2）在安装前对管道应进行清洗，阀门入口处要有足够的直管段，并配有过滤器，阀体与管道的法兰连接要注意同轴度，介质流向应与阀体箭头指向一致。

 （3）安装场地应考虑到人员与设备的安全，既便于操作，又有利于拆装与维护。

 （4）阀门应正立垂直安装在水平管道上，不得已时可倾斜安装，但阀自重量较大、有振动的场合，必须安装支撑架。

 （5）阀门应安装在环境温度为-10~55℃，相对湿度为≤95％。伺服放大器的环境温度为0~50℃，相对湿度为≤85％的场地使用。

 （6）为使自控系统失灵或检修阀门时仍能连续运行，应设置旁路阀（见下图），旁路阀的流量特性与行程，要与原来阀门选择一致。

 电动调节阀阀组安装方案

注：图中虚线表示管道入口的另一种允许方向

 （7）电气部分接线及调试:请参阅电动执行器说明书。

 2、  使用：

 （1）  使用前应检查电源电压是否与规定相符，电气安装线路是否正确。

 （2）  初始零位，出厂时已调整在机械限位块下端。如现场需要其他位置，具体可参阅电动执行机构说明书进行调整。

 （3）  电动调节阀须作就地操作时，只能在断电或电动操作器处于手动位置时进行。

 3、  维护：

 （1）清洗阀门：对清洗一般介质，只要用清水洗净就可以。但对清洗有害健康的介质，首先要了解其性质，再选用相应的清洗办法。

 （2） 阀门的拆卸：将外露表面生锈的零件先除锈，但在除锈前，要保护好阀座、阀芯、阀杆等精密零件的加工表面，拆装阀座时应使用专用工具。

 （3）阀芯与阀座（阀塞与套筒）：二密封面有较小的锈斑与磨损，可用机械加工的方法进行修理，如损坏严重必须换新，但不管修理或更换后的硬  密封面都必须进行研磨。

 （4）阀杆：表面损坏，只能换新。

 （5）易损零件：填料、密封垫片，每次检修时全部换新。

 （6）阀门安装：要注意对中，对定位、导向、螺纹与减速器等处，宜加适当润滑脂。安装后应按产品测试项目与方法进行调试，并在这期间，可更  准确地调整填料压紧力以及阀门关闭位置。

 （7）常见故障与排除方法见下表。

 注：单座阀的阀芯与阀座对于套筒阀的阀塞与套筒
