价格：￥630.00/台
加工定制：是
阀体材料：不锈钢
起订：2台
供应：9999台
| 加工定制 | 是 |
|---|---|
| 阀体材料 | 不锈钢 |
| 工作温度 | 常温 |
| 公称通径 | dn20（mm）（mm） |
| 工作介质 | 蒸汽,水,油品 |
| 规格 | DN20（DN15-DN80) |
| 密封形式 | 硬密封型 |
| 驱动方式 | 电子 |
| 流动方向 | 单向 |
| 品牌 | raypor/瑞泊 |
| 型号 | TDH-3500-s |
电动二通调节阀 比例积分电动二通阀 电动调节阀DN50 电动调节阀DN40 电动调节阀DN32 电动调节阀DN25 电动调节阀DN20 比例积分电动二通阀dn20
型号： TDH-3500
产品简介：

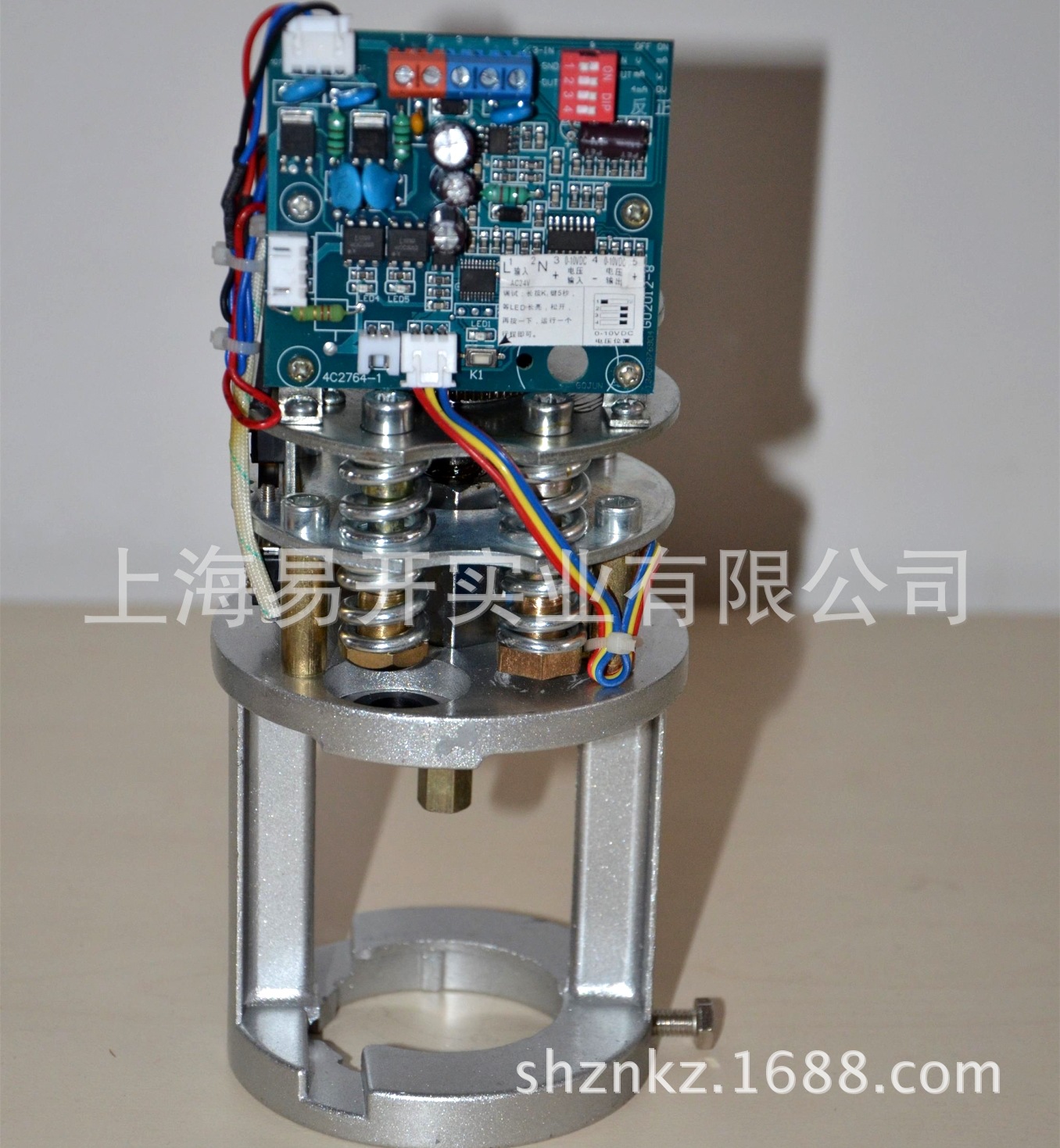

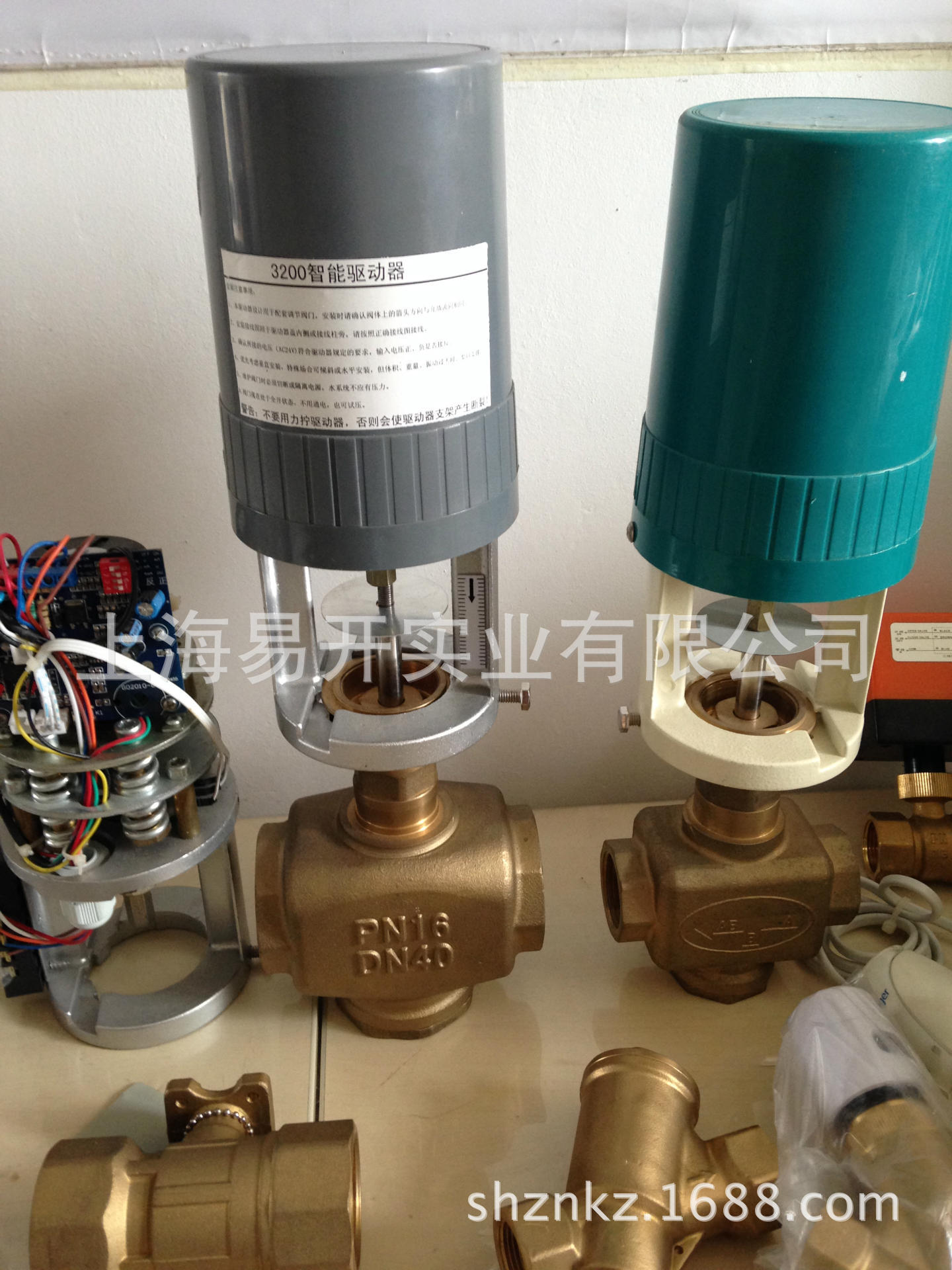

TDH-3500系统阀门是本公司**研制开发的新型产品，可根据控制器的要求调节水或蒸汽的流量，适用于加热，通风及空调系统。该系列阀门阀体采用铸造黄铜材料，口径由DN25mm至DN50mm，并提供黄铜阀芯及不锈钢阀杆，采用具有螺纹密封的管螺纹联接，与VQ-3200驱动器配套使用，阀体里面密封采用自调节0型密封填料，具有密封性能好，适应于多种温度范围下的密封；TDH-3500系统阀门为两通阀时，阀瓣向上动作为阀门打开方式，阀芯设计提供等百分比流量特性，黄铜阀芯的弹性材料合格证了阀门的关紧力和密封性，当TDH-3502系统阀门为三通阀时为三通混合阀，在安装时注意阀体上有箭头指示的水流方向。
技术参数：
| 执行器作用力：500N-2500N | 流体介质：热水、冷冻水、蒸汽 |
| 口径：DN15-DN65mm；耐温2℃～140℃ | 允许渗漏：**大流量的0.5% |
| KV/CV系数：DN25 10（11.6） DN32 16(18.5) DN40 25(28.9) DN50 40(46.2) | 流量特性：等百分比 |
| 阀体额定压力：120**大1.6MPa,170**大1.4MPa； | 环境温度:2-65℃ |
| 阀额定行程：DN15-DN32 13Mm DN-40-DN65 19mm | 阀芯、阀座：铜；阀杆：不锈钢 |
| **大建议运行压差：DN15-DN32 240KPa DN40-DN65 200KRPa | 阀体材质：黄铜铸造 |
| 流体温度限制：2-140℃（15PSI/100KPA的饱和蒸汽） | 链接方式：内螺纹连接 |
| 阀体类型：二通常闭（阀芯向下关闭），三通混合阀 |
安装注意事项：

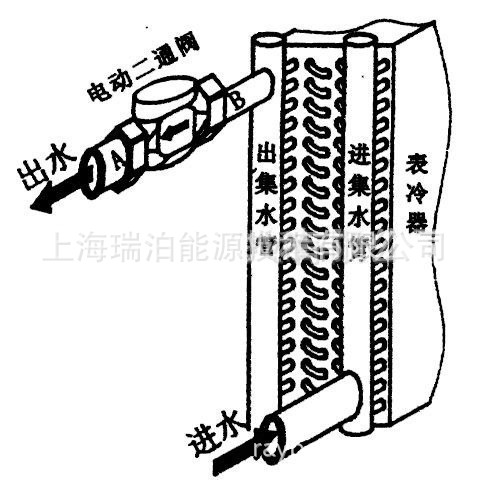

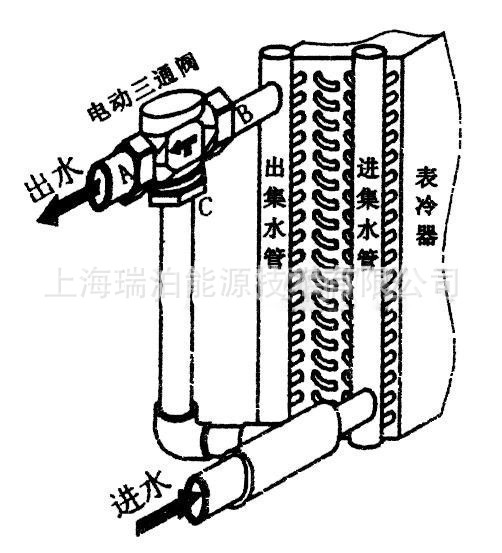

1．TDH-3500系列阀门建议安装于正向垂直位置及方便进出的地方，要留有足够的空间以便阀门移动，具体尺寸参照图一、图二及表一、表二。
2．阀门安装时，应注意水流方向应与阀体上标明的箭头方向一致，以使阀座挡住水流。
3．要特别注意防止外部材料如焊渣、螺纹毛剌、金属片、铁锈等进入水管，以免堵塞阀门。
4、管道的完螺纹与阀体的内螺纹连接时，应先用手拧入2～3扣，然后用管钳子拧紧，注意用力要适度，不要用力过猛，以免损伤阀体结构。
