价格:¥100.00/个
品牌:沪山
标准:国标
材质:碳钢
起订:1个
供应:100个
发送询价
标准 | 国标 |
材质 | 碳钢 |
工作温度 | 常温 |
公称通径 | 200 |
规格 | DHRM |
连接形式 | 法兰 |
流动方向 | 换向 |
密封形式 | 软密封型 |
驱动方式 | 电磁 |
适用介质 | 空气 |
压力环境 | 常压 |
品牌 | 上海沪山 |
型号 | DHRM电动低噪音笼式调节阀 |
加工定制 | 是 |

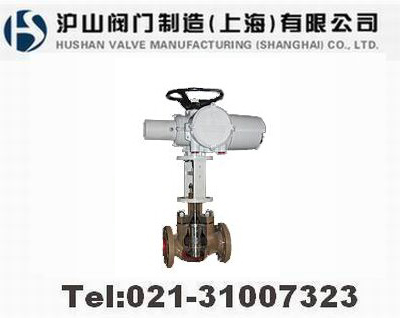

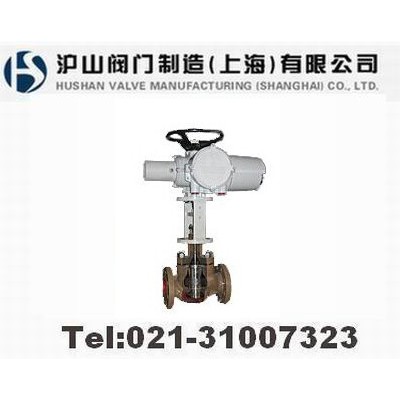

DHRM电动低噪音笼式调节阀 |
|
|
沪山阀门制造(上海)有限公司 是国内著名〖DHRM电动低噪音笼式调节阀〗制造商,也是国内大型【电动阀门】生产商之一,公司自成立以来始终围绕客户的需求并持续创新,为广大的代理商和企业客户提供解决方案,质量可靠,价格实惠,故畅销全国各地,欢迎新老客户来电,来函,我们将为您提供最优质的服务。 详细内容: DHRM电动低噪音笼式调节阀 电动调节阀概述:可以降低可压缩流体的噪音,为适应气体节流扩散与膨胀,套筒上设有许多对称小孔来降低压力降。阀芯采用压力平衡式结构。流体通道有呈S流线型,还设有一个改善套筒周围流体平衡流动的导流翼,使其压降损失小、流量大,噪音低,防气蚀,抗空化。调节阀的泄漏量符合ANSI Bl6.104标准。 产品符合GB/T4213-92、JB/T7387-94 。 DHRM低噪音笼式调节阀阀体 型 式:直通铸造球型阀 公称通径:40、50、65、80、100、150、200mm 公称压力:ANSI 125、150、300、600 JIS 10、16、20、30、40K PN1.6、4.0、6.4MPa 连接型式:法兰连接:FF、RF、RJ、LG、沟槽型、嵌入型 法兰标准:JIS B2201-1984、ANSI Bl6.5-1981、JB79-59等 焊接连接:嵌接焊SW(40~50mm) 对接焊BW(65~200mm) 材 料:铸钢(ZG230-450)、铸不锈钢(ZGlCrl8Ni9Ti、ZGlCrl8Nil2Mo2Ti、ZGOOCr18Ni12Mo2Ti)、钛等上 阀 盖:常温型(P):-5~+230℃ 伸长I型(EⅠ): +230~+566℃ 注:工作温度不准超过各种材料的允许范围。 压盖型式:螺栓压紧式 填 料:V型聚四氟乙烯填料、含浸四氟乙烯石棉填料、石棉编织填料、石墨填料 阀芯型式:金属阀座的压力平衡式阀 流量特性:线性(LV) 注:整体式和分离式套筒应根据公称通径、材料和工作温度而定。 材 料 不锈钢(1Cr18Ni9Ti、1Cr18Ni2Mo2Ti、17-4PH、9Cr18、316L)、钛和耐蚀合金等 DHRM低噪音笼式调节阀执行机构 型 式 DKZ系列电动执行机构;361L系列电子式电动执行机构;SKZ系列电子式电动执行机PSL系列电子式电动执行机构 输入信号 DKZ执行机构:Ⅱ型0~10mA·DC(输入电阻200Ω);Ⅲ型4~20mA·DC(输入电阻250Ω) 361L执行机构:4~20mA·DC或1~5V(输入电阻250Ω) SKZ执行机构:4~20mA·DC、1-5V DC PSL执行机构:4~20mA·DC 电源电压 DKZ执行机构:220V,50Hz 361L执行机构:220V,50/60Hz SKZ执行机构:单相控制220V,50Hz PSL执行机构:单相控制220V,50Hz;三相控制380V,50Hz 手动机构 DKZ执行机构:手轮;361L执行机构: 离合式;SKZ执行机构: 手轮;PSL执行机构: 手轮 阀作用型式 电关式或电开式 性 能 泄 漏 量 小于阀额定容量的0.1%,符合ANSI B16.104-1976Ⅲ级 回 差 配DKZ执行机构为1.5%;配361L执行机构为2%;配SKZ执行机构为1%;配PSL执行机构为1% 基本误差 配DKZ执行机构为±2.5%;配361L执行机构为±2%;配SKZ执行机构为±1.5%;配PSL执行机构为±1% 注:采用标准的V型聚四氟乙烯填料 可调范围 25:1 DHRM低噪音笼式调节阀Cv值行程(LV) 公称通径 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 阀座直径 | 25 | 32 | 40 | 32 | 40 | 50 | 40 | 50 | 65 | 50 | 65 | 80 | 65 | 80 | 100 | 100 | 125 | 150 | 125 | 150 | 200 | 额定Cv值 | 11 | 17 | 24 | 17 | 24 | 44 | 24 | 44 | 68 | 44 | 68 | 99 | 68 | 99 | 120 | 120 | 175 | 330 | 175 | 330 | 580 | 额定行程 | 25 | 38 | 50 | 75 |
DHRM低噪音笼式调节阀法兰距 公称通径 | A | ANSI 125FF PN1.6 ANSI 150 RF JIS 10K FF RF | JIS 16K RF | ANSI 300 RF JIS20、30K RF JIS 30K RF | ANSI 600 RF JIS 40K RF PN6.4 | JIS 16K 沟槽型 嵌入型 | JIS 20K 沟槽型 嵌入型 | JIS 30K 沟槽型 嵌入型 | JIS 40K 沟槽型 嵌入型 | 40 | 222 | 231 | 235 | 251 | 235 | 236 | 248 | 251 | 50 | 254 | 263 | 267 | 286 | 265 | 267 | 276 | 286 | 65 | 276 | 288 | 292 | 311 | 290 | 292 | 303 | 311 | 80 | 298 | 313 | 317 | 337 | 310 | 317 | 326 | 337 | 100 | 352 | 364 | 368 | 394 | 360 | 368 | 379 | 394 | 150 | 451 | 465 | 473 | 508 | 475 | 473 | 486 | 508 | 200 | 543 | 560 | 568 | 610 | 570 | 568 | 580 | 610 |
DHRM低噪音笼式调节阀允许压差 Ⅰ.配DKZ执行机构 执行机构 | 允许压差 | 公称通径 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | DKZ-310 | 68 | 68 | | | | | | DKZ-410 | | | 68 | 68 | 68 | 68 | | DKZ-510 | | | | | | | 100 |
Ⅱ.配361L执行机构 执行机构 | 允许压差 | 公称通径 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 361LSA-20 | 40 | 40 | | | | | | 361LSB-50 | | | 57 | 57 | 57 | 57 | | 361LSC-99 | | | | | | | 65 |
Ⅲ.配SKZ执行机构 执行机构 | 允许压差 | 公称通径 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | SKZ-310 | 68 | 68 | | | | | | SKZ-410 | | | 68 | 68 | 68 | 68 | | SKZ-510 | | | | | | | 100 |
Ⅳ.配PSL执行机构 执行机构 | 允许压差 | 公称通径 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | PSL202 | 71 | 54 | | | | | | PSL204 | | | 110 | 95 | 70 | 50 | | PSLL208 | | | | | | | 70 |
DHRM低噪音笼式调节阀外形尺寸 公称通径 | 执行机构 | H | C | ΦB | E | 常温型 P | 伸长Ⅰ型 EⅠ | 伸长Ⅱ型 EⅡ | 伸长Ⅲ型 EⅢ | 40 | DKZ-310 | 837 | 992 | 1117 | 1357 | 460 | 56 | 70 | 361LSA-20 | 556 | 721 | 836 | 1076 | 225 | 56 | 70 | SKZ-310 | 837 | 992 | 1117 | 1357 | 460 | 56 | 70 | PSL202 | 634 | 804 | 919 | 1184 | / | / | 70 | 50 | DKZ-310 | 837 | 1007 | 1122 | 1362 | 460 | 56 | 80 | 361LSA-20 | 556 | 726 | 841 | 1081 | 225 | 56 | 80 | SKZ-310 | 837 | 1007 | 1122 | 1362 | 460 | 56 | 80 | PSL202 | 639 | 809 | 919 | 1184 | / | / | 80 | 65 | DKZ-410 | 935 | 1115 | 1240 | 1490 | 460 | 65 | 88 | 361LSA-50 | 726 | 906 | 1031 | 1281 | 255 | 65 | 88 | SKZ-410 | 935 | 1115 | 1240 | 1490 | 460 | 65 | 88 | PSL204 | 674 | 844 | 997 | 1227 | / | / | 88 | 80 | DKZ-410 | 940 | 1125 | 1260 | 1496 | 460 | 65 | 98 | 361LSA-50 | 731 | 916 | 1051 | 1286 | 255 | 65 | 98 | SKZ-410 | 940 | 1125 | 1260 | 1496 | 460 | 65 | 98 | PSL204 | 680 | 860 | 1010 | 1231 | / | / | 98 | 100 | DKZ-410 | 970 | 1230 | 1275 | 1510 | 460 | 65 | 113 | 361LSA-50 | 761 | 1251 | 1341 | 1656 | 255 | 65 | 113 | SKZ-410 | 970 | 1230 | 1275 | 1510 | 460 | 65 | 113 | PSL204 | 707 | 907 | 1012 | 1247 | / | / | 113 | 150 | DKZ-410 | 1128 | 1388 | 1593 | 1728 | 460 | 80 | 170 | 361LSA-50 | 886 | 1146 | 1351 | 1486 | 255 | 80 | 170 | SKZ-410 | 1128 | 1388 | 1593 | 1728 | 460 | 80 | 170 | PSL208 | 828 | 1063 | 1298 | 1443 | / | / | 170 | 200 | DKZ-510 | 1310 | 1570 | 1801 | 1930 | 460 | 90 | 220 | 361LSA-99 | 1253 | 1513 | 1743 | 1873 | 310 | 90 | 220 | SKZ-510 | 1310 | 1570 | 1801 | 1930 | 460 | 90 | 220 | PSL208 | 963 | 1223 | 1453 | 1583 | / | / | 220 |
|
