价格：￥1800.00/个
标准：国标
材质：不锈钢
供应：900个
| 标准 | 国标 |
|---|---|
| 材质 | 不锈钢 |
| 工作温度 | 常温 |
| 公称通径 | 15-500（mm） |
| 规格 | DN50 |
| 连接形式 | 法兰 |
| 流动方向 | 双向 |
| 密封形式 | 硬密封型 |
| 驱动方式 | 自力式 |
| 适用介质 | 油品,水,空气 |
| 形态 | 自力式 |
| 用途 | 进水,节流,减压阀,调节 |
| 零部件及配件 | 阀体 |
| 压力环境 | 1.6-6.4 |
| 类型(通道位置) | 直通式 |
| 品牌 | 浙江军康阀门 |
| 型号 | ZZYP |
| 加工定制 | 是 |
| 通道位置 | 直通式 |
产品概述

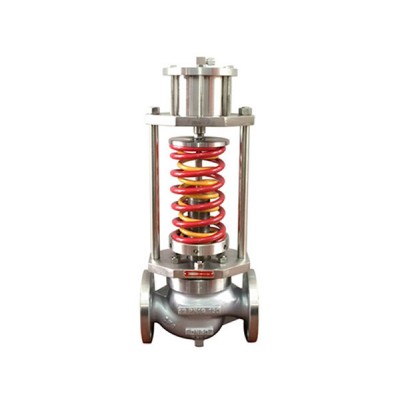

ZZYP自力式压力调节阀是一种无需外加能源，利用被控介质自身能量当动力源、引入执行膜室产生推力，控制节流元件运动达到自动调节。ZZYP调节阀具有测量、执行、控制的综合功能。可用在无气、无电的场所。广泛应用于石油、化工、电站、轻工、印染工业部门自控系统中各种设备气体、液体及蒸汽介质的减速压、稳压（用于阀后压力调节）泄压、稳压（用于阀前压力调节）的自动控制。ZZYP自力式压力调节阀系列产品执行机构有薄膜式、活塞式二种；作用型式有减压用阀后压力调节(B型)和泄压用阀前压力调节（K型）。产品公称压力等级有PN16、40、64；阀体口径范围DN20～300；泄漏量等级有II级、IV级和VI级三档；流量特性为快开；压力分段调节从15～2500Kpa。可按需要组合满足用户工况要求。
■产品特点
自力式压力调节阀（蒸汽减压阀）无需外加能源，能在无电无气的场所工作，既方便又节约了能源。
压力分段范围细且互相交叉，调节精度高。
压力设定值在运行期间可连续设定。
对阀后压力调节，阀前压力与阀后压力之比可为10：1～10：8。
橡胶膜片式检测，执行机构测精度高、动作灵敏。
采用压力平衡机构，使调节阀反应灵敏、控制精确。
■主要零件材料
| 材料代号 | C(WCB) | P(304) | R(316) | |
| 主要 | 阀体 | WCB(ZG230-450) | ZG1Cr18Ni9Ti(304) | ZG1Cr18Ni12Mo2Ti(316) |
| 阀芯,阀座 | 1Cr18Ni9Ti(304) | 1Cr18Ni9Ti(304) | 1Cr18Ni12Mo2Ti(316) | |
| 阀杆 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |
| 膜片 | 丁睛橡胶,乙丙橡胶,氯丁胶,耐油橡胶 | |||
| 膜盖 | A3,A4钢涂四氟乙烯 | |||
| 填料 | 聚四氟乙烯,柔性石墨 | |||
| 弹簧 | 60Si2Mn | |||
| 导向套 | HPb59-1 | |||
■主要技术参数和性能指标
| 公称通径DN（mm） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| 额定流量系数Kv | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 |
|
|
| |
| 额定行程（mm） | 8 | 10 | 14 | 20 | 25 | 40 | 50 | |||||
| 允许压差（MPa） | 2.5 | 2.0 | 1.6 | 1.0 | ||||||||
| 公称压力（MPa） | 1.6 4.0 6.4 | |||||||||||
| 流量特性 | 快开 | |||||||||||
| 压力调节范围（KPa） | 15～50、40～80、60～100、80～140、120～180、160～220、200～260、240～300、 | |||||||||||
| 调节精度（%） | ±5 | |||||||||||
| 工作温度℃ | 液体≤120；气体≤80；带冷凝器和散热片≤250（适用于高温工况） | |||||||||||
| 适用介质 | 执水、气体、蒸汽、低粘度介质 | |||||||||||
| 允许泄漏量 | 硬密封（L/h） | 单座≤10-4×阀额定容量（IV级）；双座、套筒≤5×10-3阀额定容量（II级 | ||||||||||
| 软密封（ml/min） | 0.15 | 0.30 | 0.45 | 0.60 | 0.90 | 1.7 | 4.0 | 6.75 | ||||
| 减压比 | 最大 | 10 | ||||||||||
| 最小 | 1.25 | |||||||||||
■外形尺寸和重量
| 公称通径(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |||
| L | PN16、40 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | ||
| PN64 | 230 | 230 | 260 | 260 | 300 | 340 | 380 | 430 | 500 | 550 | 650 | |||
| B | 383 | 512 | 603 | 862 | 1023 | 1380 | 1800 | |||||||
| H | 压力 | 15～140 | 475 | 520 | 540 | 710 | 780 | 840 | 880 | 915 | ||||
| 130～300 | 455 | 500 | 520 | 690 | 760 | 800 | 870 | 880 | ||||||
| 280～500 | 450 | 490 | 510 | 680 | 750 | 790 | 860 | 870 | ||||||
| 480～1000 | 445 | 480 | 670 | 740 | 780 | 850 | 860 | |||||||
| 600～1500 | 445 | 570 | 600 | 820 | 890 | 950 | 1000 | |||||||
| 1000～2500 | 445 | 570 | 600 | 820 | 890 | 950 | 1000 | |||||||
| A | 压力 | 15～140 | φ280 | φ308 | ||||||||||
| 130～300 | φ230 | |||||||||||||
| 280～1000 | φ176 | φ194 | φ280 | |||||||||||
| 600～2500 | φ85 | φ96 | ||||||||||||
| 导压管接口螺纹 | M16×15 | |||||||||||||
