价格：￥1610.00/件
加工定制：是
材质：塑料
起订：1件
供应：100件
发送询价
| 加工定制 | 是 |
|---|---|
| 材质 | 塑料 |
| 连接形式 | 法兰 |
| 公称通径 | 20（mm） |
| 适用介质 | 水,蒸汽,油品 |
| 压力环境 | 1.6-6.4 |
| 工作温度 | 高温 |
| 流动方向 | 单向 |
| 驱动方式 | 手动 |
| 零部件及配件 | 阀体 |
| 形态 | 球式 |
| 类型(通道位置) | 直通式 |
| 标准 | 国标 |
| 密封形式 | 硬密封型 |
| 品牌 | 上明 |
| 型号 | ZRSP（N） |

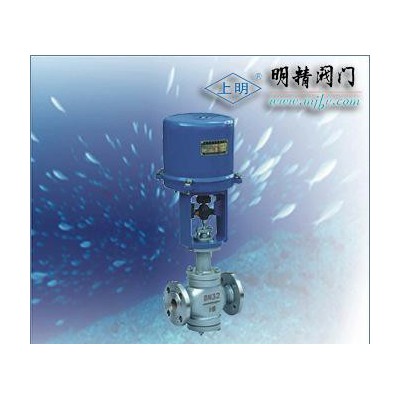

一、产品[电子式电动单（双）座调节阀]的详细资料：
产品型号：ZRSP（N）型
产品名称：电子式电动单（双）座调节阀
产品特点：上明牌ZRSP（N）型电子式电动单（双）座调节阀是由3810L系列电子式电动执行机构和单、双座阀组成，电动执行机构内有伺服系统，无须另配伺服放大器，电子式控制单元被设计成匣子形式，并用树脂浇铸，驱动量反馈检测采用高性能导电塑料电位器，是具有1/250分辨能力的高可靠性产品，连线极为简单，只需配DC4~20mA或DC1~5V输入信号及220AC单相电源即可控制运转，明精调节机构阀芯是采用顶导向，单座式适用于对泄漏要求严格，阀前后压差低及有一定粘度和含纤维介质的场合，双座式调节机构具有不平衡力小，允许压差大，流通能力大等待点，适用于泄漏量要求不严格的场合。
二、主要技术参数和性能：
| 公称通径DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 座直径dn(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 额定流量系数Kv | 单座 | 5.0 | 8 | 12 | 20 | 32 | 50 | 80 | 120 | 200 | 280 | 450 | ||
| 双座 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1600 | ||
| 行程mm | 10 | 16 | 25 | 40 | 60 | 100 | 100 | |||||||
| 允许压差△MPa | ≤公称压力 | |||||||||||||
| 基本误差% | ±2.5 | |||||||||||||
| 回差% | 2.5 | |||||||||||||
| 死区% | 1.0 | |||||||||||||
| 始终点偏差% | ±2.5 | |||||||||||||
| 额定行程偏差% | 2.5 | |||||||||||||
| 允许泄漏量Q | Kv值的0.01% 按GB4213－84标准 | |||||||||||||
| 可调范围 | 50:1 | |||||||||||||
| 配电动执行器型号 | PSL | PSL201 | PSL202 | PSL204 | PSL208 | PSL312 | PSL320 | |||||||
| 3810L | 381LSA－08 | 381LSA－20 | 381LSB－30 | 381LSB－50 | 381LSC－65 | 381LSC—160 | ||||||||
| 公称压力介质温度阀体材料 | 1.6MPa | 常温－20℃~+200℃ 铸铁HT200 | ||||||||||||
| 4.0MPa | 常温－20℃~+200℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti | |||||||||||||
| 中温－40℃~+450℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti | ||||||||||||||
| 6.4MPa | 常温－20℃~+200℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti | |||||||||||||
| 中温－40℃~+450℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti | ||||||||||||||
三、上明牌ZRSP（N）型电子式电动双座调节阀尺寸：
| 公称通径（DN） | L | D | 单座式 | 双座式 | ||||||
| PN（MPa） | H1 | H | H1 | H | ||||||
| 1.6 | 4.0 | 6.4 | 常温 | 中温 | 常温 | 中温 | ||||
| G3/4 | 75 | 75 | 225 | 32 | 495 | 574 | ||||
| 20 | 180 | 185 | 190 | 225 | 95 | 577 | 747 | |||
| 25 | 185 | 190 | 205 | 225 | 112 | 672 | 822 | 117 | 682 | 832 |
| 32 | 200 | 210 | 220 | 225 | 118 | 682 | 832 | 120 | 687 | 837 |
| 40 | 220 | 230 | 240 | 255 | 129 | 830 | 972 | 139 | 850 | 990 |
| 50 | 250 | 255 | 265 | 255 | 144 | 860 | 1000 | 144 | 860 | 1000 |
| 65 | 275 | 285 | 295 | 255 | 178 | 964 | 1124 | 188 | 989 | 1144 |
| 80 | 305 | 310 | 325 | 255 | 191 | 989 | 1149 | 208 | 1019 | 1184 |
| 100 | 350 | 355 | 370 | 255 | 195 | 1099 | 1159 | 220 | 1044 | 1204 |
| 125 | 410 | 425 | 440 | 255 | 245 | 1287 | 1459 | 270 | 1332 | 1547 |
| 150 | 450 | 460 | 475 | 310 | 255 | 1302 | 1517 | 280 | 1352 | 1565 |
| 200 | 550 | 560 | 570 | 310 | 290 | 1382 | 1557 | 320 | 1437 | 1652 |
| 250 | 670 | 740 | 750 | 310 | 440 | 1729 | 2004 | |||
| 300 | 770 | 805 | 310 | 502 | 1764 | 2039 | ||||
四、型号编制说明：
| Z | D | S | P | 40 | P | G |
| 自控阀门 | 执行机构类型： | 位移特征： | 阀门结构： | 公称压力： | 阀体材质： | 温度类型： |
| 上明牌 | D：表示PS系列 | S：表示直行程 | P：表示单座 | 16：表示1.6MP | C：表示碳钢 | G：表示中温型 常温省略 |
| R：表示810系列 | N：表示双座 | 40： 表示4.0MP | P：表示不锈钢铸铁省略 | |||
| H：表示DKZ系列 | 64：表示6.4MP | |||||
| C：表示ZAZ系列 |
订货须知：
一、①ZRSP（N）型电子式电动双座调节阀产品名称与型号②ZRSP（N）型电子式电动双座调节阀口径③ZRSP（N）型电子式电动双座调节阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定明精公司的ZRSP（N）型电子式电动双座调节阀型号，请按ZRSP（N）型电子式电动双座调节阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的明精阀门专家为您审核把关。
