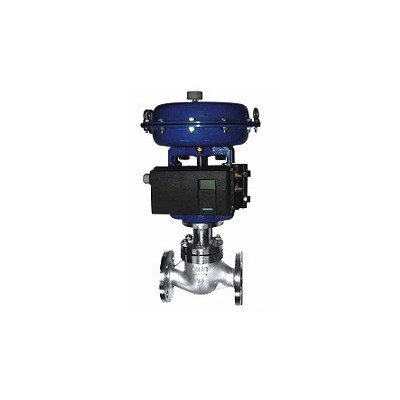

供应上海诺田气动调节阀图1

供应上海诺田气动调节阀

2021-11-21 21:5410730询价

价格:面议

材质:碳钢

工作温度:常温

起订:1

发送询价
材质 碳钢
工作温度 常温
公称通径 DN20-200
连接形式 法兰
驱动方式 气动
压力环境 常压
类型(通道位置) 二通式
品牌 上海诺田
型号 ZJHP
加工定制

ZJHP精小型气动薄膜单座调节阀,由气动薄膜多弹簧执行机构和精小型单座阀组成。多弹簧执行机构高度低、重量轻、装备简便,精小型阀体结构紧凑、流道通畅,具有较大的流量系数。
适用于对泄露量要求严格、阀前后压差低及有一定粘度和含少量纤维介质的场合。技术参数和性能阀体
型式直通单座铸造球型阀
公称通径20、25、32、40、50、65、80、100、125、150、200mm
公称压力PN1.6、4.0、6.4MPa
法兰标准JB/T79.1-94、79.2-94等
材料铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti)等
上阀盖标准型-17~+230℃、散热型+230~+450℃、低温型-60~-196℃、波纹管密封型-40~+350℃
压盖型式螺栓压紧式
填料V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
结构形式(详见图1~图5)
阀内组件
阀芯型式单座柱塞型阀芯
流量特性等百分比特性和线性特性
材料不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等。
执行机构
