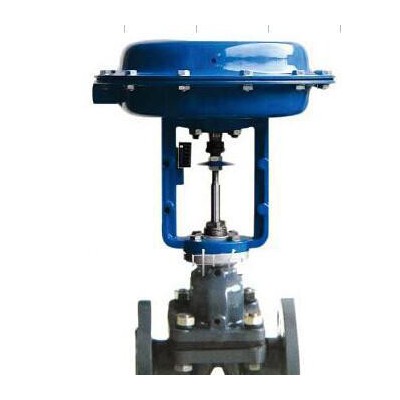

派沃尔(TP)气动衬氟隔膜调节阀图1

派沃尔(TP)气动衬氟隔膜调节阀

2021-11-21 21:497280询价

价格:¥2400.00/套

品牌:派沃尔、美国博雷、德国盖米、ASCO

标准:国标

材质:不锈钢

起订:1套

供应:10000套

发送询价
标准 国标
材质 不锈钢
工作温度 -30~150

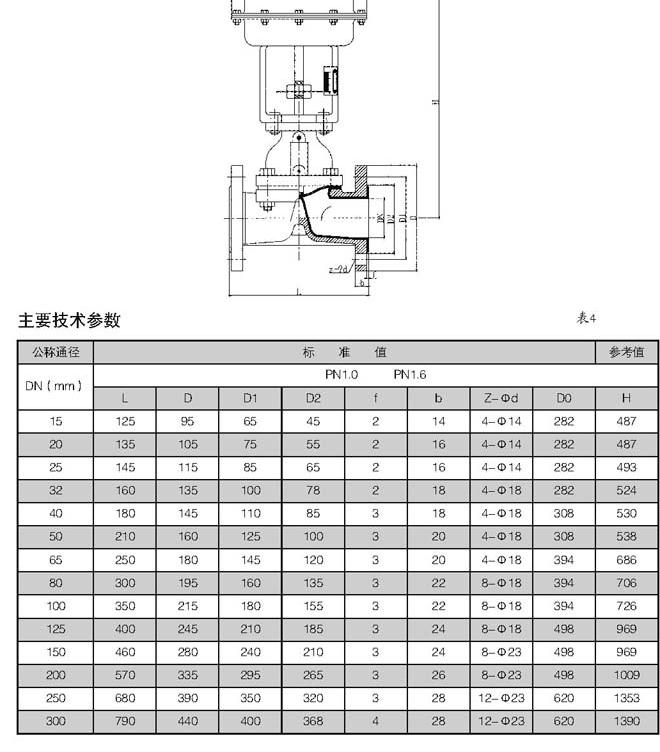

公称通径 DN15-250(mm)
连接形式 法兰
流动方向 单向
密封形式 软密封型
驱动方式 气动
适用介质 水,各种高腐蚀化学介质
形态 隔膜式
零部件及配件 执行器
压力环境 PN0.6、1.0、1.6、2.5
类型(通道位置) 直通式
品牌 派沃尔(TP)
型号 PWOY
加工定制

加工定制:否材质:不锈钢
连接形式:法兰公称通径:DN15-250(mm)
适用介质:各种高腐蚀化学介质压力环境:PN0.6、1.0、1.6、2.5
工作温度:-30~150流动方向:单向
驱动方式:气动零部件及配件:执行器
形态:隔膜式类型(通道位置):直通式

派沃尔(T&P)PowerValve


产品图片

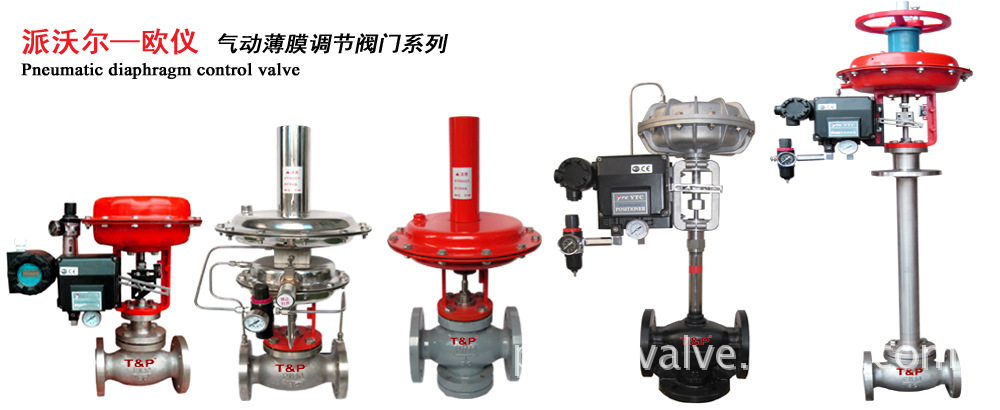

6气动薄膜调节阀 拷贝

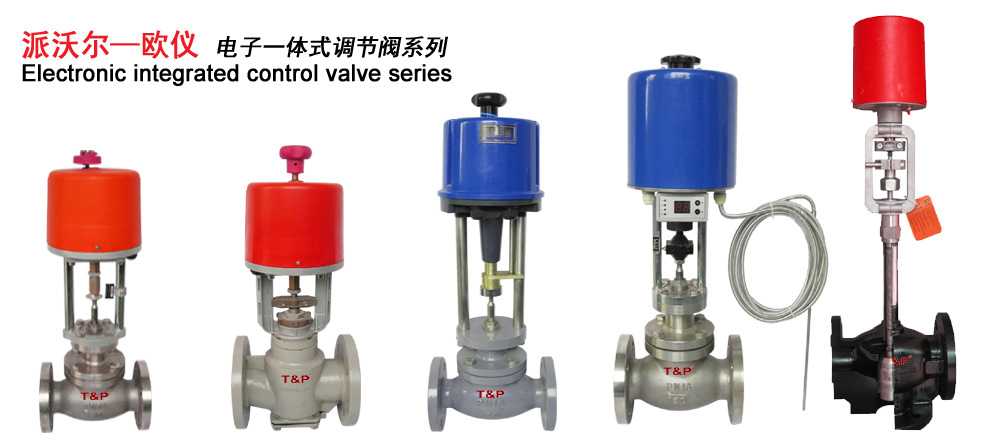

6-调节阀电子式 拷贝


产品说明

产品概述:

    精小型气动薄膜隔膜调节阀隔膜阀和气动执行机构两部分组成,它以压缩空气为动力,实与对工艺管道中流体介质流量的调节。
    由于在结构上采用带有耐腐蚀衬里的阀体和耐腐蚀的隔膜、无填料函结构、节流元件为弹性隔膜、阀体流道平滑,故气动薄膜隔膜阀具有阻力小、流量大、无外漏和方便可靠、防火防爆等优点,广泛适用于工业自动化系统中的强酸、强碱、强腐蚀、高粘度、含颗粒、带纤维以及有毒和不允许污染的介质的流量调节。

结构特征:

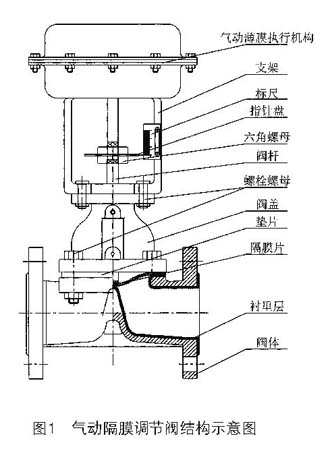

    调节阀是由气动薄膜执行机构与调节机构二部分组成,其结构与原理见图。隔膜阀与被调介质直接接触,由于隔膜的运动,改变了与阀体截面间的流通面积,从而调节介质的流量。
