价格：￥0.00/台
标准：国标
材质：铸钢
起订：1台
供应：100台
| 标准 | 国标 |
|---|---|
| 材质 | 铸钢 |
| 工作温度 | 常温 |
| 公称通径 | DN15-DN300 |
| 连接形式 | 法兰 |
| 流动方向 | 双向 |
| 密封形式 | 硬密封型 |
| 驱动方式 | 电子 |
| 适用介质 | 水 |
| 形态 | 柱塞式 |
| 零部件及配件 | 执行器 |
| 压力环境 | 常压 |
| 类型(通道位置) | 二通式 |
| 品牌 | 川仪 |
| 型号 | ZDLM-16C |

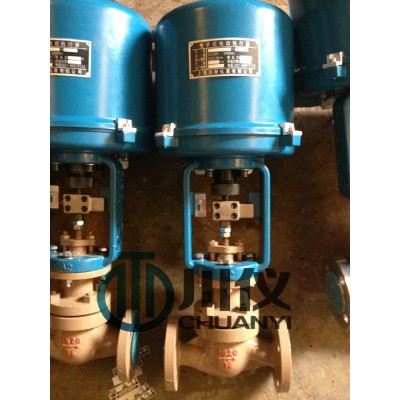

ZDLM电动调节阀
■ 概述
电子式电动套筒调节阀，由3810L型(或PSL系列)直行程电子式电动执行机构和精小型套筒阀组成。内含饲服功能，接受统一的4-20mA 或1-5V·DC的标准信号，将电流信号转变成相对应的直线位移，自动地控制调节阀开度，达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。
主要特点如下：
1、采用平衡型阀芯，不平衡力下，允许压差大，操作稳定。
2、阀芯导向面大，可改善由涡流和冲击引起的振荡。
3、比普通的单、双座调节阀噪声降低10dB左右。
4、结构简单，装拆维修方便。
技术参数和性能
■ 阀体
| 型 式 | 直通铸造球型阀 |
| 公称通径 | 25、32、40、50、65、80、100、125、150、200、250、300mm |
| 公称压力 | PN1.6、4.0、6.4MPa |
| 法兰标准 | JB/T79.1-94、79.2-94等 |
| 材 料 | 铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等 |
| 上 阀 盖 | 标准型-17～+230℃、散热型+230～+450℃、低温型-60～-196℃、波纹管密封型-40～+350℃ |
| 压盖型式 | 螺栓压紧式 |
| 填 料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 |
■ 阀内组件
| 阀芯型式 | 压力平衡式阀芯 |
| 流量特性 | 等百分比特性和线性特性 |
| 材料 | 不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、 不锈钢堆焊司太莱合金、钛和耐腐蚀合金等。 |
■ 执行机构
| 型 号 | 381LSA-08 | 381LSA-20 | 381LSB-30 | 381LSB-50 | 381LSC-65 | 381LSC-99 | 381LSC-160 |
| 隔爆型号 | 381LXA-08 | 381LXA-20 | 381LXB-30 | 381LXB-50 | 381LXC-65 | 381LXC-99 | 381LXC-160 |
| 输出力推(N) | 800 | 2000 | 3000 | 5000 | 6500 | 10000 | 16000 |
| 最大行程L(mm) | 30 | 60 | 100 | ||||
| 工作速度(mm /s) | 4.2 | 2.1 | 3.5 | 1.7 | 2.8 | 2.1 | 1.0 |
| 主要技术参数 | 电源电压：220V/50Hz 输入信号：4-20mA或1-5V·DC 输出信号：4-20mA·DC | ||||||
| 防护等级：相当IP55 隔爆标志：ExdⅡBT4 手操功能：手柄 | |||||||
| 环境温度：-25～+70℃ 环境湿度：≤95% | |||||||
■ 阀作用型式
电关式(B)；电开式(K)
■ 性能
| 项 目 | 技术指标 | ||
| 基本误差% | ±2.5 | ||
| 回 差% | ≤2.5 | ||
| 死 区% | ≤1.0 | ||
| 始终点偏差% | 气开 | 始点 | ±2.5 |
| 终点 | ±2.5 | ||
| 气关 | 始点 | ±2.5 | |
| 终点 | ±2.5 | ||
| 额定行程偏差% | ≤2.5 | ||
| 泄露量l/h | 0.01%×阀额定容量 | ||
| 可调范围R | 30：1 | ||
■ 额定流量系数Kv、额定行程、配用执行机构型号、允许压差
| 公称通径DN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 阀座通径mm | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 额定流量系数kv | 直线 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 630 | 1000 | 1600 |
| 等百分比 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 360 | 570 | 900 | 1440 | |
| 额定行程L(mm) | 16 | 25 | 40 | 60 | 100 | ||||||||
| 配用执行机构型号 | 381LS/XA-20 | 381LS/XB-30 | 381LS/XB-50 | 381LS/XC-65 | 381LS/XC-99 | ||||||||
| 允许压差（MPa） | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 2.6 | 3.2 | |
注：对于波纹管密封调节阀，最大允许压差为1.0MPa，表中数值若小于1.0 MPa则不变，若大于1.0MPa则取1.0 MPa。
■ 外形尺寸
| 公称通径DN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| L | PN16/40 | 184 | 220 | 222 | 254 | 276 | 298 | 352 | 410 | 451 | 600 |
| PN64/100 | 210 | 251 | 251 | 286 | 311 | 337 | 394 | 457 | 508 | 650 | |
| D | 225 | 225 | 225 | 225 | 255 | 255 | 255 | 310 | 310 | 310 | |
| R | 177 | 177 | 177 | 177 | 177 | 177 | 177 | 226 | 226 | 226 | |
| H1 | PN16/40 | 128 | 152 | 152 | 160 | 205 | 205 | 208 | 273 | 330 | 364 |
| PN64/100 | 140 | 160 | 160 | 180 | 210 | 210 | 220 | 290 | 340 | 370 | |
| H3 | PN16/40 | 144 | 172 | 170 | 180 | 232 | 232 | 235 | 300 | 357 | 391 |
| PN64/100 | 156 | 180 | 180 | 200 | 237 | 237 | 247 | 317 | 367 | 397 | |
| H2 | 373 | 495 | 495 | 495 | 700 | 700 | 700 | 725 | 725 | 725 | |
| H4 | 459 | 459 | 459 | 459 | 520 | 520 | 520 | 570 | 570 | 570 | |
| H5 | PN16/40 | 58 | 68 | 73 | 80 | 90 | 98 | 108 | 123 | 140 | 168 |
| PN64/100 | 68 | 75 | 83 | 88 | 100 | 105 | 125 | 148 | 170 | 203 | |
| 重量(kg) | PN16/40 | 12 | 15 | 17 | 18 | 34 | 46 | 54 | 76 | 79 | 100 |
| PN64/100 | 16 | 19 | 26 | 27 | 43 | 69 | 85 | 120 | 125 | 150 | |
