价格：面议
品牌：上海上业阀门
材质：碳钢
连接形式：法兰
| 材质 | 碳钢 |
|---|---|
| 连接形式 | 法兰 |
| 品牌 | 上业 |
| 型号 | HCBE |
产品概述

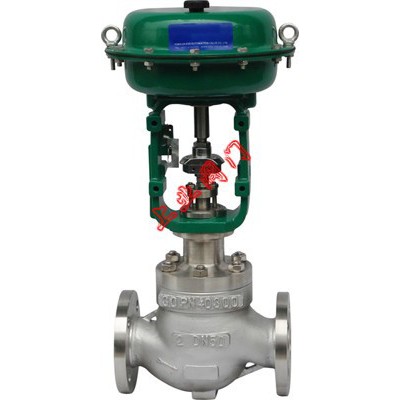

HCBE笼式调节阀是压力平衡式调节阀，阀内件采用套筒导向的先导式阀芯，它主要利用流体的压力实现阀芯快速动作，操作力小。另外，密封型式采用单座密封，流量特性曲线精度高，符合IEC534-2标准。调节阀动态稳定性好、噪音低、防空化，适宜控制各种温度的高压差流体。配用LHA多弹簧薄膜执行机构或电动执行机构，其结构紧凑、输出力大。产品符合GB/T4213-92。
阀体
型式：直通铸造球型阀
公称通径：100、150、200mm
公称压力：ANSI 125、150、300、600 JIS 10、16、20、30、40K
PN1.6、4.0、6.4MPa
连接型式：法兰连接：FF、RF、RJ、LG、沟槽型、嵌入型
法兰标准：JIS B2201-1984、ANSI B16.5-1981、GB/T9112～9124-2000等
焊接连接：嵌接焊SW（40～50mm）
材料：铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti）、钛等
上阀盖：常温型（P）：-17～+230℃
伸长Ⅰ型（E1）：-45～-17℃ +230～+566℃
伸长Ⅱ型（E2I）：-100～-45℃
伸长Ⅱ型（E2W）：-196～-100℃
注:工作温度不准超过各种材料的允许范围。
压盖型式：螺栓压紧式
填料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料
阀内组件
阀芯型式：柱塞型压力平衡式阀芯
流量特性：高容量流量特性,参考图
金属阀座:等百分比特性（%）和线性特性（L）
软阀座:等百分比特性（%）和线性特性（L），高精度流量特性,参考图
金属阀座:等百分比特性（%）和线性特性（L）
软阀座:等百分比特性（%）和线性特性（L）
注：1、整体式和分离式套筒应根据公称通径、材料和工作温度而定。2、软阀座的工作温度和压差范围，请参考图3
材料：不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等
执行机构
型式：LHA多弹簧式薄膜执行机构
膜片材料：乙丙橡胶夹尼龙布
弹簧范围：20～100kPa、80～240kPa
供气压力：140、160、280、350kPa
气源接口：Rc1/4
环境温度：-30～+70℃
阀作用型式：气-开式或气-关式
附件：定位器、手轮机构、气动阀位传送器等。
性能
泄漏量：金属阀座：小于阀额定容量的0.01%，符合ANSI B16.104-1976IV级
回差：带定位器：小于全行程的1%，不带定位器：小于全行程的3%（LHA1型小于全行程的5%）
基本误差：带定位器：小于全行程的±1%，不带定位器：小于全行程的±5%
注：采用标准的V型聚四氟乙烯填料
可调范围：50：1（0.25≤Cv≤14）或30：1（CV≤0.16）
Cv值和行程
A、高容量套筒
| 公称通径（mm） | 100 | 150 | 200 | |
| 阀座直径（mm） | 100 | 150 | 200 | |
| 额定Cv值 | 等百分比特性 | 220 | 420 | 820 |
| 线性特性 | 240 | 435 | 850 | |
额定行程（mm） | 38 | 50 | 75 | |
B、高精度特性套筒和普通流量特性套筒
| 公称通径（mm） | 100 | 125 | 150 | 200 | 250 | 300 | ||||||||||||
| 阀座直径（mm） | 65 | 80 | 100 | 80 | 100 | 125 | 100 | 125 | 150 | 125 | 150 | 200 | 150 | 200 | 250 | 150 | 250 | 300 |
| 额定Cv值 | 68 | 99 | 175 | 99 | 175 | 275 | 175 | 275 | 360 | 275 | 360 | 650 | 395 | 640 | 1000 | 640 | 1000 | 1440 |
| 额定行程（mm） | 38 | 50 | 75 | 100 | ||||||||||||||
流量特性
高精度流量特性曲线图
备注：1、17-4PH不锈钢（SCS24）不需堆焊。 |
允许压差
A.气—关式阀
| 执行机构 | 供气压力（KPa） | 弹簧范围（KPa） | 定位器 | 允许压差 | |||||
| 公称通径（mm） | |||||||||
| 100 | 125 | 150 | 200 | 250 | 300 | ||||
| LHA3D | 140 | 20～100 | 有或无 | 18 | 14 | 10 | - | - | - |
| 160 | 20～100 | 有 | 43 | 37 | 32 | - | - | - | |
| 350 | 80～240 | 有 | 60 | 60 | 60 | - | - | - | |
| LHA4D | 140 | 20～100 | 有或无 |  | 18 | - | - | ||
| 160 | 20～100 | 有 | 43 | - | - | ||||
| 350 | 80～240 | 有 | 60 | - | - | ||||
| LHA5D | 140 | 20～100 | 有或无 | 14 | 10 | ||||
| 160 | 20～100 | 有 | 37 | 32 | |||||
| 280 | 20～100 | 有 | 60 | 60 | |||||
B.气—开式阀
| 执行机构 | 供气压力（KPa） | 弹簧范围（KPa） | 定位器 | 允许压差 | |||||
| 公称通径（mm） | |||||||||
| 100 | 125 | 150 | 200 | 250 | 300 | ||||
| LHA3R | 140 | 20～100 | 有或无 | 18 | 14 | 10 | |||
| 280 | 80～240 | 有 | 60 | 60 | 54 | ||||
| LHA4R | 140 | 20～100 | 有或无 |  | 18 | ||||
| 280 | 80～240 | 有 | 60 | ||||||
| LHA5R | 140 | 20～100 | 有或无 | 14 | 10 | ||||
| 280 | 80～240 | 有 | 60 | 60 | |||||
