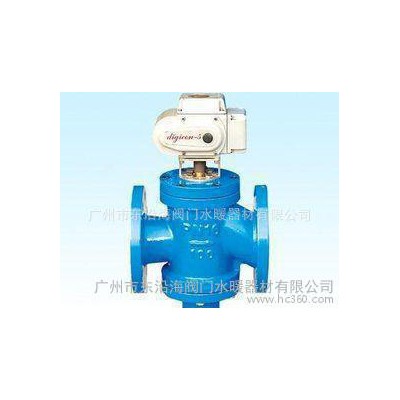

东沿海动态平衡电动调节阀图1

东沿海动态平衡电动调节阀

2021-11-21 21:3910520询价

价格:¥2550.00/个

加工定制:否

材质:球墨铸铁

供应:10000个

发送询价
加工定制
材质 球墨铸铁
连接形式 法兰
公称通径 40-150(mm)
适用介质
压力环境 常压
工作温度 常温
流动方向 单向
驱动方式 水力控制
零部件及配件 配件
形态 隔膜式
类型(通道位置) 直通式
标准 国标
密封形式 软密封型
规格 40,50,65,80,100,125,150
品牌 东沿海
型号 LDEDRV-D

undefined

undefined



动态平衡电动调节阀产品概述:

    我公司(上海立盾)生产的动态平衡电动调节阀是区别于传统的电动调节阀的新一代产品,是动态平衡与电动调节一体化的产品。
如下图所示,在系统负荷波动较大的变流量系统中,当系统压力变化时,动态平衡电动调节阀二端的压差(P1-P3)也随之变化:
⑴、当进口压力P1升高时,(P1-P2)增大,这时电动阀阀芯向上运动,使P1、P2间开度减少,阀芯压力P2降低;当进口压力P1降低时,(P1-P2)减小,这时电动阀阀芯向下运动,使P1、P2间开度增大,阀芯压力P2升高。因此,无论系统的压力怎样变化,通过电动阀阀芯的调节作用,P2、P3间的压差始终保持不变。因此这种动阀的抗干扰能力强,具有动态平衡的功能;
⑵、当直行程电动执行器接受控制信号使阀轴延A—B向上下运动(或角行程电动执行器接受控制信号使阀轴延R向旋转)时,P2、P3间的开度也随之变化。由于不管系统压差(P1-P3)如何变化,P2、P3间的压差(P2-P3)始终不变,因此对应于任一开度位置,其输送的水流量都是一定的,并且电动调节阀实际的流量特性曲线与其理想的流量特性曲线是一致的,没有偏离。因此这种电动调节阀较传统的电动调节阀具有更好的调节特性。

材质:

阀体

球墨铸铁

电动执行器外壳

铝合金

阀套

不锈钢

阀芯

黄铜

动态平衡电动调节阀技术参数:

产品型号

阀门形式

规格

压差范围
(KPa)

流量范围
(m0/h)

工作
压力

流量
误差

流体
温度

D-EDRV1

二通

DN25

30-300

0.2-2.9

PN16

5%

0-100℃

D-EDRV2

DN32

30-300

0.5-4-7

D-EDRV3

DN40

30-300

1-7-7

D-EDRV4

DN50

30-300

2-12.1

D-EDRV8

DN65

30-300

3-20.4

D-EDRV9

DN80

30-300

5-30.8

D-EDRV10

DN1OO

30-300

10-45.3

D-EDRV11

DN125

30-300

15-70-7

D-EDRV12

DN150

30-300

20-101.8

D-EDRV13

DN200

33-300

5.0-360

D-EDRV14

DN250

22-210

4.O-460

动态平衡电动调节阀尺寸:

产品型号

阀门形式

规格

外形及安装尺寸 (mm)

L

H1

H2

D(φ)法兰

G螺纹

D-EDRV1

二通

丝口

DN25

160

265

70

G1

D-EDRV2

DN32

180

275

70

G1-1/4

D-EDRV3

DN40

300

290

90

G1-1/2

D-EDRV4

DN50

300

290

90

G2

D-EDRV5

二通

法兰

DN32

160

220

70

1OO

D-EDRV6

DN40

200

235

110

110

D-EDRV7

DN50

215

230

115

125

D-EDRV8

DN65

230

238

120

145

D-EDRV9

DN80

275

275

146

160

D-EDRV10

DNl00

290

295

165

180

D-EDRV11

DNl25

315

307

208

21O

D-EDRV12

DNl50

350

326

205

240

D-EDRV13

DN200

430

715

295

295

D-EDRV14

DN250

520

740

345

355

动态平衡电动调节阀接线图:
