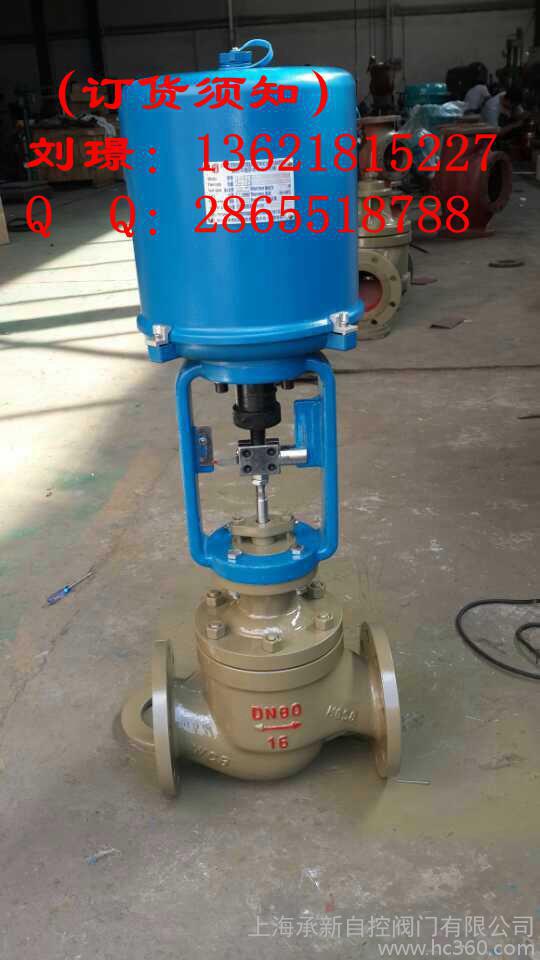

ZDLP电动调节阀ZDLP-40C DN80图1

ZDLP电动调节阀ZDLP-40C DN80

2021-11-21 21:3710380询价

价格:面议

标准:国标

材质:碳钢

起订:1

供应:1000

发送询价
标准 国标
材质 碳钢
工作温度 常温
公称通径 80
规格 80
连接形式 法兰
流动方向 单向
密封形式 软密封型
驱动方式 电子
适用介质 水,蒸汽,油品
形态 柱塞式
零部件及配件 阀体
压力环境 常压
类型(通道位置) 二通式
品牌 承新
型号 ZDLP-40C DN80
加工定制

ZDLP电动调节阀ZDLP-40C DN80;(订货须知)刘璟:13621815227;;工作QQ:2412585899.。。




产品概述ZDLP型电子式电动单座调节阀,是由直行程全电子式电动执行机构和顶导向式直通低流阻单座阀组成.具有结构紧凑,重量轻,动作灵敏,流体通道呈S流线型,压降损失小,阀容量大,流量特性精确,直接接受调节仪表输入的(4-20mA DC 0-10mA DC或1-5V DC)等控制信号及单相电源即可控制运转,实现对工艺管路流体介质的自动调节控制,广泛应用于精确控气体,液体,蒸汽等介质的工艺参数如压力,流量,温度,液位等参数保持在给定值.是符合IEC标准的新一代通用调节阀产品.结构特点1.ZDLP型电子式电动单座调节阀是自动化控制系统中仪表的执行单元,以AC220V电源电压作动力,接受来自DCS,PLC系统或调节仪表,操作器等输入的(4-20mA,0-10mA或1-5VDC)电流信号或电压信号,即可控制运转,采用381L或PSL型等全电子式电动执行器,具有机内伺服操作和开度信号位置反馈,位置指示,手动操作等功能,机电一体化的结构设计,功能强,性能可靠,连线简单,调节精度高,以直行程输出的推力改变阀门开度位移,达到对流体介质的工艺参数精确调节控制2.ZDLP型电子式电动单座调节阀按作用模式可分;正作用:电闭式-常开型(当电信号增大时阀位向下位移),《B型》反作用:电开式-常闭型(当电信号增大时阀位向上位移),《K型》3.ZDLP型电子式电动单座调节阀为直通单座铸造球形阀,单座柱塞型阀芯,适用于泄漏量要求严格,且阀前阀后压差不大及介质有一定粘度或含有纤维杂质的工况.4.直通低流阻单座为无底盖顶导向结构,它只有一个阀座和一个柱塞形阀芯具有密闭性能好,泄漏量小,动作灵敏,流体通道呈S流线型,压降损失小,阀容量大,流量特性精确,可调比大,阀芯导向部分的导向面积大,具有抗振性能强等特点,适用于对介质泄漏量及调节精度有严格要求的场合,但由于阀结构上的原因,阀杆上的不平衡力较大,尤其在公称通径大的工况下更为明显,因而该阀只适合于工作压差较小的场合.5.通过改变阀芯形状的设计;不同的阀芯形状会得到不同流量特性值:等百分比(对数)性,直线性,快开特性.6.根据使用工况要求,阀芯可设计制做成;软质密封结构(适用于-20~+120℃温度范围内要求严密闭性的酸碱类,气体类等介质).本系列产品广泛应用于化工,石油,冶金,电站,轻纺,造纸和制药等工业生产过程的自动化调节和远程控制.有标准常温型,高温散热型,低温伸长型,波纹管密封型,夹套保温型等品种.产品压力等级有PN1.6 4.0 6.4MPa;公称通径DN15~200mm;最小阀芯DN6mm.适用流体温度有-100~+550℃.


项目指标值
基本误差%381L ±1.5; PSL±1.0
回差%381L ±1.5; PSL±1.0
死区%1.0
始终点偏差%电开始点±2.5
终点±2.5
电关始点±2.5
终点±2.5
可调范围50:1
额定行程偏差%2.5
 允许压差 MPa
公称通径(mm)20253240506580100125150200250300
阀座直径(mm)10121520253240506580100125150200250300
执行机构允许压差△P(MPa)
配PSLPSL2026.46.46.44.903.141.921.230.78
PSL204     4.312.761.761.040.690.44
PSL208        1.861.230.780.500.350.20
PSL320           1.260.870.490.320.22
配361L381LSA-206.46.46.44.903.141.921.230.78
381LSB-50     4.793.061.961.160.760.49
381LSC-65        1.510.990.640.410.28
381LSC-99           0.630.440.250.160.11
 执行机构主要技术参数
型号输出推力N速度mm/s最大行程(mm)型号输出推力N速度mm/s最大行程(mm
381LSA-08
381LXA-08
800
800
4.2
4.2
30PSL20110000.4/1.250
381LSA-20
381LXA-20
2000
2000
2.1
2.1
30PSL20220000.4/1.250
381LSB-30
381LXB-30
3000
3000
3.5
3.5
60PSL20445000.4/1.250
381LSB-50
381LXB-50
5000
5000
1.7
1.7
60PSL20880001.050
381LSC-6565002.8100PSL210100001.050
381LSC-99100002.0100PSL312120001.065
381LSC-160160001.0100PSL325250001.0100
(信号线用屏蔽线) 防护等级:相当IP55 隔爆标志:ExdⅡBT4 带手柄(信号线用屏蔽线) 防护等级:IP65 带手轮
 主要零件材料及适用温度,介质
材料代号C(WCB)P(304)R(316)
 主要零件阀体,阀盖WCB(ZG230-450)ZG1Cr18Ni9Ti(304)ZG1Cr18Ni12Mo2Ti(316)
阀芯,阀座1Cr18Ni9Ti(304)或司钛莱合金堆焊1Cr18Ni9Ti(304)或司钛莱合金堆焊1Cr18Ni12Mo2Ti(316)或司钛莱合金堆焊
阀杆2Cr131Cr18Ni9Ti1Cr18Ni12Mo2Ti
填料V型聚四氟乙烯(F4),柔性石墨,不锈钢波纹管
垫片增强聚四氟乙烯(F4) ,不锈钢垫片,金属石墨缠绕垫片
推杆,衬套2Cr13
 适用工况适用介质水蒸汽油品类气液体硝酸碱类腐蚀性气液体醋酸类等腐蚀性气液体
常温型-30~+250 F4:≤200℃-40~+250 F4:≤200℃-40~+250℃ F4:≤200℃
高温型-30~+450℃-40~+500℃-40~+500℃
低温型 -40~-60℃, -60~-100℃
