价格：￥0.00/个
标准：国标
材质：碳钢
起订：1个
供应：1000个
| 标准 | 国标 |
|---|---|
| 材质 | 碳钢 |
| 工作温度 | 常温 |
| 公称通径 | 10-300 |
| 规格 | DN20,DN25,DN50,DN80,DN100,DN150 |
| 连接形式 | 法兰 |
| 流动方向 | 双向 |
| 密封形式 | 软密封型 |
| 驱动方式 | 气动 |
| 适用介质 | 水,蒸汽,油品,弱酸碱介质,氨气,氮气,氢气,液化气,空气 |
| 形态 | 隔膜式 |
| 用途 | 流量控制,调压,调节,温控,节流,进水 |
| 零部件及配件 | 执行器 |
| 压力环境 | 常压 |
| 类型(通道位置) | 二通式 |
| 品牌 | TIANMI/上海天幂 |
| 型号 | ZDWP |
| 加工定制 | 是 |
结构特点和应用范围

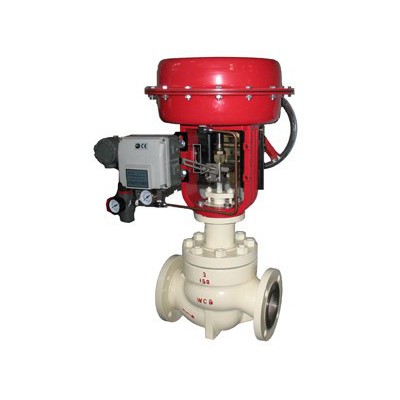

CV3000-HCB笼式调节阀是压力平衡式调节阀，阀内件采用套筒导向的先导式阀芯，它主要利用流体的压力实现阀芯快速动作，操作力小。另外，密封型式采用单座密封，流量特性曲线精度高，符合IEC534-1标准。调节阀动态稳定性好、噪音低、防空化，适宜控制各种温度的高压差流体。配用多弹簧薄膜执行机构或电动执行机构，其结构紧凑，输出力大。
本产品符合GB/T4213-92。
技术参数和性能指标
阀 体
型 式 直通铸造球形阀
公称通径 100～300mm
公称压力 ANSI 125、150、300、600 JIS10、16、20、30、40K PN1.6、4.0、6.4MPa
连接型式 法兰连接：FF、RF、RJ、LG
法兰标准：JIS B2201-1984或ANSI B16.5、JB/T79.1 PN1.6MPa、JB/T79.2凹凸面
焊接连接：对接焊BW
材 料 ZG25 ZG1Cr18Ni9Ti
ZG0Cr17Ni12Mo2、1.25Cr0.5Mo 5.0Cr0.5Mo或SCPH21 SCPH61 Ti
上 阀 盖 常温型（P）：-17～+230℃ 伸长Ⅰ型（EⅠ）：-45～-17℃ +230～+566℃
伸长Ⅱ型（EⅡ）：整体式（E2I）-100～-45℃ 焊接式（E2W）-196～-100℃
注：工作温度不准超过各种材料的允许范围
压盖型式 螺栓压紧式
填 料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料
阀内组件
阀芯型式 先导式阀芯
材 料 17-4PH、0Cr17Ni12Mo2和堆焊司太莱合金
执行机构
型 式 HA多弹簧薄膜执行机构
膜片材料 丁睛橡胶夹尼龙布
弹簧范围 0.02～0.10MPa、0.08～0.24MPa
供气压力 0.14、0.16、0.28、0.35MPa
气源接口 Rc 1 4
环境温度 -30～+70℃
阀作用型式 气—关式或气—开式
附 件 定位器、手轮机构、气动阀位传送器等
性 能
泄 漏 量 符合标准ANSI B16.104Ⅳ级，小于额定Cv的0.01%
回 差 3%（不带定位器）、1%（带定位器）
基本误差 ±5%（不带定位器）、±1%（带定位器）
注：采用标准的V型聚四氟乙烯填料时
可调范围 50：1
