价格：￥820.00/个
品牌：浙江领鼎、浙江领鼎阀门
标准：国标
材质：碳钢
起订：1个
供应：888个
发送询价
| 标准 | 国标 |
|---|---|
| 材质 | 碳钢 |
| 工作温度 | 常温 |
| 公称通径 | 20-200（mm） |
| 连接形式 | 法兰 |
| 流动方向 | 双向 |
| 密封形式 | 软密封型 |
| 驱动方式 | 气动 |
| 适用介质 | 水,蒸汽,油品,弱酸碱介质,氨气,氮气,氧气,氢气,液化气,水泥、粘土、干燥化肥等 |
| 形态 | 隔膜式 |
| 用途 | 调节,进水 |
| 零部件及配件 | 执行器 |
| 压力环境 | 常压 |
| 类型(通道位置) | 二通式 |
| 品牌 | 浙江领鼎 |
| 型号 | ZJHT |
| 加工定制 | 是 |

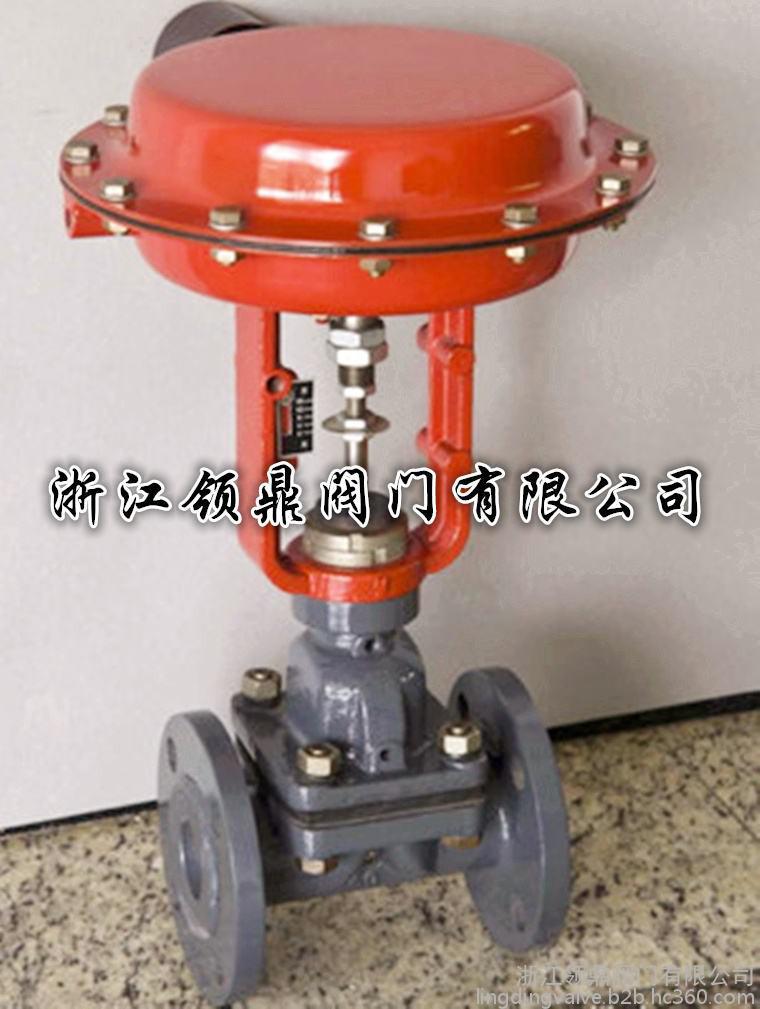

ZJHT气动隔膜调节阀由多弹簧气动薄膜执行机构和隔膜阀组成。隔膜阀体流通平滑、节流元件为弹性隔膜阀，阀盖上无填料函。因而阀流通能力比一般调节阀大且无泄漏，在许用压差范围内可作切断阀用。气开、气关作用由正反执行机构实现。 该阀适用于高粘性流体、悬浮状颗粒、纤维介质和有毒介质、腐蚀性介质的调节场合。
主要技术性能指标
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
性能
| 项目 | 技术指标 | |
| 不带定位器 | 带定位器 | |
| 基本误差％ | ±10 | ±1.5 |
| 回差％ | 8 | 1.5 |
| 死区％ | 6 | 0.6 |
| 允许泄漏量 | 衬里材料为聚三氟乙烯隔膜材料 为：氯丁橡胶，氟橡胶 | 10-4×阀额定容量 |
| 无衬里材料为，隔膜材料为：氯 丁橡胶，氟橡胶 | 5×10-6×阀额定容量 | |
| 可配附件 | 电气定位器或电/气转换器 空气过滤减压器 电磁阀 手轮机构等 | |
| 额定流量系数Kv偏差％ | ±20 | |
阀体衬里和隔膜材料的组合
4、允许压差 |
| 公称通径DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | |||
| 额定流量系数Kv | 8 | 12 | 16 | 28 | 60 | 67 | 90 | 160 | 300 | |||
| 公称压力(MPa) | 1.0 | |||||||||||
| 配用执行机构型号 | ZMA(B)-2 | ZMA(B)-3 | ZMA(B)-4 | |||||||||
| 关闭时 允许最 大压力 MPa | 信 号 压 力 MPa | P2=0 | 120 | 0.9 | 0.9 | 0.40 | 0.40 | 0.30 | 0.2 | 0.2 | 0.1 | 0.05 |
| 140 | 1.0 | 1.0 | 0.80 | 0.80 | 0.60 | 0.4 | 0.4 | 0.2 | 0.10 | |||
| P1=P2 | 120 | 0.45 | 0.45 | 0.20 | 0.20 | 0.15 | 0.1 | 0.1 | 0.05 | 0.02 | ||
| 140 | 0.9 | 0.9 | 0.40 | 0.40 | 0.30 | 0.2 | 0.2 | 0.1 | 0.05 | |||

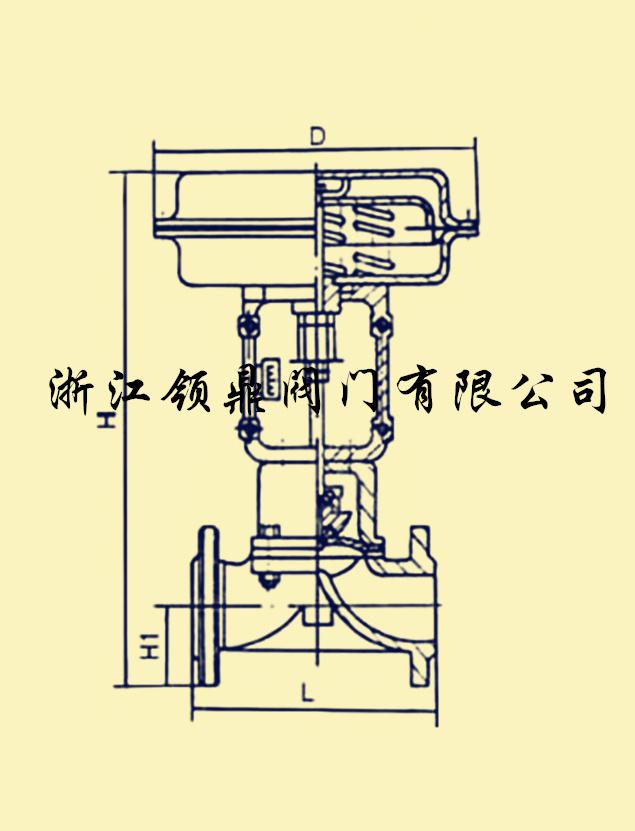

| 公称通径 DN(mm) | 外形安装尺寸 | ||||
| A | H | H1 | L | ||
| ZMAT型 | ZMBT型 | ||||
| 15 | 280 | 479 | 532 | 47.5 | 140 |
| 20 | 479 | 532 | 52.5 | 145 | |
| 25 | 479 | 532 | 57.5 | 155 | |
| 32 | 325 | 538 | 617 | 67.5 | 165 |
| 40 | 553 | 632 | 72.5 | 190 | |
| 50 | 562 | 641 | 80 | 210 | |
| 65 | 410 | 754 | 855 | 90 | 240 |
| 80 | 100% | 876 | 97.5 | 270 | |
| 100 | 857 | 958 | 107.5 | 335 | |
安装、使用注意事项
1、气动隔膜阀应垂直安装于管道上， 体积重量较大的以及使用在振动场合时应加支承和夹固。
2、气动隔膜阀一般应设有旁通管路， 以便在隔膜发生故障或维修时能转换成旁路操作， 使生产过程正常进行， 在一般不重要场合， 装设手轮机构后可以省略旁通管路， 以进行手动操作， 同时可限制阀门开度， 当手轮机构停止使用时， 应恢复到原空档位置， 以利于自控系统的正常进行。
3、清洗管道时， 调节应处于最大开度， 以便排除管道内污物。
4、如阀体衬有防腐层， 安装在管道上时，应采用耐腐蚀软垫， 并注意不使阀体法兰密封面受
5、对隔膜及衬里应定期检查， 防止因腐蚀和破裂而损坏其它零件和造成事故
.
