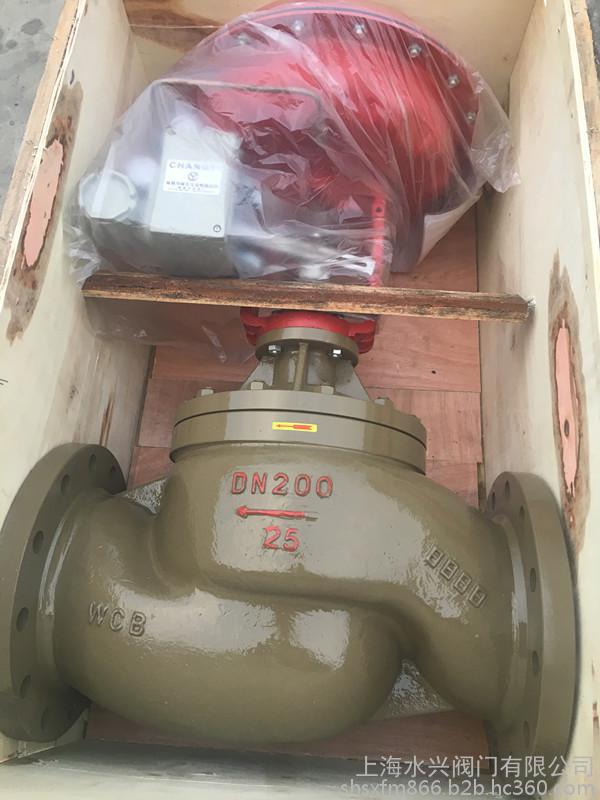

SHSX上海水兴ZJHP气动薄膜单座调节阀价格图1

SHSX上海水兴ZJHP气动薄膜单座调节阀价格

2021-11-21 21:158230询价

价格：￥900.00/套

品牌：上海水兴

标准：国标、美标、德标等

材质：铸钢、不锈钢、锻钢等

起订：1套

供应：8650套

发送询价
标准 国标、美标、德标等
材质 铸钢、不锈钢、锻钢等
工作温度 -200℃至+560℃
公称通径 DN15-350（mm）
规格 中大型
类型 压力、流量等调节阀
连接形式 法兰
流动方向 单向
密封形式 硬密封、软密封皆可
驱动方式 气动
适用介质 油品,液化气,水,弱酸碱介质
形态 隔膜式
用途 流量控制,进水,节流,截止,减压阀,调压
零部件及配件 螺栓、垫片等
压力环境 PN0.6-6.4MPa
类型(通道位置) 直通式
品牌 SHSX上海水兴
型号 ZJHP-6/10/16/25/40/64C/P/K
加工定制 否
通道位置 直通式

ZJHP气动薄膜单座调节阀

24h服务热线400-9918293
业务咨询电话021-59156397   销售热线13585639603


ZJHP气动薄膜单座调节阀 概述

ZJHP气动薄膜单座调节阀由气动多弹簧薄膜执行机构和低流阻单座阀组成,新型执行机构高度低、重量轻、装备简便,新型阀体结构紧凑、流道通畅,具有大的流量系数。ZJHP精小型气动单座调节阀操作稳定,具有可靠的动作特性,微小的阀座泄漏、精确的流量特性、宽大的可调范围等特点。它必将以独特的优点在广泛应用中取得高质量的控制效果。产品有标准型、调节切断型、波纹管密封型、夹套保温型等多种品种。适用液体温度由-200℃至+560℃范围内多种档次。


ZJHP气动薄膜单座调节阀 主要零件材料

零件名称

材料

温度范围

阀体上阀盖

HT200

-20～200℃

ZG230-450

-40～450℃

ZG1Cr18Ni9Ti

-250～550℃

ZG0Cr18Ni12Mo2Ti

-250～550℃

阀芯、阀座

1Cr18Ni9

-250～550℃

0Cr18Ni12Mo2Ti

-250～550℃

填 料

聚四氟乙烯

-40～200℃

膜 片

丁晴橡胶夹增强涤沦织物



压缩弹簧

60Si2Mn



膜 盖

A3




ZJHP气动薄膜单座调节阀 主要技术参数

公称通径mm

20

25

40

50

65

80

100

150

200

250

300

350

400-500

阀座直径mm

10

12

15

20

25

32

40

50

65

80

100

125

150

200

250

300

可与上海水兴公司
商洽生产

额定流量
系数Kv

直线

1.8

2.8

4.4

6.9

11

17.6

27.5

44

69

110

176

275

440

690

1000

1600

等百分比

1.6

2.5

4

6.3

10

16

25

40

63

100

160

250

400

630

900

1440

公称压力MPa

0.6   1.6   4.0   6.4

行程mm

10

16

25

40

60

100





流量特性

直线、等百分比、快开型

介质温度℃

-40～230℃(常温型)，散热片式230～450℃(中温型)，特殊订货-100～600℃

法兰标准

符合JB78-59、JB79-59标准，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等标准订货生产

阀体材质

PN
(MPa)

0.6,1.6

WCB(ZG230-450) CF3CF8 CF8M

4.0,6.4

WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M

阀体型式

直通单座铸造球型阀

阀芯材质

1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M

上阀盖形式

普通式(常温型)、热片式(中温型)、低温型

可调比R

50:1

气源接头

M16×1.5

注：可为用户提供ANSI、JIS法兰的产品,结构长度也可按用户需要确定。


ZJHP气动薄膜单座调节阀 执行机构

型号

ZHA-22
ZHB-22

ZHA-23
ZHB-23

ZHB-34
ZHB-34

ZHA-45
ZHB-45

ZHA-56
ZHB-56

有效面积cm2

350

350

560

900

1600

行程mm

16

25

40

60

100

弹簧范围KPa

20～100(标准):40～200;
80～240; 20～60; 60～100


ZJHP气动薄膜单座调节阀 性能指标

项目

指标值

项目

指标值

基本误差%

不带定位器

±5.0

始
终
点
偏
差
%

气关

不带定位器

始点

±5.0

带定位器

±1.0

终点

±2.5

回差%

不带定位器

≤3.0

带定位器

始点

±1.0

终点

±1.0

带定位器

≤1.0

气开

不带定位器

始点

±2.5

终点

±5.0

死区%

不带定位器

≤3.0

带定位器

始点

±1.0

终点

±1.0

带定位器

≤0.4

允许泄漏量L/h

1×10-4×阀额定容量

额定行程偏差%

±2.5


ZJHP气动薄膜单座调节阀 允许压差

开关方式

执行机构型号

弹簧范围KPa

气源压力KPa

需要附件

公称通径(阀座直径)mm

25

25

40

50

65

80

100

150

200

250

300

(10)

(12)

(15)

(20)

(32)

(40)

(125)

(150)

气

关

ZHA
-22

20～100
20～100
40～200

140
250
140

P
P
P或R

6.4
6.4
6.4

5.94
6.4
6.4

3.34
6.4
6.4

3.34
6.4
6.4

2.14
6.4
6.4























ZHA
-23

20～100
20～100
40～200

140
250
400

P
P
P或R











1.31
6.09
6.4

0.84
3.9
5.26

0.53
2.5
3.39

















ZHA
-34

20～100
20～100
40～200

140
250
400

P
P
P或R

















0.51
2.36
3.21

0.33
1.56
2.12

0.21
1.0
1.35











ZHA
-45

20～100
20～100
40～200

140
250
400

P
P
P或R























0.22
1.02
1.39

0.15
0.71
0.97

0.08
0.40
0.54





ZHA
-56

20～100
20～100
40～200

140
250
400

P
P
P或R





























0.06
0.37
0.51

0.04
0.25
0.36

气

开

ZHB
-22

20～100
40～200
80～240

140
250
400

P
P或R
P

4.46
6.4
6.4

3.09
6.4
6.4

1.98
5.94
6.4

1.11
3.34
6.4

0.71
2.14
4.99























ZHB
-23

20～100
40～200
80～240

140
250
400

P
P或R
P











0.44
1.37
3.05

0.28
0.84
1.95

0.18
0.53
1.25

















ZHB
-34

20～100
40～200
80～240

140
250
400

P
P或R
P

















0.17
0.51
1.18

0.11
0.33
0.78

0.07
0.21
0.5











ZHB
-45

20～100
40～200
80～240

140
250
400

P
P或R
P























0.07
0.22
0.51

0.05
0.15
0.35

0.028
0.08
0.20







ZHA
-56

20～100
20～100
40～200

140
250
400

P
P
P或R





























0.03
0.09
0.20

0.02
0.06
0.14

注：1)P-阀门定位器;R-压力继动器;
    2)允许压差为阀关闭P2=0状态下,P的最大值;
    3)如果允许压差不清楚或最大工作压差超出列表范围请与我们联系。

ZJHP气动薄膜单座调节阀 主要外形尺寸

DN

L

H

H1

质量(kg)

φA

PN16

PN40

PN64

普通

高温

PN6

PN16

PN40

PN64

PN6
PN16

PN40
PN64

20

181

194

206

398

548

45

52

65

19

23

285

25

185

197

210

410

560

50

57

70

20

24

40

222

235

251

455

620

65

75

85

26

35

50

254

267

286

457

627

70

82

90

30

40

65

276

292

311

610

790

80

92

100

47

66

360

80

298

317

337

622

807

95

100

107

55

78

100

352

368

394

640

850

105

110

117

125

65

99

150

451

473

508

870

1130

132

142

150

172

130

160

470

200

600

650

890

1150

160

170

187

207

175

250

250

730

775

1203

1523

187

202

225

235

350

470

580

300

850

900

1234

1554

220

230

257

265

500

660


声明

1. 本文中所有文字、数据、图片均只适用于参考，ZJHP气动薄膜单座调节阀性能参数、结构尺寸参数、价格等详情，请联系我们，电话：400-9918-293。



产品包装方式及售后服务：

本公司此系列产品一律采用木箱包装，运输既方便又对产品起到了极好的保护作用。在质量和服务方面，我们承诺：
①“水兴”产品质保期为收货验货起12个月（除自然灾害和不按本公司产品说明书等错误操作的人为因素外），实行”三包“服务（包退、包换、包修）。
②产品服务期内，可以咨询本公司相关工程师，提供相应服务。
③对用户的投诉问题，我们会快速作出反应，并安排售后。
如有任何疑问，您可以致电给我们或登录我们网站，公司会第一时间安排专业高级工程师为您解惑。我们一定会全心全意为您提供优质的服务。
欢迎咨询采购！！！

物流：顺丰速运、圆通快递、天天快运、及全国公铁联运等，可根据客户要求选择。目的地：国内、外主要城市或中转、主要港口。



声明：本文中所有文字、数据、图片均只适用于参考，产品具体性能参数、结构尺寸参数、价格等详情，请联系公司相关部门人员。24h服务热线400-9918293
业务咨询电话021-59156397   销售热线13585639603
