价格：￥1.00/个
品牌：艾环牌
标准：国标
材质：不锈钢
起订：1个
供应：1000个
发送询价
| 标准 | 国标 |
|---|---|
| 材质 | 不锈钢 |
| 工作温度 | -20~350度 |
| 公称通径 | 15~600mm |
| 规格 | 电动直通单座调节阀 |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 密封形式 | 硬密封型 |
| 驱动方式 | 电子 |
| 适用介质 | 水,蒸汽,油品,各种高腐蚀化学介质,弱酸碱介质,氨气,氢气,液化气 |
| 形态 | 蝶式 |
| 零部件及配件 | 配件 |
| 压力环境 | 16~250Mpa |
| 类型(通道位置) | 直通式 |
| 品牌 | 艾环 |
| 型号 | ZAZP、ZAZN 型 |
| 加工定制 | 是 |

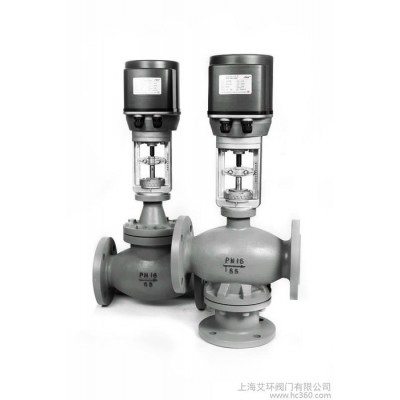

ZAZP、ZAZN 型电动直通单座调节阀
产品说明
ZAZP、ZAZN 型电动直通单座调节阀：由电动执行机构与各种的阀体（单座、双座、套筒）组配而成，而具备了各种阀的特点。电动调节阀以单相交流 220V 电源为动力，接受统一的标准电信号 0~10mA DC 或 4~20mA DC，自动的控制阀门开度，达到对工作流量、压力、温度、液位等参数的自动控制，是生产过程自动调节的组成之一。广泛用于电力、冶金、轻工、食品、石油、化工等工业的自动控制中。
产品性能参数
ZAZP、ZAZN 型电动直通单座调节阀主要性能参数
型号PN工作压力/MPa适用温度/℃输入信号/mA DC输入电阻/Ω电源电压及频率不灵敏度/μA
/V/Hz
ZAZP-16
ZAZN-16161.6≤2000~104~2420025022050~60≤150≤240
ZAZP-40
ZAZN-40404.0C、P：≤250；
C、P：≤450（带散热片）
ZAZP-63P
ZAZN-63P636.3
产品零部件材料
ZAZP、ZAZN 型电动直通单座调节阀电动执行器参数
型号输入信号/mA DC出轴推力/N行程/mm全行程时间/mm
Ⅱ型DKZ-3100~1040001612.5
2530
DKZ-41064004032
6048
DKZ-510160006037
10062
Ⅲ型DKZ-32004~2025001610
DKZ-33002515.6
DKZ-440064004025
DKZ-45006037.5
产品零部件材料
ZAZP、ZAZN 型电动直通单座调节阀零部件材料
型号阀体、阀盖阀芯、阀杆、阀座垫片填料
ZAZP-16
ZAZN-16HT2001Cr18Ni9石棉橡胶板聚四氟乙烯
ZAZP-40
ZAZN-40ZG251Cr18Ni9石棉橡胶板聚四氟乙烯
ZAZP-63P
ZAZN-63P1Cr18Ni91Cr18Ni9石棉橡胶板聚四氟乙烯
产品外形及结构尺寸
ZAZP、ZAZN 型 PN16 电动直通单座调节阀主要外形及结构尺寸（mm）
DNDD1D2fbz×ΦdtL
2511585652164×Φ144185
32135100782184×Φ185200
40145110853184×Φ185220
501601251003204×Φ185250
651801451203204×Φ185275
801951601353228×Φ185305
1002151801553248×Φ185350
1252452101853268×Φ185410
1502802402103288×Φ235450
20033529526533012×Φ235550
25040535532033212×Φ255640
30046041037543412×Φ255720
ZAZP、ZAZN 型 PN40 电动直通单座调节阀主要外形及结构尺寸（mm）
DNDD1D2fD6f1bz×ΦdH2H1H1ˊ
251901158565584164×Φ14117670752
3221013510075664184×Φ18120673754
4023014511085764184×Φ18139693776
50255160125100884204×Φ18144698804
652851801451201104228×Φ18188799954
803101951601351214228×Φ18208809964
1003552301901601504.5248×Φ23220821976
1254252702201881764.5288×Φ252689071090
1504603002502182044.5308×Φ252789171100
2005603753202822604.53812×Φ303209591142
2506554453853453134.54212×Φ3444111611309
3007355104504083644.54616×Φ3446511751355
ZAZP、ZAZN 型 PN63 电动直通单座调节阀主要外形及结构尺寸（mm）
DNDD1D2fD6f1bz×ΦdH2H1H1ˊ
252051351007825844×Φ18117670752
322201501108226644×Φ23120673754
402401651259537644×Φ23139693776
5026517513510538844×Φ23144698804
65295200160130311048×Φ23188799954
80325210170140312148×Φ23208809964
10037025020016831504.58×Φ25220821976
12544029524020231764.58×Φ302689071090
15047534028024032044.58×Φ342789171100
20057040534530032604.512×Φ343209591142
25067047040032533134.512×Φ4144111611309
30075053046041243644.516×Φ4146511751355
产品外形及结构尺寸示意图
