价格：面议
品牌：上海惠夏阀门
材质：铸钢
公称通径：DN20
起订：1
供应：3500
发送询价
| 材质 | 铸钢 |
|---|---|
| 公称通径 | DN20 |
| 连接形式 | 法兰 |
| 品牌 | 上海阀门 |
| 型号 | ZDLP 、ZDLM |
【用 途】

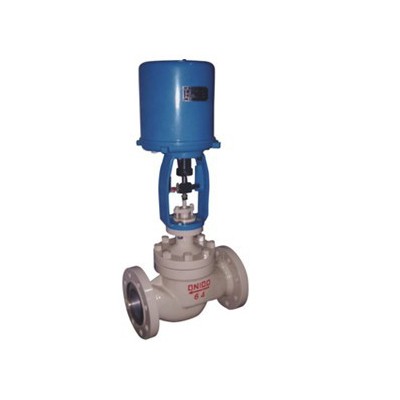

ZDLP、ZDLM型电子式电动单座、套筒调节阀接受调节仪表来的直流电流信号，改变被调介质流量，使被控工艺参数保持在给定值。广泛应用于电力、冶金、化工、石油、轻纺、制药、造纸等工业部门的生产自动化控制。
本系列产品公称通径由20至300mm，公称压力有1.6、4.0、6.4MPa,接受信号为0～10mA.DC或4～20mA.DC,使用温度范围由-40℃～450℃。其中电动单座调节阀适用于压差较小，介质粘度较大或稍有颗粒杂质场合；电动套筒调节阀适用于压差较大且泄漏量较大的场合。
【结构特点】
阀体、阀盖：HT200、ZG230—450、ZG1Cr18Ni9Ti
阀 芯：1Cr18Ni9Ti、司钛莱合金堆焊、增强聚四氟乙烯
填 料：聚四氟乙烯、柔性石墨、不锈钢波纹管
推杆、衬套：2Cr13
垫 片：橡胶石棉板、1Cr18Ni9Ti、石墨缠绕垫片
【技术参数】
| 公称通径DN（mm） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||||
| （阀座直径dn） | (10) | (12) | (15) | (20) | |||||||||||||
| 额定流量系数Kv | 直线 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | 1100 | 1760 |
| 等百分比 | 1.6 | 2.5 | 4 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1600 | |
| 额定行程L（mm） | 10 | 16 | 25 | 40 | 60 | 100 | |||||||||||
| 公称压力PN（MPa） | 1.6、4.0、6.4 | ||||||||||||||||
| 固有流量特性 | 直线、等百分比 | ||||||||||||||||
| 固有可调比R | 50：1 | ||||||||||||||||
| 允许泄漏量 | 单座 | 硬密封：Ⅳ级、软密封：Ⅵ级 | |||||||||||||||
| 套筒 | 硬密封：Ⅱ级、软密封：Ⅵ级 | ||||||||||||||||
| 工作温度t（℃） | -20～200、-40～250、-40～450、-60～450 | ||||||||||||||||
| 信号范围（mA.DC） | 0～10、4～20 | ||||||||||||||||
| 电源电压 | 220V、50Hz | ||||||||||||||||
| 作用方式 | 故障时：全关、全开、自锁位 | ||||||||||||||||
