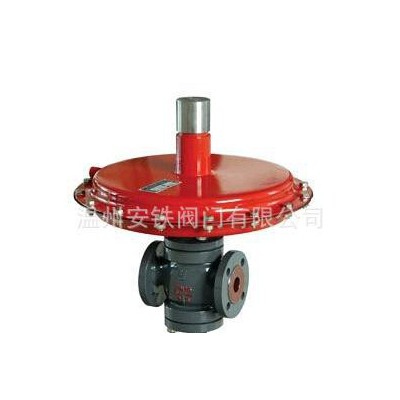

ZZYW型自力式微压调节阀、自力式微压调节阀是一种无需外加能源，利用被控介质自身能量当动力源，引入执行机构膜室产生推力，控制节流元件运动达到自动调节。主要用于各种工业炉气体燃烧系统，控制甲、乙两种燃料混合比流量，达到理想的然料条件：用于氢冷发电机组密封油与氢气、液化气、氧气、氮气等各种工业气体的减压、稳压、泄压调节：用于各种油品、化学品、液体储罐气封。 自力式微压调节阀主要技术参数 | 公称通径DN（mm） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | | 额定流量系数Kv | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | | 公称压力（MPa） | 1.0 1.6 | | 固有流量特性 | 快开 | 保证调压阀正常工作
的**小压差P（MPa） | ≥0.01 | 压力分段范围
（KPa） | 0.5～6 5～10 9～15 12～19 18～25 22～30
28～35 32～40 38～50 48～60 58～72 70～100 | | 工作温度℃ | ≤80 | | 适合介质 | 气体、蒸汽、低粘度液体 | | 法兰尺寸、型式 | PN10、16、GB9113-88凸式
或根据用户要求选配其它标准型式的法兰（如：ANSI、JIS、DIN等标准） | | 结构长度 | 按GB12221-89标准 |
自力式微压调节阀主要性能指标 | 控制精度％ | ±10 | 允许泄
漏量 | 硬密封（L/H） | 单座（Ⅳ级）：≤10-4阀额定容量：双座（Ⅱ级）、≤5×10-3×阀额定容量 | 软密封
（ml/min） | DN(mm) | | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | | 0.15 | 0.3 | 0.45 | 0.6 | 0.9 | 1.7 | 4.0 | 6.75 |
公称通径
DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | | 法兰距离L | 185 | 200 | 205 | 222 | 254 | 276 | 298 | 352 | | 执行器宽K | 395 | | 总高度H | 456 | 465 | 470 | 470 | 480 | 490 | 490 | 510 | | 导压管接口螺纹 | M16×1.5 | | 重量Kg | 12 | 13 | 15 | 17 | 20 | 28 | 38 | 43 |
阀门主要零件及推荐使用温度范围 | 零件名称 | 材料 | 温度范围 | | 阀体、阀盖 | HT200 | -20～200℃ | | ZG230-450 | -40～450℃ | | ZG1Cr18Ni9Ti | -250～550℃ | | ZG0Cr18Ni12Mo2Ti | -250～550℃ | | 阀芯、阀座 | 1Cr18Ni9Ti | -250～550℃ | | 0Cr18Ni12Mo2Ti | -250～550℃ | | (增强)聚四氟乙烯 | -20～200℃ | | 司太莱合金堆焊 | -250～550℃ | | 压力平衡元件 | 波纹管 | 18Ni12Mo2Ti | -160～300℃ | | 弹簧 | 18Ni12Mo2Ti | -160～250℃ |
|
