价格：￥1500.00/台
品牌：中旭达
阀体材料：WCB，304，316，球墨铸铁
密封材料：橡胶
起订：1台
供应：100台
| 阀体材料 | WCB，304，316，球墨铸铁 |
|---|---|
| 密封材料 | 橡胶 |
| 阀门性能特点 | 调节阀 |
| 工作介质 | 水，蒸汽，液体 |
| 公称压力 | 1.6MPa |
| 连接方式 | 对夹式， 法兰式 |
| 执行器性能特点 | 调节型 |
| 工作温度 | 150度 |
| 公称通径 | DN25-600（mm） |
| 品牌 | ZXDA |
| 型号 | TD971X |
| 加工定制 | 是 |

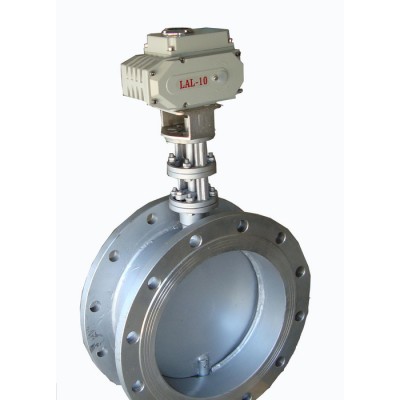

电动调节蝶阀/TD971X电动蝶阀 简介：
电动调节蝶阀采用一体化结构，内置控制模块，输入控制信号(4-20mADC或1-5VDC)进行调节控制。电动调节蝶阀具有功能强，体积小，轻便宜人，性能可靠，配套简单元，流通能力大，对常温、干净介质，可选用阀板加软密封(橡胶圈、四氟圈)来减少泄漏(可达零泄露)，高温高压工况可选用三偏心硬密封阀体。电动调节蝶阀可广泛应用于食品，环保，轻工，石油，化工，教学设备，造纸，电力等到行业的工业过程自动控制系统中。
电动调节蝶阀主要技术参数
阀体形式公称通径公称压力法兰标准连接形式阀盖形式压盖型式密封填料
| 直通铸造阀 |
| DN50～600mm |
| PN1.0、1.6、2.5MPa |
| JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等 |
| 法兰(FF RF RTJ)、焊接(SW BW)、对夹式 |
| 一体式 |
| 压板压紧式 |
| V型聚四氟乙烯填料、柔性石墨填料 |
阀板形式流量特性
| 蝶形 |
| 近似等百分比 |
执行器型号主要技术参数
| CHR、3810R、DZW、HQ |
| 电源电压：220V/50Hz、380V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC |
| 防护等级：相当IP67、隔爆标志：ExdⅡBT4、手操功能：手柄 |
| 环境温度：-25～+70℃、环境湿度：≤95% |
电动调节蝶阀主要零件材料
1234567、891011、12
| 底座 | HT200、WCB、CF3、CF3M、CF8、CF8M | ||
| 下轴套 | 铜合金、304、316 | ||
| 阀体 | HT200、WCB、CF3、CF3M、CF8、CF8M | ||
| 密封圈 | NBR丁晴橡胶、PTFE、PPL、304、316 | ||
| 压板、蝶板 | HT200、WCB、CF3、CF3M、CF8、CF8M | ||
| 固定销 | 25、35、45 | ||
| 上、下阀轴 | 2Cr13、304、316、316L | ||
| 上轴套 | 铜合金、304、316 | ||
| 填料 | 聚四氟乙烯/柔性石墨 | ||
| 填料压盖组件 | HT200、WCB、CF3、CF3M、CF8、CF8M |
电动调节蝶阀主要性能指标
公称通径 DN(mm)506580100125150200250300350400450500600
| 额定流量系数KV | 110 | 180 | 232 | 368 | 656 | 735 | 1240 | 2025 | 2712 | 3875 | 5038 | 6900 | 8500 | 12200 |
| 允许压差(MPa) | ≤ 公称压力 | |||||||||||||
| 动作范围 | 0～90° | |||||||||||||
| 泄露量Q | 按GB/T4213-92，为Kv值的10-4 | |||||||||||||
| 基本误差 | ±2.5% | |||||||||||||
| 回差 | ±2.5% | |||||||||||||
| 死区 | 1% | |||||||||||||
| 可调范围 | 50:1 | |||||||||||||
电动调节蝶阀主要外形及连接尺寸
公称通径 DN(mm)506580100125150200250300350400450500600
| L | 108 | 112 | 114 | 127 | 140 | 140 | 152 | 165 | 178 | 190 | 216 | 222 | 229 | 267 |
| L1 | 43 | 46 | 49 | 56 | 64 | 70 | 71 | 76 | 83 | 92 | 102 | 113 | 127 | 154 |
| H | 112 | 115 | 120 | 140 | 170 | 180 | 210 | 240 | 290 | 320 | 350 | 380 | 410 | 470 |
| n-φd | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-22 | 12-22 | 12-26 | 12-26 | 16-26 | 16-30 | 20-30 | 20-33 | 20-36 |
| H1 | 根据所配执行机构而定 | |||||||||||||
| A、A1 | 根据阀门所需力矩而定，配置机型不同，外形尺寸也不相同 | |||||||||||||
| D | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 | 520 | 580 | 640 | 715 | 840 |
| D1 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | 470 | 525 | 585 | 650 | 770 |
售后服务：
1、产品质量保修一年，如一年内出现问题，阀内件包退包换包修；
2、对用户投诉产品质量问题，快速做出反映，售后服务人员在 24-36 小时（省外 48 小时）赶赴现场。
3、产品在使用中我厂定期组织技术、检查人员进行访问，征询用户对产品质量、使用状况、改进意见等方面的反馈，以便进一步提高产品质量。
浙江中旭达自控阀门有限公司是浙江省级高新技术企业专业管道自控阀，97年开始制造阀门，于2001年正式成立,品牌历史悠久。已经通过ISO9001-2008国际质量管理体系认证，主营：气动阀，电动阀，PSA气动程控阀，ESDV阀，气动角座阀，隔膜阀，球阀，蝶阀，闸阀，截止阀，气动卫生级阀门等；主营控制阀类型：开关型、调节型、切断型、调节切断型；广泛用于化工、水处理设备，化肥、冶金、制药、食品、电力、石化引进装置中的阀门设备配套。并拥有多项产品**证书，产品质量稳定，价格优惠，欢迎来电来函洽谈业务！
