DRE13气动套筒调节阀图1

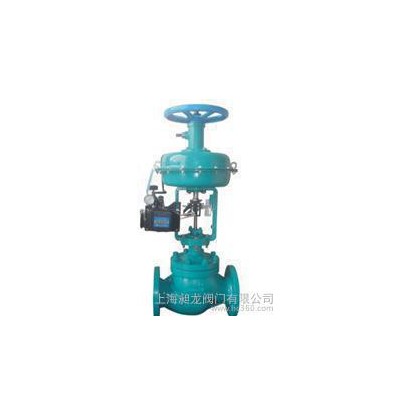

DRE13气动套筒调节阀

2021-11-21 20:249830询价

价格:¥2850.00/套

加工定制:否

材质:碳钢

起订:1套

供应:222232套

发送询价
加工定制
材质 碳钢
连接形式 法兰
公称通径 DN25-DN350(mm)
适用介质 水,蒸汽,油品,氧气,空气,其他
压力环境 常压
工作温度 常温
流动方向 单向
驱动方式 电子
零部件及配件 执行器
形态 柱塞式
类型(通道位置) 二通式
标准 国标
密封形式 硬密封型
品牌 DANROLL
型号 DRE13

气动套筒调节阀种类 按用途和作用、主要参数、压力、介质工作温度、特殊用途(即特殊、专用阀)、驱动能源、结构等方式进行了分类,其中**常用的分类法是按结构将调节阀分为九个大类,6种为直行程,3种为角行程。



调节阀流量特性
调节阀的流量特性,是在阀两端压差保持恒定的条件下,介质流经调节阀的相对流量与它的开度之间关系。调节阀的流量特性有线性特性,等百分比特性及抛物线特性三种。三种注量特性的意义如下:(1)等百分比特性(对数)等百分比特性的相对行程和相对流量不成直线关系,在行程的每一点上单位行程变化所引起的流量的变化与此点的流量成正比,流量变化的百分比是相等的。所以它的优点是流量小时,流量变化小,流量大时,则流量变化大,也**是在不同开度上,具有相同的调节精度。(2)线性特性(线性)线性特性的相对行程和相对流量成直线关系。单位行程的变化所引起的流量变化是不变的。流量大时,流量相对值变化小,流量小时,则流量相对值变化大。(3)抛物线特性流量按行程的二方成比例变化,大体具有线性和等百分比特性的中间特性。从上述三种特性的分析可以看出**其调节性能上讲,以等百分比特性为**优,其调节稳定,调节性能好。而抛物线特性又比线性特性的调节性能好,可根据使用场合的要求不同,挑选其中任何一种流量特性。      1、安装调节阀安装不符合要求而出故障会造成巨大的浪费,反之,安装得当,可保证正常开工并可延长使用寿命。减少维修工作量和获得良好的系统控制性能。(1)安装调节阀总体上应考虑以下方面:①安全:安装过程中人员和设备的安全。②控制性能:配管系统压力损失应与计算调节阀尺寸时所考虑的压力损失一致,以保证所需的流量特性。进出口应尽量保证足够的直管段。③安装位置:应有足够的空间便于操作人员手动操作(包括旁路操作)以及保证调节阀和附件的**地拆卸和维修的可能性。④调节阀组:一般在工艺过程配管中均安装切断阀的旁路阀与调节阀配成阀组,以适应设备连续操作的需要。维修调节阀时用切断阀隔离。用旁路阀调节。下面图4中推荐四种调节阀组布置方式。图4 b方式中调节阀亦可装在虚线位置(2)安装人员首先应认识到调节阀是一种精密的仪器设备,不准碰撞跌摔,以免损坏。具体注意以下几点:①阀**好正立垂直安装在管道上。阀自重较大和有震动场合应加支承架。②阀体要避免因前后配管或调和的法兰严重不同轴而受到过大的应力。③在初次开工前和停工检修后应先冲洗配管系统后装调节阀。或在阀前安装过渡滤口。④必按照阀体**动方向的箭头安装调节阀。2、故障分析与排除
故障分析原因分析排除故障
阀不动作定位器有气源但没输出定位器中放大器的恒节流孔堵塞按一下清洗件旋钮进行清洗
压缩空气中有水份,聚积于放大器球阀用手推动滑阀动作数次,并应增加净化空气措施
有信号但仍无动作阀芯与阀座卡死拆卸重装
阀杆变形或折断更换阀杆
阀芯脱落(销子断了),阀塞脱落更换销子
执行机构故障检查各接管连接是否正确,气源压力是否达标
阀的动作不稳定气源、信号压力一定,但调节阀动作仍不稳定定位器有毛病重装定位器
输出管线漏气紧固管线接头
执行机构开度太小,流体压力变化造成推力不足加大气源压力
阀门摩擦力大调整阀座压入间隙
阀震荡,有鸣声调节阀接近全闭位置时的震动调节阀选大了,常在小开度时使用重新选取
介质流动方向与阀门关闭方向相同重新安装
调节阀任何开度都震动支撑不稳加固支撑
附近有震动源采取减振、除振措施
各连接处有磨损间隙调整消除磨损间隙
阀的动作迟钝阀杆往复行程动作迟钝阀体内有泥浆或粘性大的介质,有堵塞或结焦现象阀体内腔
密封填料硬化变质更换填料
阀杆单方向动作迟钝气室中的膜片破损更换膜片
气室有漏气现象紧固各连接处螺栓
阀的泄漏量太大阀全闭时的泄漏量太大套筒下面的密封垫损坏换件
阀达不到全闭位置介质压差太大,执行机构输出力不够加大气源压力
阀体内有异物清除异物
填料及连接处渗漏密封填料渗漏填料压盖没压紧紧固连接螺栓
密封填料老化变质更换填料
阀杆损坏更换阀杆
阀体与上阀盖连接处渗漏紧固螺栓松弛重新紧固连接螺栓
密封垫损坏更换密封垫3、保养与维修
(1)保养①要经常检查管道有没有铁锈、焊渣、脏物、尘士。②要经常检查支承,自重较大及有震动场合的支承架。③气源**不能有故障。④阀体与上阀盖连接处密封垫使用久了,要及时更换,更换时只需卸下上阀盖**可安放新的密封垫;⑤填料函如有渗漏要及时更换密封填料,更换时将阀杆脱开,压板和填料压盖取下,即可装入新的填料;⑥定期检修;⑦长期停放时,应装上连接法兰的保护罩,所以接口都要用塑料塞堵上。停放时,保证阀整体的垂直性或水平位置;⑧不要将阀支承在敏感部位,如阀门定位器、接头、连线等处。(2)维修当调节阀在使用中不能满足操作要求,或者经过一段长时期的运行为了预防事故发生而作定期检查时,都必须认真地对它进行维修工作。维修工作通常有如下主要内容:①阀的清洗——检修从工艺管线上拆卸下来的阀,必须把它上面所有被工艺介质浸渍过的零部件清洗干净。以免某些有腐蚀性或其他伤害作用的流体对人和设备造成损失。同时应清除零部件外露表面的锈蚀。②阀的拆卸——为了对全体零部件作检查以决定修理和更换的范围。首先应把执行机构和阀完全卸开。拆卸时必须保护好经过精密加工如阀芯、阀座、阀杆、推杆、轴套等零件以及所有零部件的精密加工面,防止损坏,以使检修费用**低,拆卸阀座应该用专用工具。③主要零部件的检修——阀芯的节流表面以及阀芯和阀座的密封面如有小的锈斑和磨损。尚可用一般的机械加工和研磨方法来修。如果损坏严重,则必须更换新的零件。修理时要求保证好阀芯和阀座的同轴度。阀杆的密封表面损坏只能用新的零件替换。推杆的导向和密封表面的损坏。对反作用执行机构必须更换新零件。而对于正作用执行机构尚可作适当修理。压缩弹簧在检修时,如发现裂纹等影响强度的缺陷。则必须用新的替换。④易损件的更换——本调节阀的易损主要是:填料、O形密封圈、垫片、膜片等零件。每次检修时经拆卸的填料、O形圈、垫片一律更换新件,膜片拆下后需要检查是否有预示可能发生破裂的任何裂纹、老化和磨损的痕迹、再视具体情况决定更换与否。一般至多2~3年必须更换。⑤成装和调试——成装时在零部件的定位部位,导向部位,螺纹连接部位宜涂加适当的润滑脂,以利于下次检修拆卸。而且还应特别注意整机中推杆、阀芯部件和阀座的同轴度问题。成装和调试完毕后,必须通过标准中规定的产品出厂试验项目测试合格后方能继续安装使用。
