价格：￥0.00/个
材质：不锈钢
连接形式：螺纹
起订：1个
供应：999个
| 材质 | 不锈钢 |
|---|---|
| 连接形式 | 螺纹 |
| 品牌 | 大力 |
| 型号 | Q41F-16T25T40T |
| 加工定制 | 否 |
法兰连接球阀适用于Class150～1500、PN1.6～16.0MPa，工作温度-29～180℃(密封圈为增强聚四氟乙烯)或-29～300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质，选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。

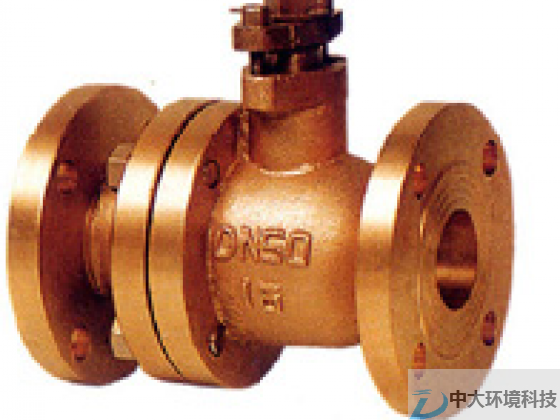

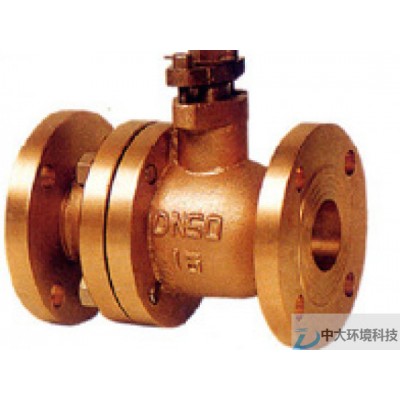

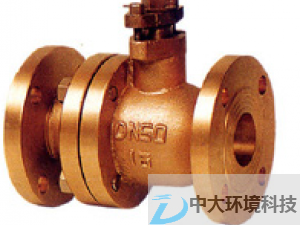

一、Q41F-16T 黄铜法兰球阀结构特点
法兰连接钢制球阀的结构设计吸收了国内外先进技术，阀座采用弹性密封结构，密封可靠，启闭轻松。阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲出。设有耐火结构，万一发生火灾时，仍然能够可靠操作并具有良好的密封性。根据用户需要，可设有防静电结构。设置了90°开关带孔定位片，根据需要可以加锁，防止误操作。DN15～200mm可采用浮动球结构，DN150～500mm可采用固定球结构。
二、Q41F-16T黄铜法兰球阀产品特征
公称压力：1.6-4.0MPa
适用温度范围：-20～232℃～350℃
适用介质：水、油、气体某些腐蚀性液体
三、Q41F-16T 黄铜法兰球阀PN1.6MPa主要连接尺寸及重量
| 公称通经 | d | d2 | L | D | D1 | D2 | b | f | Z-d1 | H | W | |
| DN（mm） | in | |||||||||||
| 15 | 1/2" | 10 | 18 | 92 | 95 | 65 | 45 | 14 | 2 | 4-14 | 60 | 110 |
| 20 | 3/4" | 12.6 | 20 | 106 | 105 | 75 | 55 | 14 | 2 | 4-14 | 65 | 110 |
| 25 | 1" | 17 | 24 | 109 | 115 | 85 | 65 | 16 | 2 | 4-14 | 70 | 110 |
| 32 | 1-1/4" | 22 | 32 | 126 | 135 | 100 | 78 | 16 | 2 | 4-18 | 85 | 145 |
| 40 | 1-1/2" | 26 | 38 | 136 | 145 | 110 | 85 | 16 | 3 | 4-18 | 90 | 145 |
| 50 | 2" | 32.8 | 46 | 154 | 160 | 125 | 100 | 18 | 3 | 4-18 | 98 | 177 |
| 60 | 2-1/2" | 46 | 60 | 170 | 180 | 145 | 120 | 20 | 3 | 8-18 | 110 | 190 |
