价格：面议
标准：国标
材质：衬氟
起订：1
供应：8888890
| 标准 | 国标 |
|---|---|
| 材质 | 衬氟 |
| 工作温度 | 常温 |
| 公称通径 | DN25-350 |
| 连接形式 | 法兰 |
| 流动方向 | 双向 |
| 密封形式 | 软密封型 |
| 驱动方式 | 电磁 |
| 适用介质 | 各种高腐蚀化学介质 |
| 形态 | 其它 |
| 零部件及配件 | 配件 |
| 压力环境 | 低压 |
| 类型(通道位置) | 二通式 |
| 品牌 | 永氟 |
| 型号 | 衬氟阀门管件 |

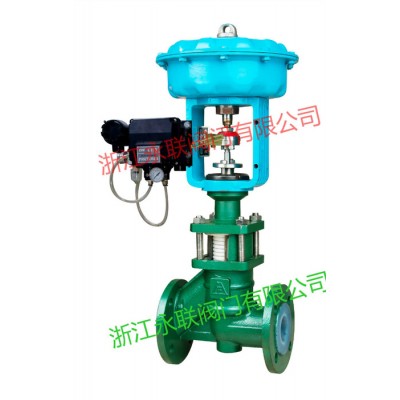

气动衬氟波纹管调节阀
一、用途和特点：
气动薄膜衬氟波纹管调节阀是自动化仪表系统中的执行单元，安装在介质输送管道上，同其它仪表配套使用，控制流量等参数。与流体接触的阀体内壁和阀内组件都衬有F46或F4氟塑料，阀杆密封采用波纹管和填料双重密封结构，使安全可靠性更好。除具有可靠的密封性能外，几乎能抗所有的化学介质（包括浓**和王水）的腐蚀，适宜控制剧毒、贵重、易挥发和易渗透的介质，广泛用于化工、石油、冶金、医药、轻纺工业部门的自动化装置上。
二、结构与工作原理：
气动薄膜衬氟波纹管调节阀是一种防腐蚀的直通单座调节阀，它由ZJH气动精小型薄膜执行机构和调节阀体组件两大部分组成，如图1所示。执行机构接受DCS控制组件的输出信号后，供气压力作用在膜片上，使弹簧压缩，推动或拉动执行机构推杆和阀芯上下移动，从而改变阀芯与阀座的环形间隙面积，调节流量，达到对工艺进行调节的目的。调节阀阀体组件的阀盖内装有波纹管组件，阀芯顶端与聚四氟乙烯的波纹管下端密封连接，波纹管上端与阀体、上阀盖、螺栓、螺母密封连接。这样，波纹管把介质与外界隔绝，保证了密封，且阀芯上下动作灵活，因此显示了波纹管密封的特点。
三、 主要零件材料
阀体、管接：为铸钢件，内衬氟塑料（WCB+F46;ZG25B+F4）等；
阀杆、阀芯：2Cr13,阀芯包有氟塑料PTFE衬层；
波纹管、填料：聚四氟乙烯PTFE。
电动衬氟波纹管调节阀
一、产品概述
电动衬氟波纹管调节阀，他是由调节阀与电动执行器组成。调节阀的本体由金属阀体内壁衬氟塑料而成，其采用衬里工艺制成的衬层，有效的隔绝介质对金属的腐蚀，从而达到了抗腐蚀的目的。执行机构配有381L系列电子式电动执行器，它是以220V交流单相电源作为驱动电源，接受来自DCS的控制信号（DC4-20mA或DC1-5V），实现预定值调节，并有DC4-20mA输出的反馈指示阀位。本系列执行器与调节阀配套使用时，其具备了调节阀本身所需要的各种动作变换功能以及阀位开度反馈信号功能和手动功能。因此该成套产品可广泛应用于具有腐蚀性的化工、石油、冶金、医药、轻纺等工业部门的自动化装置上。
二、安装与维修
1.产品使用的环境温度为-35～＋60℃，因执行器中的电子部件不能受温度过高或过低影响，否则会使电子部件损坏，造成执行器失灵，无法正常工作。
2.产品**好正立安装。如安装位置不允许，也可与垂直线成一角度。倾斜安装时，应考虑加设支承架。
3.调节阀一般都设置旁通管路，以便检修或发生故障时，可以手动操作，使工艺流程照常运行。
4.调节阀安装在管道上之前，应彻底清洗管道系统的杂质和污物，以免调节阀运行部件卡死，或损坏阀座、阀芯密封面及波纹管等重要零件。
5.调节阀安装时，介质流向应与调节阀箭头方向一致。
6.调节阀填料密封是保护性的第二次密封。一旦波纹管损坏，不准调节阀继续使用。应立即采取措施检修更换波纹管。更换波纹管后的阀芯组件，必须进行气密性检验，检验合格后才准使用。
三、订货须知
1.产品型号
2.公称通径DN，阀座直径dn或额定流量系数
3.固有流量特性（等百分比或线性等）
4.介质工作压力和工作温度范围
5.阀的作用方式（电关式或电开式）
6.附件：电动执行器功能要求
7.其它特殊要求(该调节阀结构形式略有区分，具体尺寸结构长度欢迎咨询)
欢迎订购咨询 联系人：15867769411小陈
