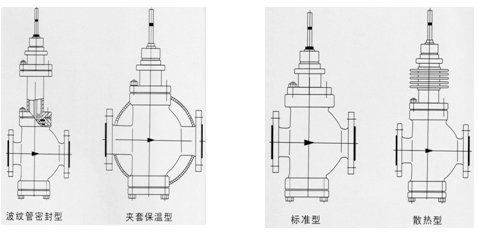

ZAZN电动大口径双座调节阀,是DKZ型电动单元组合仪表中的执行单元,它是生产过程自动调节系统中的重要环节之一,它以AC220V电源电压为动作力,接受统一标准信号0~10mA DC或4~20mA DC,将此转为与输入信号相对应的上下位移,自动地操纵阀门,改变阀门的开度位移,从而达到对工艺管路流体介质如压力,流量,温度,液位等参数的自动调节控制. ZAZN电动大口径双座调节阀按作用模式可分； 正作用:电闭式-常开型(当电信号增大时阀位向下位移),《B型》 反作用:电开式-常闭型(当电信号增大时阀位向上位移),《K型》 ZAZN电动大口径双座调节阀广泛应用于化工,石油,冶金,电站,轻纺,造纸和制药等工业生产过程的自动化调节和远程控制. 有标准型,波纹管密封型,夹套保温型等品种.产品压力等级有PN1.6 4.0 6.4MPa；公称通径DN20~300mm；适用流体温度有-40~+450℃；按温度高低配用不同阀盖可分常温型,高温型；流量特性有等百分比(对数)性,直线性.  ZAZN电动大口径双座调节阀执行机构主要技术参数 型号 | DKZ-310/310C | DKZ-410/410C | DKZ-510/510C | 推力N | 4000 | 6400 | 16000 | 行程 | 10 | 16 | 25 | 30 | 18 | 30 | 40 | 60 | 30 | 50 | 60 | 100 | 全行程时间S | 8 | 12.5 | 20 | 24 | 15 | 24 | 32 | 48 | 16 | 30 | 37 | 62 |
DKZ型直行程电动执行机构可以与DDZ-Ⅲ型仪表配套使用,也可以与组装仪表及TA仪表配用.它以220V电源为动力4∼20mmA.DC,将此转变成与输入信号相对应的出轴直线位移,自动地操纵调节阀或其它终端机构等完成自动调节任务,或者配用电动操作器实现手动遥控. 该仪表具有连续调节,手动摇控,就地手操三种控制方式.使用DKZ直行程电动执行机构的自动调节系统需配用ZPE-3101型伺服放大器,DFD-1000型电动作器或手动操作器后才能实现自动调节系统手动←→自动无扰切换. ZAZN电动大口径双座调节阀性能指标 项目 | 指标 | 基本误差％ | ≤±5.0 | 回差％ | ≤3.0 | 死区％ | ≤3.0 | | | 泄漏量 | 单座阀 | 10-4×阀的额定容量 | 双座阀 | 10-3×阀的额定容量 | 套筒阀 | 10-3×阀的额定容量 |
ZAZN电动大口径双座调节阀允许压差单座调节阀差压可参考下表先用,(双座,套筒阀一般可承受≤公称压力值). 使用情况 | 阀芯处于流开状态,关闭时阀后压力P2＝0 | 公称通径
DN(mm) | 阀座直径
DN(mm) | 执行机构
有效推力
(N) | 允许压差(MPa) | 电动单座调节阀 | PN1.6(MPa) | PN6.4(MPa) | 20 | 10 | 12 | 15 | 20 | 400,1000,2500 | 公称压力 | 3.8 | 2.7 | 1.7 | 1.0 | 公称压力 | 4.3 | 2.5 | 25 | 26 | 400,1000,2500 | 0.5 | 公称压力 | 0.6 | 3.6 | | 32 | 32 | 0.4 | 公称压力 | 0.4 | 2.3 | | 40 | 40 | 400,1000
2500,6400 | 0.7 | 1.0 | 0.7 | 1.5 | | 50 | 50 | 0.5 | 1.0 | 0.5 | 1.0 | | 65 | 66 | 6400,16000 | 1.4 | 1.4 | 80 | 80 | 1.0 | 1.0 | 100 | 100 | 0.6 | 0.6 | 125 | 125 | 6400,16000 | 0.5 | 1.0 | 0.5 | 1.0 | 150 | 150 | 0.3 | 0.7 | 0.3 | 0.7 | 200 | 200 | 0.2 | 0.4 | 0.2 | 0.4 | 250 | 250 | 16000 | 0.3 | 0.3 | 300 | 300 | 0.2 | 0.2 |
ZAZN电动大口径双座调节阀主要零件材料及适用温度,介质 材料代号 | C(WCB) | P(304) | R(316) | 主要 零件 | 阀体,阀盖 | WCB(ZG230-450) | ZG1Cr18Ni9Ti(304) | ZG1Cr18Ni12Mo2Ti(316) | 阀芯,阀座 | 1Cr18Ni9Ti(304)或司钛莱合金堆焊 | 1Cr18Ni9Ti(304)或司钛莱合金堆焊 | 1Cr18Ni12Mo2Ti(316)或司钛莱合金堆焊 | 阀杆 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | 填料 | V型聚四氟乙烯(F4),柔性石墨,不锈钢波纹管 | 垫片 | 增强聚四氟乙烯(F4) ,不锈钢垫片,金属石墨缠绕垫片 | 推杆,衬套 | 2Cr13 | 适用 工况 | 适用介质 | 水蒸汽油品类气液体 | 硝酸碱类腐蚀性气液体 | 醋酸类等腐蚀性气液体 | 常温型 | -30∼+250 F4:≤200℃ | -40∼+250 F4:≤200℃ | -40∼+250℃ F4:≤200℃ | 高温型 | -30∼+450℃ | -40∼+450℃ | -40∼+450℃ |
ZAZN电动大口径双座调节阀流量特性示图
ZAZN电动大口径双座调节阀主要技术参数 公称通径mm | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | | 阀座直径mm | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | | 额定流量
系数Kv | 单座 | 5 | 8 | 12 | 20 | 32 | 50 | 80 | 120 | 200 | 280 | 450 | 800 | 1200 | | 双座 | | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1600 | | 套筒 | 全量 | | 15 | | 35 | 50 | | 125 | 190 | | 400 | 630 | | | 0.6 | | 9 | | 20 | 30 | | 75 | 115 | | 240 | 350 | | | 额定行程L(mm) | 10 | 16 | 25 | 40 | 60 | 100 | 执行器型号 | DKZ-310 | DKZ-310 | DKZ-310 | DKZ-410 | DKZ-410/510 | DKZ-510 | 出轴推力N•m | 4000 | 4000 | 4000 | 6400 | 6400/16000 | 16000 | 全行程时间S | 8 | 12.5 | 20 | 32 | 48/37 | 62 | 电源电压 | AC220V 50Hz | 输入信号 | 4∼20mA DC 0∼10mA DC | 输入阻抗 | Ⅱ型:200Ω Ⅲ型:250Ω | 作用模式 | 电开式(K)型,电关式(B)型 | 流量特性 | 等百分比,直线,快开性 | 允许泄漏量(L/h) | 单座≤10-4×阀额定容量；双座≤10-3×额定容量；套筒:≤10-3×阀额定容量 | 固有可调比R | 30:1 | 公称压力PN(MPa) | 1.6 2.5 4.0 6.4 |
ZAZN电动大口径双座调节阀外形尺寸 1,电动单座,双座调节阀 公称通径
DN | A×B | L | H | H1 | ZAZP单座 | ZAZN双座 | PN1.6 | PN4.0 | PN6.4 | 普通型 | 热片型 | 普通型 | 热片型 | ZAZP | ZAZN | 20 | 230×460 | 180 | 185 | 190 | 653 | 804 | / | / | 91 | / | 25 | 185 | 190 | 205 | 665 | 816 | 670 | 820 | 112 | 104 | 32 | 200 | 210 | 220 | 671 | 822 | 673 | 823 | 118 | 107 | 40 | 220 | 230 | 240 | 683 | 834 | 693 | 843 | 129 | 126 | 50 | 250 | 255 | 265 | 698 | 849 | 698 | 848 | 144 | 131 | 65 | 230×530 | 275 | 285 | 295 | 789 | 949 | 799 | 959 | 175 | 175 | 80 | 305 | 310 | 325 | 792 | 952 | 809 | 969 | 191 | 190 | 100 | 350 | 355 | 370 | 796 | 956 | 821 | 981 | 195 | 202 | 125 | 260×630 | 410 | 425 | 440 | 847 | 1062 | 872 | 1087 | 243 | 250 | 150 | 450 | 460 | 475 | 855 | 1070 | 882 | 1097 | 251 | 260 | 200 | 550 | 560 | 570 | 894 | 1109 | 924 | 1139 | 290 | 302 | 250 | 670 | 690 | 750 | 1156 | 1368 | 1156 | 1368 | 380 | 422 | 300 | 740 | 785 | 815 | 1215 | 1427 | 1215 | 1427 | 435 | 484 |
2,电动单座,套筒调节阀
公称通径
