**电动调流调压阀 电动活塞流量调节阀图1

**电动调流调压阀 电动活塞流量调节阀

2021-11-21 19:388800询价

价格:¥20.00/套

品牌:浙江鼎力阀门有限公司

标准:国标

材质:铸钢

起订:1套

供应:999套

发货:20天内

发送询价
标准 国标
材质 铸钢
工作温度 常温
公称通径 DN1000
规格 DN200-DN1800
连接形式 法兰
流动方向 单向
密封形式 软密封型
驱动方式 电动
适用介质
形态 旋塞式
用途 调节
压力环境 常压
品牌 鼎力
型号 LHS941X
加工定制
通道位置 直通式

活塞式调流阀主要用在水厂、电厂、引水工程等介质为水的管网系统,起调节管道介质流量、流态以及调节管网压力的作用。电动调流调压阀特点 该阀**于传统流量调节阀的特点**在于它的结构设计和材料选用使其不怕污水堵塞滑道,不怕结垢现象,不易卡阻。驱动装置明显减小。该阀可自动调节预先设定的管道介质参数值,使之在一定精度内保持恒定,且精度范围也可以进行调整。该阀具有良好的耐气蚀特性,阀体内壁的筋板兼有整流板的作用,可以分散水流,防止气蚀。同时,也减小了阀门的噪音和活塞的振动。该阀的控制系统可采用集成电子电路,体积小,可靠性好,灵敏度高,安装调试方便。全关渗漏量为零,可作为截止阀使用。不必另设其他截止阀门。如控制程度及精度要求不是很高,该阀的控制可以采用手动或普通电动形式。可以卧式安装,也可以立式安装。

    因为活塞式调流阀的启闭件是圆柱状的活塞设计,在阀门开启时,圆柱形的活塞不会受到流体的盲板力影响,阀门的操作扭矩将得到大大的降低,其扭矩值只有常规闸阀或蝶阀的扭矩值的三分之一到五分之一。

   活塞启闭件在曲柄滑块机构的驱动下做直线运动,阀门的流量系数与阀门开度间的关系近似一次函数(线性)。

   不锈钢活塞在铜合金导轨的导引下做轴线运动,这两种材质的搭配使得流到内的沉淀物不会在之间堆积,并进一步的降低了阀门的操作扭矩。流速会增加,且压力会被降低,这样在水的压力降低于蒸发水压的时候,气泡也会蒸发掉。

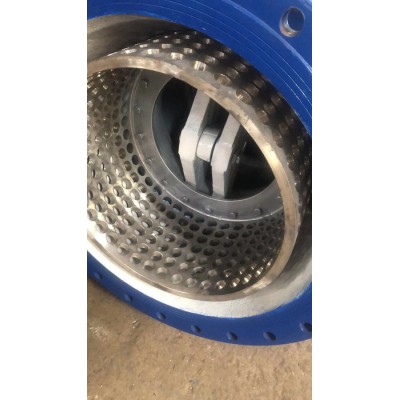

    鼠笼式圆筒是活塞延伸出来的一个带孔部件,鼠笼槽的大小可以根据工况的不同而进行设计。水在流过鼠笼时,会被节流成许多高速的流体,流体通过鼠笼后向流道中心喷射并相互撞击。因为气蚀现象被控制在了流道的中心,其能量将相互抵消或逐渐通过管线中心衰减,进而不会造成对管道的震动或气蚀破坏。流体的速度能量(动能)通过活塞阀后被转化成了压力能量,压力能量在直线方向可以破坏掉鼠笼产生的气蚀气泡,进而保护流体对管线的破坏作用。
