价格:¥1500.00/套
标准:国标
材质:不锈钢
起订:1套
供应:999套
发货:3天内
标准 | 国标 |
---|---|
材质 | 不锈钢 |
工作温度 | 常温 |
公称通径 | DN20-350(mm) |
规格 | DN20,DN25,DN32,DN40,DN50,DN65,DN80,DN100,DN125,DN1 |
连接形式 | 法兰 |
流动方向 | 单向 |
密封形式 | 硬密封型 |
驱动方式 | 气动 |
适用介质 | 水,蒸汽,油品,弱酸碱介质 |
形态 | 柱塞式 |
用途 | 流量控制,调节 |
压力环境 | 常压 |
品牌 | 苏正 |
型号 | ZJHP-16P |
加工定制 | 是 |
通道位置 | 二通式 |

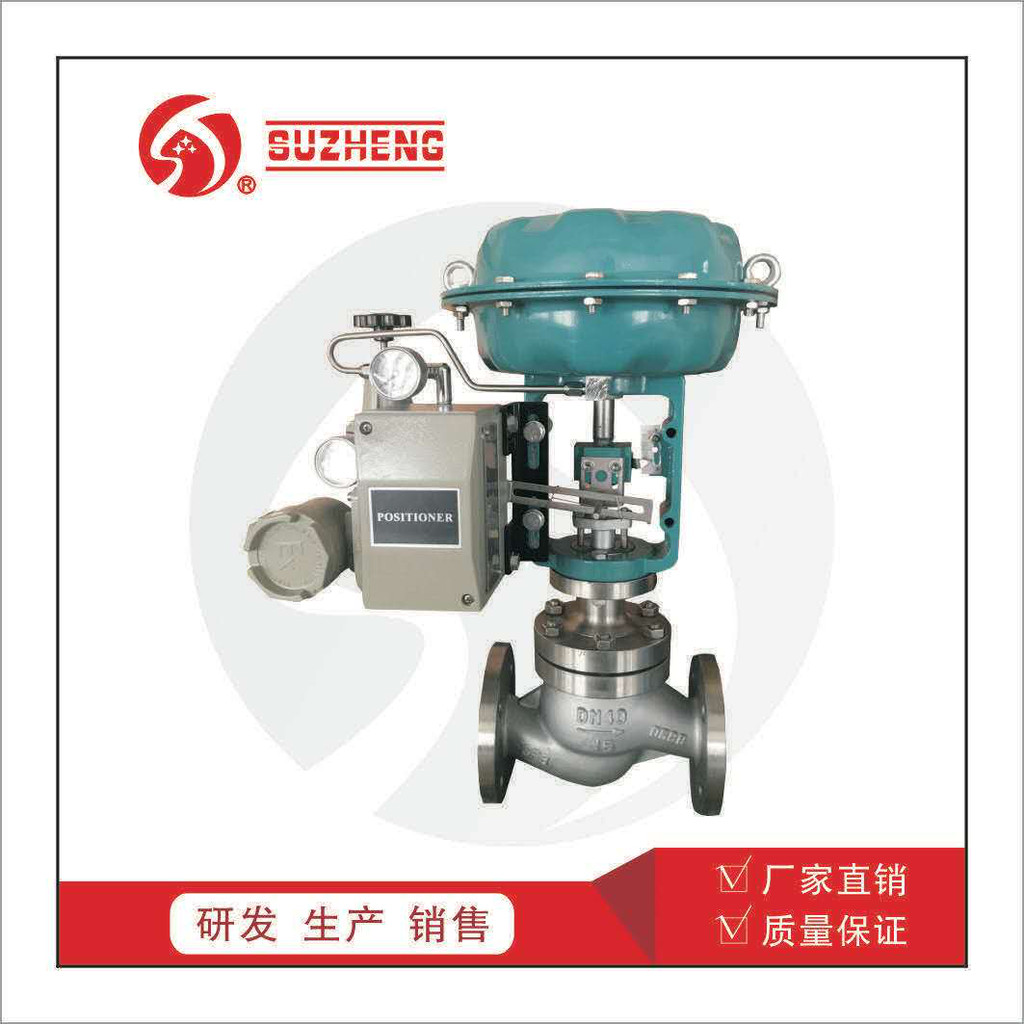

ZJHP型精小型气动单座调节阀由气动多弹簧薄膜执行机构和低流阻直通单座调节机构组成。阀体为直通单座无底盖上导向结构,阀芯为柱塞型结构,与普通单座阀相比,具有体积小,重量轻,流量大等特点。适用于流量大,泄漏量要求严格的场合。
产品型号 | ||||||
|
主要性能指标 | ||||||||||||
|
主要技术参数
公称通径DN(mm) | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | ||||||
阀座直径(mm) | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
额定流量系数(Kv) | 直线 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 630 |
等百分比 | 1.6 | 2.5 | 4 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 570 | |
流量特性 | 直线;等百分比 | ||||||||||||||
公称压力(MPa) | 1.6,4.0, 6.4 | ||||||||||||||
配用执行机构型号 | ZHA(B)-22 | ZHA(B)-23 | ZHA(B)-34 | ZHA(B)-45 | |||||||||||
行程L(mm) | 16 | 25 | 40 | 60 | |||||||||||
作用方式 | 气关式;气开式 | ||||||||||||||
弹簧压力范围(KPa) | 标准20∽100,可选用40∽200,80∽240,20∽60,60∽100 | ||||||||||||||
供气压力(MPa) | 0.14∽0 4 | ||||||||||||||
适用温度(℃) | 常温型:-20∽200℃ 中温型:-40∽450℃ | ||||||||||||||
固有可调比(R) | 50:1 |
允许压差
类别 | 单座式 | 套筒式 | |||||||||||
弹簧范围(MPa) | 0.02-0.10 | 0.04-0.20 | 0.02-0.10 | 0.04-0.20 | |||||||||
气源压力 | 0.14 | 0.25 | 0.4 | 0.14 | 0.25 | 0.4 | |||||||
公称通径 | 阀座直径(DN) | 气关 | 气开 | 气关 | 气开 | 气关 | 气开 | 气关 | 气开 | 气关 | 气开 | 气关 | 气开 |
| 10 | 6.4 | 4.46 | 6.4 | 6.4 | 6.4 | 6.4 |
|
|
|
|
|
|
| 12 | 6.4 | 3.09 | 6.4 | 6.4 | 6.4 | 6.4 |
|
|
|
|
|
|
| 15 | 5.94 | 1.98 | 6.4 | 5.94 | 6.4 | 6.4 |
|
|
|
|
|
|
20 | 3.34 | 1.11 | 6.4 | 3.34 | 6.4 | 6.4 | |||||||
25 | 25 | 2.14 | 0.71 | 6.4 | 2.14 | 6.4 | 4.99 | 3.0 | 1.5 | 6.4 | 4.5 | 6.4 | 6.4 |
40 | 32 | 1.31 | 0.44 | 6.09 | 1.37 | 6.4 | 3.05 | 2.25 | 1.13 | 6.4 | 3.38 | 6.4 | 6.4 |
40 | 0.84 | 0.28 | 3.9 | 0.84 | 5.26 | 1.95 | |||||||
50 | 50 | 0.53 | 0.18 | 2.5 | 0.53 | 3.39 | 1.25 | 1.95 | 1.18 | 6.4 | 3.54 | 6.4 | 6.4 |
65 | 65 | 0.51 | 0.17 | 2.36 | 0.51 | 3.21 | 1.18 | 2.36 | 1.02 | 6.4 | 3.06 | 6.4 | 6.4 |
80 | 80 | 0.33 | 0.11 | 1.56 | 0.33 | 2.21 | 0.78 | 2.04 | 0.84 | 6.4 | 2.51 | 6.4 | 5.85 |
100 | 100 | 0.21 | 0.07 | 1.0 | 0.21 | 1.35 | 0.5 | 1.67 |
| 6.4 |
| 6.4 |
|
150 | 125 | 0.22 | 0.07 | 1.02 | 0.22 | 1.39 | 0.51 | 1.41 | 0.71 | 6.4 | 2.12 | 6,4 | 4.94 |
150 | 0.15 | 0.05 | 0.71 | 0.15 | 0.97 | 0.35 | |||||||
200 | 200 | 0.08 | 0.028 | 0.40 | O.O8 | 0.54 | 0.20 | 1.41 | 0.57 | 6.4 | 1.71 | 0.4 | 4.00 |
注:
1、以上均为带阀门定位器;
2、允许误差为关闭P2=0的状态下,△P的最大值;
3、最大压差超过1.0MPa,阀塞、套筒表面堆焊硬质合金。
外形尺寸(单位:mm)
公称通径DN |
| L |
| H1 | |||||
D | PN16 | PN | PN64 | 常温 | 中温 | PN16 | PN40 | PN64 | |
20 | 285 | 161 | 194 | 206 | 640 | 790 | 52.5 | 52.5 | 62.5 |
25 | 184 | 197 | 210 | 640 | 790 | 57.5 | 57.5 | 67.5 | |
40 | 222 | 235 | 251 | 730 | 895 | 72.5 | 72.5 | 82.5 | |
50 | 254 | 267 | 286 | 740 | 910 | 80 | 80 | 87.5 | |
65 | 360 | 276 | 292 | 311 | 885 | 1065 | 90 | 90 | 100 |
80 | 298 | 317 | 337 | 900 | 1085 | 97.5 | 97.5 | 105 | |
100 | 352 | 368 | 394 | 945 | 1155 | 107.5 | 115 | 125 | |
150 | 470 | 451 | 473 | 508 | 1245 | 1395 | 140 | 150 | 170 |
200 | 543 | 568 | 610 | 1560 | 1820 | 167.5 | 187.6 | 202.5 |
