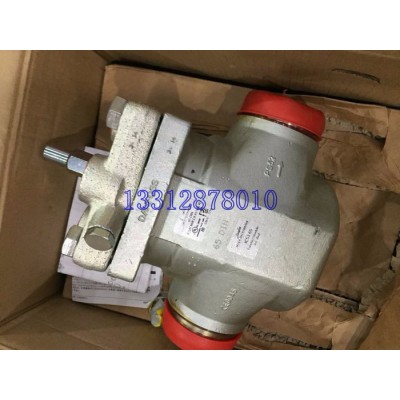

Danfoss/丹佛斯伺服控制主阀ICS1-50+CVP/ICS3-65+CVP+EVM液位调节阀图1

Danfoss/丹佛斯伺服控制主阀ICS1-50+CVP/ICS3-65+CVP+EVM液位调节阀

2021-11-21 19:129310询价

价格:¥7800.00/个

标准:美标

材质:碳钢

起订:1个

供应:1000个

发送询价
标准 美标
材质 碳钢
工作温度 常温
公称通径 50-65
连接形式 焊接
流动方向 单向
密封形式 硬密封型
驱动方式 伺服
适用介质 氨气
形态 旋塞式
用途 流量控制,调节,节流
零部件及配件 阀体
压力环境 常压
类型(通道位置) 直通式
品牌 Danfoss/丹佛斯
型号 ICS1-50+CVP/ICS3-65+CVP+EVM
加工定制

Danfoss/丹佛斯伺服控制主阀ICS1-50+CVP/ICS3-65+CVP+EVM液位调节阀的产品介绍

概述:ICS伺服主阀是新一代工业控制阀 ICV家族的成员之一。ICV产品- ICS-工业控制伺服阀- ICM-工业控制电动阀ICS伺服主阀引进了模块化设计理念 ,由三个模块组成 : 阀体,功能模块及阀盖。ICS是由导阀控制的主阀,可以用于各种压力级别的制冷系统中,进行压力、温度以及系统的开关调节。ICS可以应用于制冷系统的高 /低压侧,湿 /干回气管路上,以及没有相变的液体管路上 (例如不存在节流、膨胀的管路上 )ICS阀的功能取决于导阀或外部压力源。ICS1有一个导阀接口, ICS3 有三个导阀接口。导阀可直接安装在 ICS阀上,也可以装在外部导压管上。一个 ICS阀同时安装几个导阀可以实现多种不同的调节功能。ICS阀的阀盖可接压力表,可以在设定或调校导阀时监控阀体的进口压力。ICS阀端盖上的手动调节杆可以手动打开主阀。

特点:■为工业制冷应用场合设计,**大工作压力 52bar / 754 psi g

■ ICS 25-150:适用于包括氨、二氧化碳在内的常见制冷剂及无腐蚀性的气、液体

■直接焊接接口

■连接方式包括对接焊,承插焊,钎焊以及螺纹连接耐低温碳钢阀体

■设计紧凑,重量轻

■阀芯优化设计配备 V型流口,以确保在部分负荷时提供**的调节能力

■对功能模块进行了QPQ表面处理(发黑处理),钢质活塞环使阀门具有**的调节精度

■模块化设计的理念

–每种阀体都有多种不同焊接方式和尺寸可选

–仅需更换功能模块**能完成阀门的更新

–无需更换阀体**可实现 ICS伺服阀与 ICM电动阀之间的互相替换

■手动开启功能

■ ICS 阀是一个多功能阀,可以同时安装数个导阀

■所有导阀采用螺纹连接,可直接旋拧于各种尺寸的 ICS主阀上,不需要焊接或单独的导管连接

■ ICS主阀上可以连接压力表,因此可以测量出阀体进口压力

■ ICS主阀阀盖可以从任何方向安装在阀体上而不影响阀门的功能

技术参数:ICS阀是通过导阀开启的伺服主阀,它需要的开启压差极小。当阀体两端的压差是0 bar/0 p s i 时,I C S 阀将保持关闭。当阀体压差是 0.2bar/3psi或以上时,ICS阀将完全打开。当阀体压差在0.07bar/1 psi到 0.2bar/3psi时,ICS阀的开度将根据压差按比例打开。

ICS主阀可以和 1个至 3个导阀接口一起配置使用。连接方式:ICS阀可以通过多种连接方式进行安装 D:对接焊,DIN (2448)

■ A:对接焊,ANSI (B 36.10)

■ J:对接焊,JIS (B S 602)

■ SOC:承插焊,ANSI (B 16.11)

■ SD:钎焊,DIN(2856)

■ SA:钎焊,, ANSI (B 16.22)

■ FPT:FPT管螺纹,(ANSI/ASME B 1.20.1)

3个压力导阀接口中的两个(S1和 S2接口)为串联连接而第三个(P接口)与 S1和 S2接口并联。这样**提供了不同的导阀连接配置,因此可以提供各种不同的控制功能。

■技术数据

适用于各种不可燃性制冷剂包括氨、二氧化碳及无腐蚀性气体 /液体介质。不推荐使用在可燃性碳氢化合物场合,如需更详细资料,请与广州思卓贸易有限公司联系。

■温度范围:-60℃ /+120℃(-76℉ /+248℉)

■表面保护 ICS25-150:外表面镀锌处理,能有

效防止腐蚀压力范围**大工作压力 : 52bar

■主阀全开压差 : **小为 0.2 bar(3psi);

–**大开启压差 (MOPD),(仅用作电磁阀时有

意义 ),正常工况条件下

– 10 W a.c ,**高达到 21bar (305 psi)

– 20 W a. c ,**高达到 40 bar (580 psi)
