价格：￥16500.00/个
种类：浮球式
标准：国标
起订：1个
供应：600个
发送询价
| 种类 | 浮球式 |
|---|---|
| 标准 | 国标 |
| 材质 | 碳钢 |
| 工作温度 | 常温 |
| 公称通径 | DN40-150（mm） |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 驱动方式 | 手动 |
| 适用介质 | 蒸汽 |
| 形态 | 角式 |
| 零部件及配件 | 配件 |
| 压力环境 | 常压 |
| 类型(通道位置) | 二通式 |
| 品牌 | 上海沪甄阀门 |
| 型号 | T47H-16C |
T47H-16C疏水阀, 适用于电站、化工、制药、造纸等行业具有加热器的工业部门，用于除氧汽水箱水位的调节，有效控制加热器中的水量多少的必须设备。

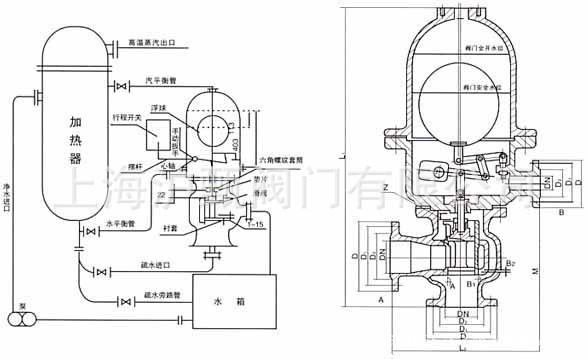

【 结构图 】
【 主要外形尺寸 】
产品型号 | 公称通径 DN(mm) | 主要外形尺寸 | 连接尺寸 | |||||||||||||||
长 | 宽 | 高 | L1 | L2 | M | A-D | D1 | D2 | b | z-φd | DN | B-D | D1 | D2 | b | z-φd | ||
T47H-16C | 40 | 460 | 540 | 964 | 160 | 240 | 385 | 145 | 110 | 85 | 18 | 4×18 | 40 | 145 | 110 | 85 | 18 | 4×18 |
50 | 160 | 125 | 100 | 20 | 4×18 | |||||||||||||
80 | 195 | 160 | 135 | 22 | 4×18 | |||||||||||||
100 | 215 | 180 | 155 | 25 | 8×18 | |||||||||||||
150 | 470 | 560 | 980 | 280 | 240 | 210 | 30 | 8×23 | ||||||||||
【 结构特点及工作原理 】
1、利用凝结水液位的变化而使浮球上升和下降，也可以手柄操作，从而驱动下部的启闭装置，开启和关闭，实现排水阻气的功能。2、该阀随着凝结水液面上升，当浮球升到距罩盖底平面403Mm时，阀门全开使冷凝结水大量排入水箱。当浮球下降113毫米后，阀门全关，冷凝水不能流出，使浮球稳定的限制在113-403毫米的空间范围内变化，从而使阀门达到只能排放空气和水及高温冷凝水，而阻止蒸汽泄漏的优越性。 3、外形尺寸较大，适用于较大背压力且不会泄漏蒸汽，排出的凝结水是接近蒸汽压力的饱和水，故有利于提高本阀门的设备热效率和二次蒸汽利用的节能特点。
